Egenskaper

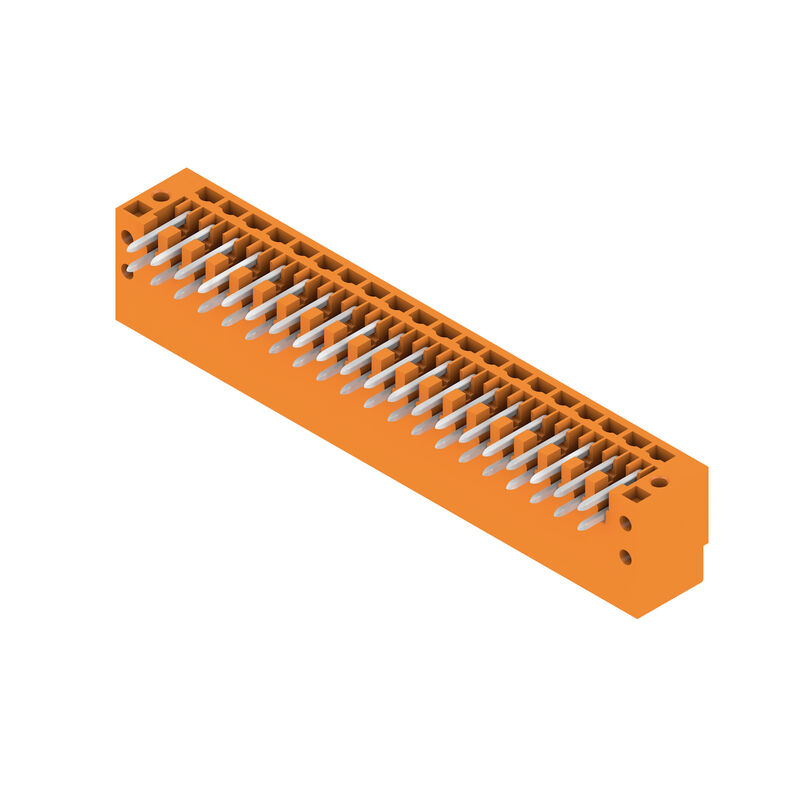

| Utförande | Kretskortsstickanslutning, Stiftlist, Fläns, THT lödanslutning, 3.50 mm, Antal poler: 40, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, orange, Box |
| Art.nr. | 2559420000 |
| Typ | S2L 3.50/40/90F 3.5SN OR BX |
| GTIN (EAN) | 4050118599190 |
| Förp. | 24 items |
| Produktparametrar |
IEC: 250 V / 10 A UL: 150 V / 10 A |
| Förpackning | Box |
| Djup | 14,2 mm |
| Byggdjup (tum) | 0,559 inch |
| Höjd | 14 mm |
| Bygghöjd (tum) | 0,551 inch |
| Höjd lägstbyggande | 10,5 mm |
| Bredd | 77 mm |
| Byggbredd (tum) | 3,031 inch |
| Nettovikt | 10,539 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE Signal – serie B2L/S2L 3.50 – 2-radig |
| Anslutningstyp | Kretskortanslutning |
| Montering på kretskortet | THT lödanslutning |
| Delning i mm (P) | 3,5 mm |
| Delning i tum (P) | 0,138 " |
| Anslutningsvinkel | 90° |
| Antal poler | 40 |
| Antal lödstift per pol | 1 |
| Lödstiftlängd (l) | 3,5 mm |
| Dimensioner för lödstift |
d = 1,0 mm
oktagonal |
| Diameter bestyckningshål (D) | 1,3 mm |
| Tolerans diameter bestyckningshål (D) | + 0,1 mm |
| L1 i mm | 66,5 mm |
| L1 i tum | 2,62 " |
| Polradstal | 2 |
| Beröringsskydd enligt DIN VDE 57 | fingers. ej inst./ handryggss. instucken |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 ansluten/ IP 10 ej ansluten |
| Koderbar | Ja |
| Max. instickskraft/pol | 5 N |
| Max. dragkraft/pol | 4 N |
| Åtdragningsmoment |
|
| Isoleringsmaterial | PBT |
| Färgkod | orange |
| Färgtabell (jämförbar) | RAL 2000 |
| Isoleringsmaterialgrupp | IIIa |
| CTI (Comparative Tracking Index) | ≥ 200 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | förtennad |
| Skiktstruktur för lödanslutningen | 2...3 µm Ni / 5...7 µm Sn glansig |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 100 °C |
| Temperaturområde Montage, min. | −30 °C |
| Temperaturområde Montage, max. | 100 °C |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 10 A |
| Märkström, max. antal poler (Tu=20°C) | 10 A |
| Märkström, min. antal poler (Tu=40°C) | 9 A |
| Märkström, max. antal poler (Tu=40°C) | 8,5 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 250 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 125 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 80 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 2,5 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 2,5 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 2,5 kV |
| Korttidströmhållfasthet | 3 x 1s mit 77 A |
| Märkspänning (användargrupp B / CSA) | 150 V |
| Märkström (användargrupp B / CSA) | 5 A |
| Märkspänning (användargrupp B / UL 1059) | 150 V |
| Märkström (användargrupp B / UL 1059) | 10 A |
| Förpackning | Box |
| VPE-längd | 338 mm |
| VPE-bredd | 130 mm |
| VPE-höjd | 27 mm |
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Ytterligare varianter vid förfrågan • Förgyllda kontaktytor på förfrågan • Avstånd mellan rader: se hållayout • Märkström relaterad till märkarea och min. antal poler. • Lödhålsdiameter D=1,3+0,1 mm • P på ritningen = raster • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • För ökat mekaniskt stöd för hankontakter med skruvfläns (…F) rekommenderar vi en ytterligare kabelförskruvning med montageskruvar (plåtskruv ISO 1481-ST 2,2X4,5 C eller ISO 7049-ST 2,2X4,5 C – se Tillbehör). Kabelförskruvning endast tillåten före lödning. • Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_106624) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2559420000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Uppfyllelse |
