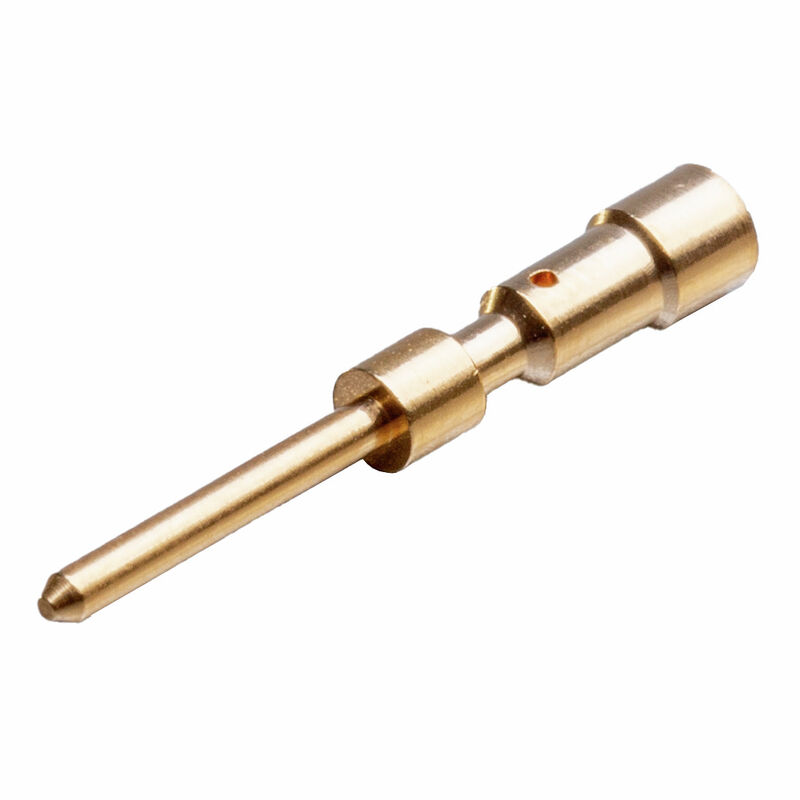

SAI-M23-KSC-0.08/0.56
Similar a la ilustración
SAI-M23-KSC-0.08/0.56
Drawing

SAI-M23-KSC-0.08/0.56

Questo prodotto a breve non sarà più disponibile.

Ultima data dell’ordine: /Date(1798671600000)/

Connettore per sensori/attuatori, Contatto a crimpare

N. articolo 1170140000
Download foglio dati Supporto ingegneristico
Accessori 1 È accessorio di 6 Prodotti correlati 6
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Beállítások re. SAI M23 krimpelőszerszám Egyedi igényekre szabható dugaszoló csatlakozók műszaki adatai Classificazioni

Omologazioni

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E344862

Dati generali per l’ordinazione

Változat
Connettore per sensori/attuatori, Contatto a crimpare
Rendelési szám
1170140000
Típus
SAI-M23-KSC-0.08/0.56
GTIN (EAN)
4032248962235
Qty.
50 Pezzo

Dimensioni e pesi

Hossz
16,5 mm
Lunghezza (pollici)
0,65 inch
Peso netto
0,26 g

Conformità ambientale del prodotto

RoHS megfelelőségi állapot
Conforme
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Beállítások re. SAI M23 krimpelőszerszám

Beállítások re. SAI M23 krimpelőszerszám
  • Pinza crimpatrice:
    2
  • Posizione Locator:
    1
  • Contatto a crimpare:
    Connettore maschio a crimpare segnale 1 mm
  • Crimping mandrel adjustment acc. to mm²:
    • Sezione del conduttore:
      0,08 mm²
    • Regolazione spina di crimpatura:
      0.72
    • Sezione del conduttore:
      0,14 mm²
    • Regolazione spina di crimpatura:
      0.78
    • Sezione del conduttore:
      0,25 mm²
    • Regolazione spina di crimpatura:
      0.82
    • Sezione del conduttore:
      0,34 mm²
    • Regolazione spina di crimpatura:
      0.86
    • Sezione del conduttore:
      0,56 mm²
    • Regolazione spina di crimpatura:
      0.9

Egyedi igényekre szabható dugaszoló csatlakozók műszaki adatai

Az érintkező típusa
Érintkező
Csatlakozás típusa
Collegamento a crimpare
Dugaszolási ciklusok
> 1000
Szigetelési ellenállás
> 1010 Ω
Vezeték-keresztmetszet, max.
0,56 mm²
Vezeték-keresztmetszet, min.
0,08 mm²
Érintkező anyaga
Lega di rame e zinco
Érintkező felület
dorata

Classificazioni

ETIM 8.0
EC000796
ETIM 9.0
EC000796
ETIM 10.0
EC000796
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
