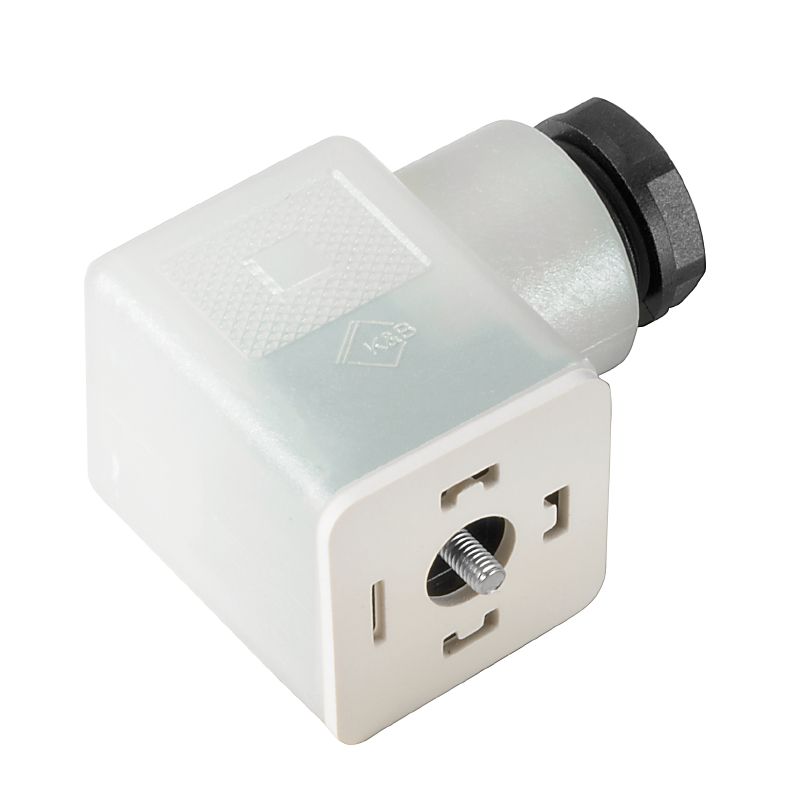

SAIB-VSA-3P/230/9-H/LD
SAIB-VSA-3P/230/9-H/LD

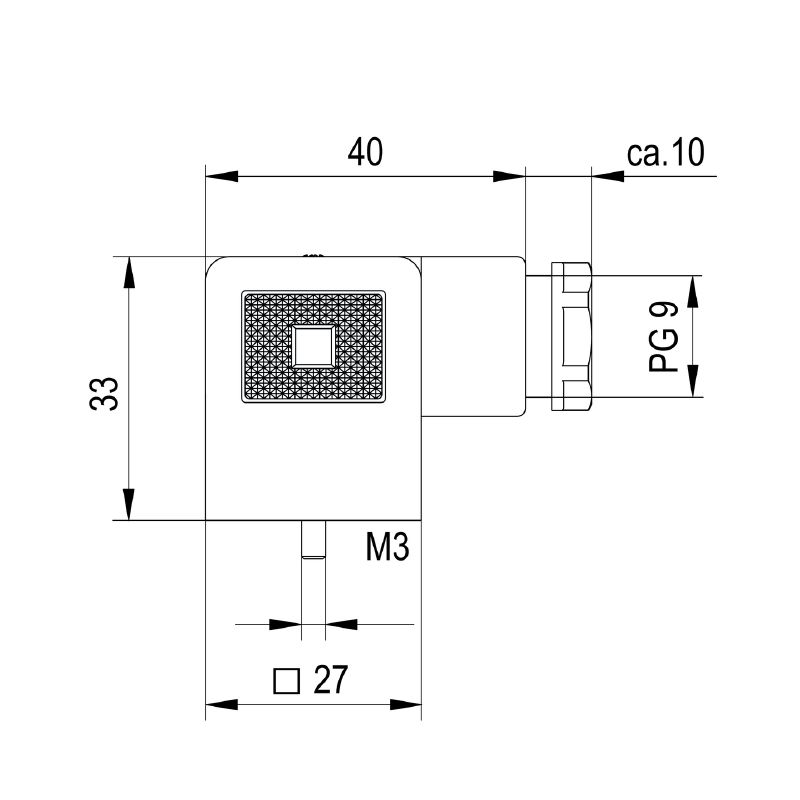

Profilritning
SAIB-VSA-3P/230/9-H/LD
Polschema
SAIB-VSA-3P/230/9-H/LD
Kopplingsbild

SAIB-VSA-3P/230/9-H/LD

Ventilkontaktdon (fältmonterat), Antal poler: 3, Bryggform A (18 mm), Släckdiod, 230 V, 0.34...1.5 mm²

Produkt-ID 1934880000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 12
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för konfektionerbara kontaktdon Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Ventilkontaktdon (fältmonterat), Antal poler: 3, Bryggform A (18 mm), Släckdiod, 230 V, 0.34...1.5 mm²
Art.nr.
1934880000
Typ
SAIB-VSA-3P/230/9-H/LD
GTIN (EAN)
4032248592616
Förp.
1  items

Mått och vikter

Nettovikt
28  g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Tekniska data för konfektionerbara kontaktdon

Anslutningsarea max.
1,5  mm²
Anslutningsarea min.
0,34  mm²
Anslutningstyp
Skruvanslutning
Antal poler
3
Isolationsmotstånd
108 Ω
Kabeldiameter max.
8  mm
Kabeldiameter min.
6  mm
Kabelförskruvning
PG 9
Kapslingsmaterial
PA 6 GF
Kodering
Bryggform A (18 mm)
Kontaktmaterial
CuSn
Kontaktyta
Ni
LED
Ja
Ledardiameter, max.
1,5  mm²
Ledardiameter, min.
0,34  mm²
Märkström
10  A
Nedsmutsningsgrad
3
Nominell spänning
230  V
Skärmanslutning
Nej
Skyddsklass
IP65
Skyddskoppling
Släckdiod
Stickcykler
≥ 50
Temperaturområde kapsling
-25…+85 °C

Klassificeringar

ETIM 6.0
EC002062
ETIM 7.0
EC003623
ETIM 8.0
EC003623
ETIM 9.0
EC003623
ETIM 10.0
EC003623
ECLASS 9.0
27-44-01-05
ECLASS 9.1
27-44-01-05
ECLASS 10.0
27-44-01-05
ECLASS 11.0
27-44-01-05
ECLASS 12.0
27-44-01-05
ECLASS 13.0
27-44-01-05
ECLASS 14.0
27-44-01-05
ECLASS 15.0
27-44-01-05
