SAIE-M12S-4AS-H6.75TL
Bildliknande
SAIE-M12S-4AS-H6.75TL

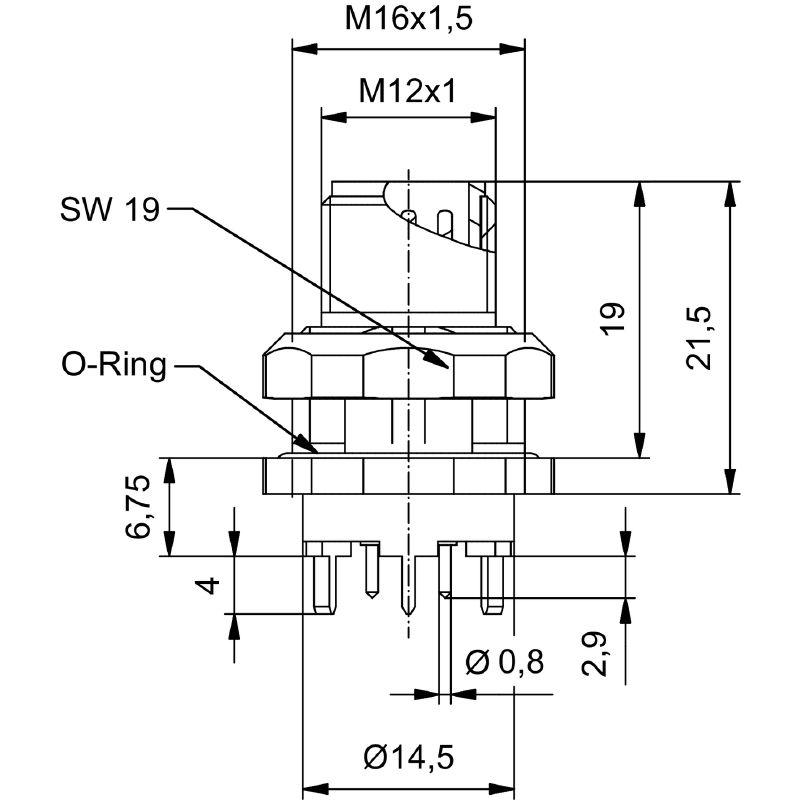

Profilritning
SAIE-M12S-4AS-H6.75TL

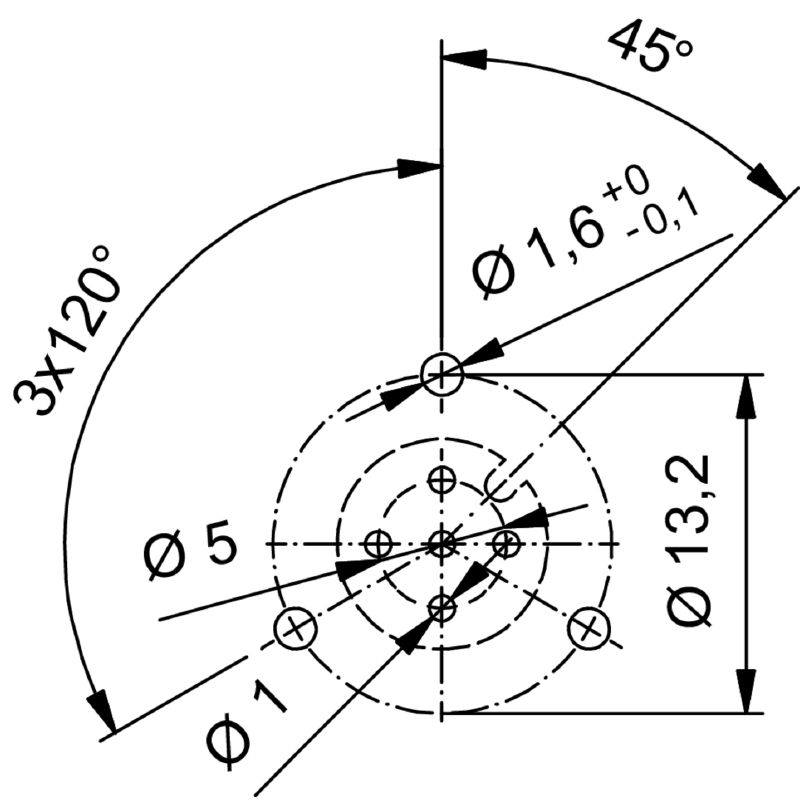

Kretskortsdesign
SAIE-M12S-4AS-H6.75TL
Polschema
M12 = A-coded

SAIE-M12S-4AS-H6.75TL

Chassie kontakt, M12, Monteringsgänga: M 16, Antal poler: 4, Tråd-/kabellängd:

Produkt-ID 2424040000
Ladda ner datablad Nedladdningar av produkter Teknisk support
Använda produkter 45
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kretskortskontakt Allmänna data Materialdata Karakteristiska systemvärden Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Chassie kontakt, M12, Monteringsgänga: M 16, Antal poler: 4, Tråd-/kabellängd:
Art.nr.
2424040000
Typ
SAIE-M12S-4AS-H6.75TL
GTIN (EAN)
4050118432275
Förp.
10 items

Mått och vikter

Nettovikt
20 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Tekniska data för kretskortskontakt

Antal poler
4
Installationshöjd
6,75 mm
Kapsling
M12 hane
Kapslingsyta
förnicklad
Kodering
A-kodad
Monteringsgänga
M16
Monteringstyp
Montering på bakre vägg
Skärmanslutning
Ja
Nominell spänning
250 V
Märkspänning
250 V (4-polig)/ 60 V (5-polig)/ 30 V (8-polig)
Märkström
4 A
Märkström
4 A (5-polig)/2 A (8-polig)
Temperaturområde
-30…80 °C
Skyddsklass
IP67
Kontaktyta
Au (guld)
Kapslingsmaterial
CuZn
förnicklad
Anslutningsgänga
M12
Anslutningsvridmoment
M12: 0,8 Nm
Monteringsgänga
M 16
Montagemoment
  • max.:
    1,2 Nm
Område, montagemoment
1.2 Nm
Montering på kretskortet
THT lödanslutning
Isolationsmotstånd
100 MΩ
Nedsmutsningsgrad
3 (2 inom det tätade området)
Stickcykler
≥ 100
Kontaktmaterial
Cu-legering
Kontramutter, material
CuZn, förnicklad
Material för flänskapslingen
CuZn, förnicklad

Allmänna data

Antal poler
4
Kapslingsmaterial
CuZn
förnicklad
Anslutningsgänga
M12
Kontaktmaterial
Cu-legering
Kontaktyta
Au (guld)
Monteringstyp
Montering på bakre vägg
Skyddsklass
IP67
Stickcykler
≥ 100

Materialdata

Kontaktmaterial
Cu-legering
Kontaktyta
Au (guld)

Karakteristiska systemvärden

Montering på kretskortet
THT lödanslutning
Antal poler
4
Isolationsmotstånd
100 MΩ
Polradstal
1
Skyddsklass
IP67
Stickcykler
≥ 100

Klassificeringar

ETIM 6.0
EC002638
ETIM 7.0
EC003568
ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-44-01-10
ECLASS 12.0
27-44-01-10
ECLASS 13.0
27-44-01-10
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
