SAIE-M8B-5S-H6TL
SAIE-M8B-5S-H6TL
Profilritning
SAIE-M8B-5S-H6TL
Kretskortsdesign
SAIE-M8B-5S-H6TL
Polschema
M8 = 5-pole B-coded

SAIE-M8B-5S-H6TL

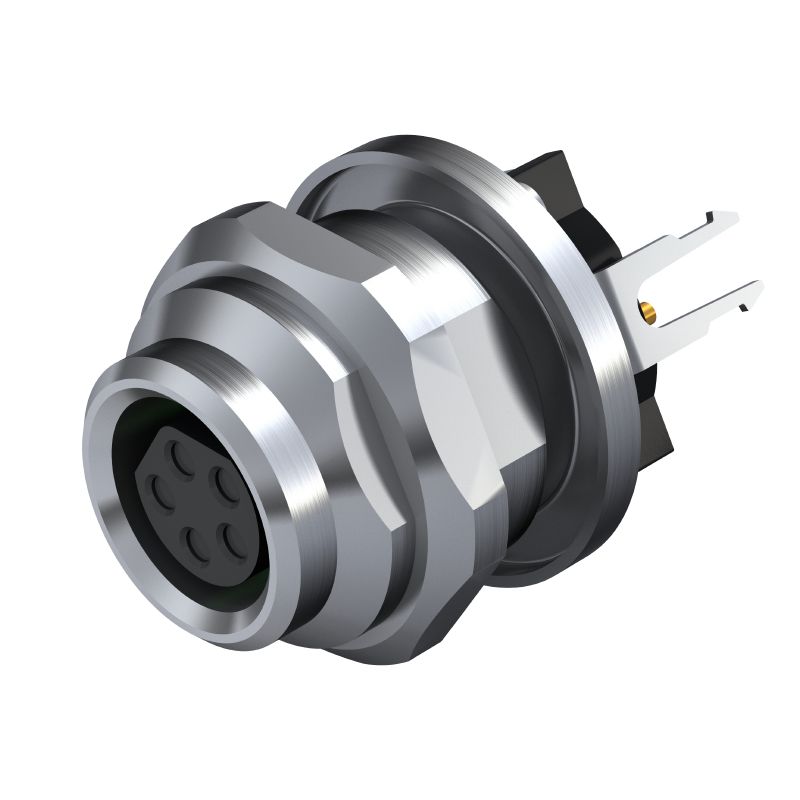

Chassie kontakt, M8, Monteringsgänga: M 12, Antal poler: 5, Tråd-/kabellängd:

Produkt-ID 2423700000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 8
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kretskortskontakt Allmänna data Materialdata Karakteristiska systemvärden Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Chassie kontakt, M8, Monteringsgänga: M 12, Antal poler: 5, Tråd-/kabellängd:
Art.nr.
2423700000
Typ
SAIE-M8B-5S-H6TL
GTIN (EAN)
4050118430554
Förp.
25  items

Mått och vikter

Nettovikt
8,976  g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Tekniska data för kretskortskontakt

Antal poler
5
Installationshöjd
6  mm
Kapsling
M8 hona
Kapslingsyta
förnicklad
Kodering
B-kodad
Monteringsgänga
Stift: M8/Uttag: M12
Monteringstyp
Montering på bakre vägg
Skärmanslutning
Nej
Nominell spänning
30  V
Märkspänning
60 V (3-polig)/30 V (4- ,5- och 8-polig)
Märkström
4  A
Märkström
4 A (3-, 4- och 5-poliga)/1,5 A (8-polig)
Temperaturområde
-30…80 °C
Skyddsklass
IP67
Kontaktyta
Au (guld)
Kapslingsmaterial
CuZn
förnicklad
Anslutningsgänga
M8
Anslutningsvridmoment
M8: 0,5 Nm
Monteringsgänga
M 12
Montagemoment
  • max.:
    1,2 Nm
Område, montagemoment
1.2 Nm
Isolationsmotstånd
100 MΩ
Nedsmutsningsgrad
3 (2 inom det tätade området)
Stickcykler
≥ 100
Kontaktmaterial
Cu-legering
Tätningsmaterial
FPM
Kontramutter, material
CuZn, förnicklad
Material för flänskapslingen
CuZn, förnicklad
Gjutning, material
PUR

Allmänna data

Antal poler
5
Kapslingsmaterial
CuZn
förnicklad
Anslutningsgänga
M8
Kontaktmaterial
Cu-legering
Kontaktyta
Au (guld)
Monteringstyp
Montering på bakre vägg
Skyddsklass
IP67
Stickcykler
≥ 100

Materialdata

Kontaktmaterial
Cu-legering
Kontaktyta
Au (guld)

Karakteristiska systemvärden

Antal poler
5
Isolationsmotstånd
100 MΩ
Polradstal
1
Skyddsklass
IP67
Stickcykler
≥ 100

Klassificeringar

ETIM 6.0
EC002638
ETIM 7.0
EC003568
ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-44-01-10
ECLASS 12.0
27-44-01-10
ECLASS 13.0
27-44-01-10
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
