SAIEW-M12S-4S-HTL
Similaire à l'illustration
SAIEW-M12S-4S-HTL

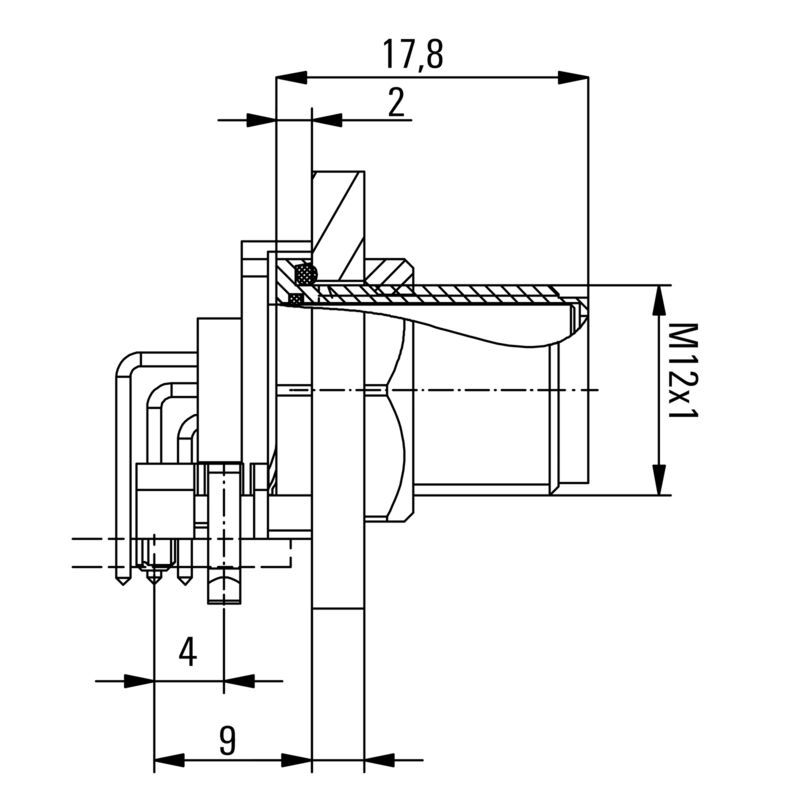

Dessin coté
SAIEW-M12S-4S-HTL

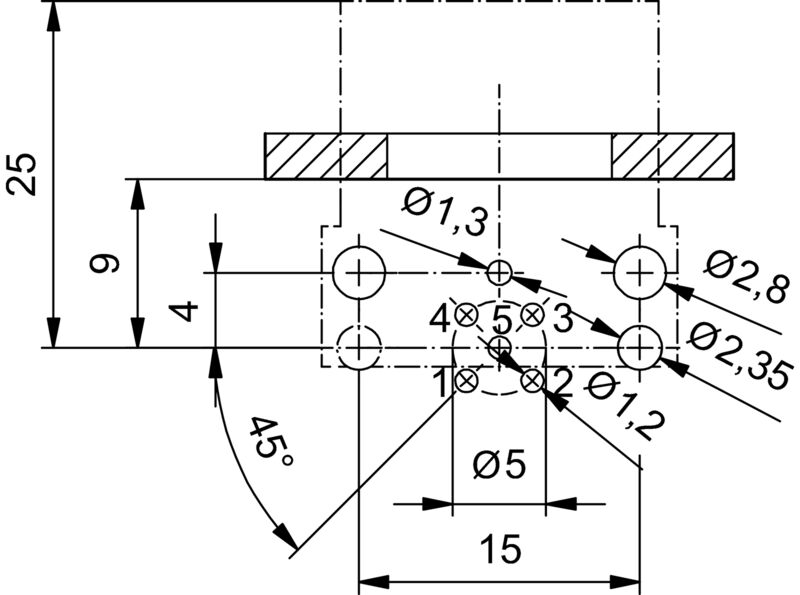

Conception de la plaque de circuit imprimé
SAIEW-M12S-4S-HTL

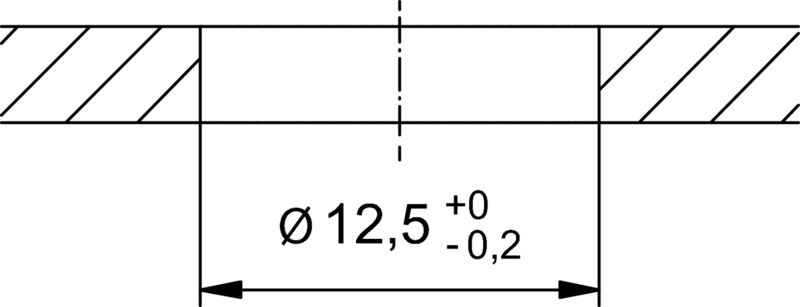

Section de la face avant
SAIEW-M12S-4S-HTL
Schéma des pôles
M12 = A-coded

SAIEW-M12S-4S-HTL

Connecteurs à équiper, M12, Filetage de montage: M 12, Nombre de pôles: 4, Longueurs de câbles / brins:

Référence produit 2423690000
Fiche technique Soutien à l'ingénierie
Autres produits de la même gamme 11
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Données techniques du connecteur débrochable pour circuit imprimé Caractéristiques générales Caractéristiques des matériaux Paramètres système Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Version
Connecteurs à équiper, M12, Filetage de montage: M 12, Nombre de pôles: 4, Longueurs de câbles / brins:
Référence
2423690000
Type
SAIEW-M12S-4S-HTL
GTIN (EAN)
4050118431681
Qté.
10 Pièce

Dimensions et poids

Poids net
9,1 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Données techniques du connecteur débrochable pour circuit imprimé

Boîtier
Mâle M12
Codage
Codage A
Filetage de montage
M12
Nombre de pôles
4
Raccordement du blindage
Oui
Type de montage
Montage sur la face arrière
Tension nominale
250 V
Tension nominale
250 V (4 pôles) / 60 V (5 pôles)
Courant nominal
4 A
Courant nominal
4 A
Plage de températures
-30…80 °C
Degré de protection
IP67
Surface du contact
Au (Or)
Matériau de base du boîtier
CuZn
nickelé
Filetage du raccordement
M12
Couple de serrage
M12 : 0,8 Nm
Filetage de montage
M 12
Couple de montage
  • max.:
    1,2 Nm
Plage de couple de montage
1.2 Nm
Résistance d'isolation
100 MΩ
Szennyezés súlyossága
3 (2 a tömített részen belül)
Cicli di inserimento
≥ 100
Contact material
Cu-alloy
Materiał nakrętki blokującej
CuZn niklowany
Материал корпуса с фланцевым креплением
CuZn, никелирование

Caractéristiques générales

Nombre de pôles
4
Matériau de base du boîtier
CuZn
nickelé
Připojovací závit
M12
Contact material
Cu-alloy
Surface du contact
Au (Gold)
Monteringstyp
Montering på bakre vägg
Degré de protection
IP67
Cycles d'enfichage
≥ 100

Caractéristiques des matériaux

Matériau des contacts
Alliage de cuivre
Surface du contact
Au (Or)

Paramètres système

Cycles d'enfichage
≥ 100
Degré de protection
IP67
Nombre de pôles
4
Nombre de pôles
1
Résistance d'isolation
100 MΩ

Classifications

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
