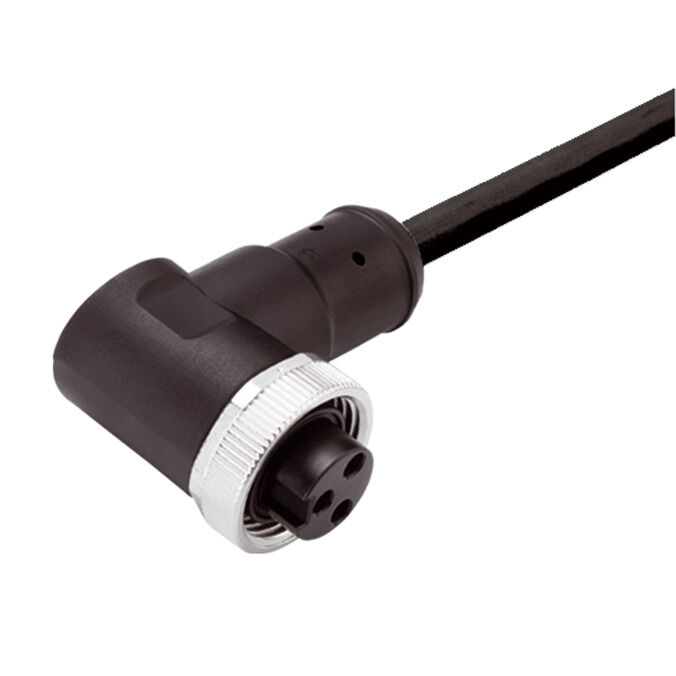

SAIL-7/8BW-5-1.5U

Sensor/Aktuator-Ledning, En ände utan kontakt, 7/8", Antal poler : 5 (4 + PE), 1.5 m, Hona, vinklad, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 1292200150

Egenskaper

Allmänna beställningsdata

Utförande	Sensor/Aktuator-Ledning, En ände utan kontakt, 7/8", Antal poler : 5 (4 + PE), 1.5 m, Hona, vinklad, Skärmad: Nej, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Art.nr.	1292200150
Typ	SAIL-7/8BW-5-1.5U
GTIN (EAN)	4050118088304
Förp.	1 items

Mått och vikter

Nettovikt

150 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)	6c
REACH SVHC	Lead 7439-92-1
SCIP	e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Tekniska data för kabel

Antal poler	5 (4 + PE)
Böjradie min, rörlig	7,5 x kabeldiameter
Bestrålning tvärbunden	Nej
Beständighet mot svetsgnistor	Nej
Färkodning	brun vit blå svart grön/gul
Halogener	Nej
Isolering	TPM
Kabellängd	1,5 m
Konfigurerbar kabellängd	Nej
Ledararea	1,5 mm²
Mantel i enlighet med UL AWM-stil	20234 (80 °C / 1000 V)
Mantelfärg	svart
Mantelmaterial	PUR
PE-Funktion	Ja
Skärmad	Nej
Släpkedjetålighet	Ja
Säker mot svetsstänk	Nej
Temperaturområde, fast lagd	-50...80 °C
Temperaturområde, rörligt	-20...80 °C
Vridtålighet	0 °/m
Ytterdiameter	8.7 mm ± 0.2 mm

Allmänna tekniska data

Anslutningsgänga	7/8"
bockad	Nej
Isolationshållfasthet	10⁸ Ω
Kapslingsmaterial	PUR
Kodering	ingen
Kontaktmaterial	CuZn
Kontaktyta	Au (guld)
LED	Nej
Märkspänning (UL)	600 V
Material låsring	Zinkpressgjutning
Märkspänning	300 V
Märkström	9 A
Märkstötspänning	2 500 V
Nedsmutsningsgrad	3
Skyddsklass	IP68 i åtdraget tillstånd
Stickcykler	≥ 100
Temperaturområde kapsling	-40 … +85 ° C
Utförande	Hona, vinklad

Elektriska egenskaper

Genomgångsmotstånd (6)	≤3 mΩ
Isolationshållfasthet	10⁸ Ω
Märkspänning	300 V
Märkström	9 A (4- och 5-polig), 12 A (3-polig)

Allmänna standarder

Certifikat-Nr. (cULus)

E307231

Kontakt vänster

Stickkontakt vänster

IP68, honkontakt, vinklad 90°, Plast, oskärmad

Kontakt höger

Stickkontakt höger

fri ledarände

Produktillustrationer

Överskrift för figur 03	Profilritning
Bildtext-03	Angled socket
Överskrift för figur 04	Polschema
Bildtext-04	Socket
Överskrift för figur 06	Det idealiska verktyget: Screwty ^{® med momentfunktion}
Bildtext-06	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Nedladdningar

Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_251900)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1292200150)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1292200150)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)
Broschyrer	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Klassificeringar

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
ECLASS 14.0	27-06-03-11

Godkännanden

Godkännanden	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat-Nr. (cULus)	E307231
