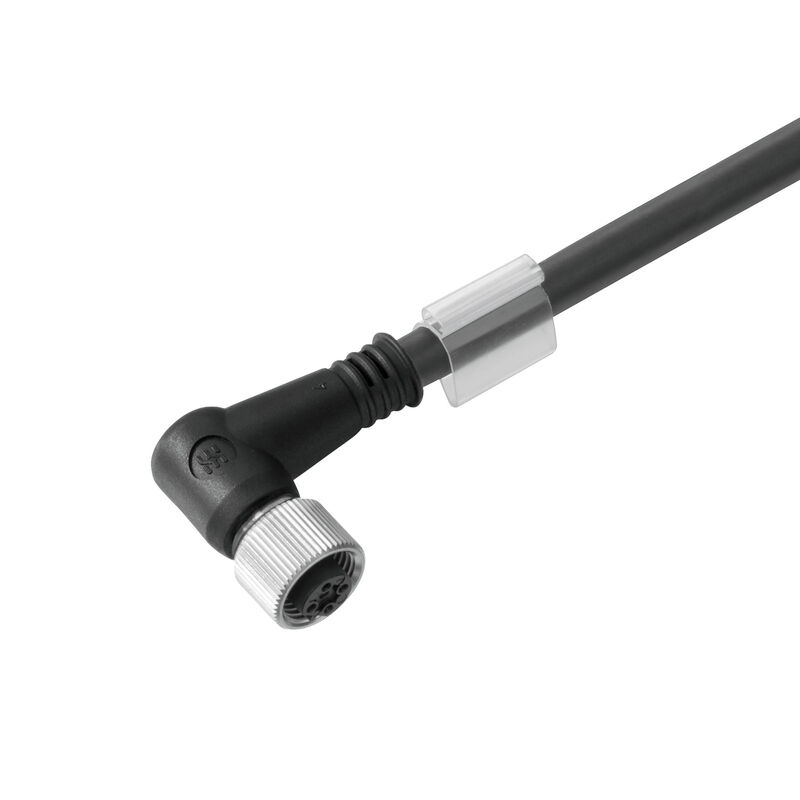

SAIL-M12BW-8S2.0U
Cavo per sensori e attuatori, Un’estremità senza connettore, M12, Numero di poli : 8, 2 m, Connettore femmina angolato, Schermato: Sì, LED: No, Materiale della guaina: PUR, Alogeni: No
N. articolo
1275470200
Caratteristiche
| Versione | Cavo per sensori e attuatori, Un’estremità senza connettore, M12, Numero di poli : 8, 2 m, Connettore femmina angolato, Schermato: Sì, LED: No, Materiale della guaina: PUR, Alogeni: No |
| N. d’ordine | 1275470200 |
| Tipo | SAIL-M12BW-8S2.0U |
| GTIN (EAN) | 4050118574609 |
| CPZ | 1 Pezzo |
| Peso netto | 100 g |
| Stato conformità RoHS | Conforme |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| accelerazione | 5 m/s² |
| Alogeni | No |
| Campo delle temperature, posa fissa | -40...80 °C |
| Campo delle temperature, posa mobile | -25...80 °C |
| cicli di piegatura | 1 milione |
| Codifica a colori |
blu
rosso bianco marrone verde giallo grigio rosa |
| Colore della guaina | nero |
| Diametro esterno | 6.3 mm ± 0.2 mm |
| Guaina secondo UL AWM Style | 20549 (80 °C / 300 V) |
| Idoneità all'installazione con catene portacavi | Sì |
| Irradiazione con legami trasversali | No |
| Isolamento | PP |
| Lunghezza cavo configurabile | No |
| Lunghezza del cavo | 2 m |
| Materiale della guaina | PUR |
| Numero di poli | 8 |
| Raggio di curvatura min., fisso | 5 x diametro cavo |
| Raggio di curvatura min., mobile | 12 x diametro cavo |
| Resistente alle perle di saldatura | No |
| Resistenza alla torsione | 360 °/m |
| Resistenza alle scintille di saldatura | No |
| Schermato | Sì |
| Sezione del conduttore | 0,25 mm² |
| Velocità | 100 m/s |
| Apertura della chiave | 13 mm |
| Campo di temperatura custodia | -40 … +85 ° C |
| Cicli di inserimento | ≥ 100 |
| Codifica | Codificato A |
| Coppia di serraggio | M12: 0,8 - 1,2 Nm |
| Corrente nominale | 2 A |
| Filettatura del collegamento | M12 |
| Grado di lordura | 3 |
| Grado di protezione |
IP67
se avvitato IP65 IP66 |
| LED | No |
| Materiale anello filettato | ottone, nichelato |
| Materiale base della custodia | PUR |
| ponticellato | No |
| Resistenza contro l'isolamento | 108 Ω |
| Superficie dei contatti | dorata |
| Tensione nominale | 30 V |
| Versione | Connettore femmina angolato |
| Resistenza contro l'isolamento | 108 Ω |
| Tensione nominale | 30 V |
| N° Certificato (cULus) | E307231 |
| Spina di collegamento a sinistra | M12, Codificato A, IP67, Contatto femmina, Angolato a 90°, Plastica, schermate |
| Spina di collegamento a destra | estremità conduttore libera |
| Titolo dell'immagine 06 | L'utensile ideale: Screwty ® con funzione di coppia |
| Disegno legenda-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204386) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1275470200) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Omologazioni |    |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E307231 |
