Egenskaper

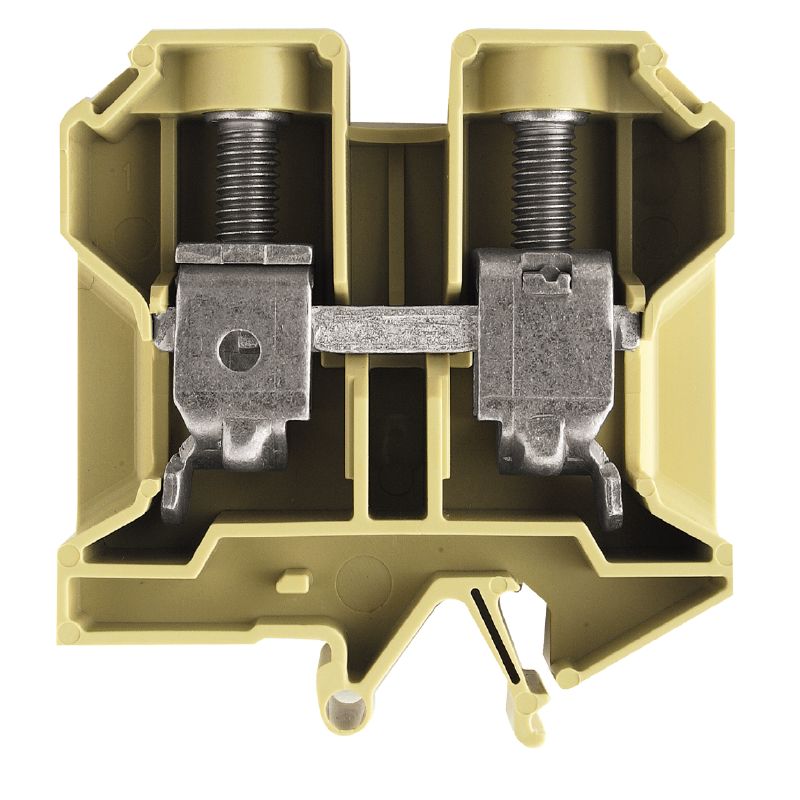

| Utförande | Genomgångsplintblock, Skruvanslutning, beige/gul, 35 mm², 125 A, 800 V, Antal anslutningar: 2, Antal våningar: 1, TS 32, V-2, PA 66, 100 °C |
| Art.nr. | 0303560000 |
| Typ | SAK 35 |
| GTIN (EAN) | 4008190169053 |
| Förp. | 20 items |
| Djup | 67,5 mm |
| Byggdjup (tum) | 2,657 inch |
| Höjd | 58 mm |
| Bygghöjd (tum) | 2,283 inch |
| Bredd | 18 mm |
| Byggbredd (tum) | 0,709 inch |
| Nettovikt | 52,644 g |
| Lagertemperatur | -25 °C...55 °C |
| Temperaturområde för användning | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 100 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | PA 66 |
| Färgkod | beige/gul |
| Brännbarhetsklass enligt UL 94 | V-2 |
| Temperaturområde för användning | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Märkning EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU märkning | II 2 G D |
| Utförande |
Skruvanslutning
för skruvbar överkoppling öppen på en sida |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena | TS 32 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Ja |
| Monteringstyp | klämd |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | Skruvanslutning |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, ytterligare anslutning, max. | 35 mm² |
| Anslutningsarea, flertrådig, max. | 50 mm² |
| Anslutningsarea, flertrådig, min. | 4 mm² |
| Anslutningsområde, max. | 50 mm² |
| Anslutningsområde, min. | 2,5 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Skruvanslutning |
| Antal anslutningar | 2 |
| Avisoleringslängd | 18 mm |
| Klingmått | 6,5 x 1,2 mm |
| Klämskruv | M 6 |
| Ledararea, entrådig, max. | 16 mm² |
| Ledararea, entrådig, min. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 35 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 35 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 2,5 mm² |
| Ledararea, fintrådig, min. | 2,5 mm² |
| Ledardiameter, AWG, max | AWG 2 |
| Ledardiameter, AWG, min. | AWG 12 |
| Ledardiameter, fintrådig, max. | 35 mm² |
| Tolkdorn enligt 60 947-1 | B8 |
| Tvilling-ändhylsa, max. | 16 mm² |
| Tvilling-ändhylsa, min. | 1,5 mm² |
| Åtdragningsmoment, max. | 5 Nm |
| Åtdragningsmoment, min. | 2,5 Nm |
| Certifikat nr. (CSA) | 154685-1501714 |
| Ledararea max. (CSA) | 2 AWG |
| Ledararea min. (CSA) | 12 AWG |
| Spänning grupp C (CSA) | 600 V |
| Ström Gr C (CSA) | 145 A |
| Ledardiameter, AWG, max | AWG 2 |
| Ledardiameter, AWG, min. | AWG 12 |
| Normer | IEC 60947-7-1 |
| Skena | TS 32 |
| Märkarea | 35 mm² |
| Märkspänning | 800 V |
| Märkspänning DC | 800 V |
| Märkström | 125 A |
| Ström med max. ledare | 150 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 0,26 mΩ |
| Märkstötspänning | 8 kV |
| Förlusteffekt enligt IEC 60947-7-x | 4 W |
| Nedsmutsningsgrad | 3 |
| Certifikat nr. (UR) | E60693 |
| Ledarstorlek Factory wiring max (UR) | 2 AWG |
| Ledarstorlek Factory wiring min (UR) | 6 AWG |
| Ledarstorlek Field wiring max (UR) | 2 AWG |
| Ledarstorlek Field wiring min (UR) | 6 AWG |
| Spänning grupp C (UR) | 600 V |
| Ström Gr C (UR) | 105 A |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[Attestation Of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35509)
[CFAT SAK 35](https://mdcop.weidmueller.com/mediadelivery/asset/900_207091) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253945) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89280) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89281) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153736) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207097) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207098) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36593) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58974) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0303560000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0303560000) |
| Meddelande om produktändring | [20210308 Technical Change SAK PA 32](https://mdcop.weidmueller.com/mediadelivery/asset/900_200383) |
| Användardokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI SAK 35/32](https://mdcop.weidmueller.com/mediadelivery/asset/900_207109) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Godkännanden |          |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr. (UR) | E60693 |
| Certifikat nr (cURusEX) | E184763 |
Tillbehör
-
Produkt-ID:0267100000VPE:50 items
Infästningsskruv (plint), 4.00 mm, Stål, Djup: 7 mm, Bredd: 7 mm, Höjd: 30 mm
-
Produkt-ID:0129100000VPE:100 items
Infästningsskruv (plint), 4.00 mm, Polyamid 66, Djup: 7 mm, Bredd: 7 mm, Höjd: 32 mm
-
Produkt-ID:0298900000VPE:50 items
Infästningsskruv (plint), 4.00 mm, Stål, Djup: 7 mm, Bredd: 7 mm, Höjd: 35 mm
-
Produkt-ID:1856740000VPE:800 items
Dekafix, Plintmärkning, 5 x 8 mm, Delning i mm (P): 8.00 Weidmueller, vit
-
Produkt-ID:0273400000VPE:50 items
Plintskydd, gul, PVC, Höjd: 36 mm, Bredd: 48 mm, Djup: 1 mm, V-2
-
Produkt-ID:0178700000VPE:50 items
Plintskydd, gul, PVC, Höjd: 37 mm, Bredd: 71.6 mm, Djup: 1 mm, V-2
-
-
-
-
Produkt-ID:1609830000VPE:200 items
Dekafix, Plintmärkning, 5 x 6 mm, Delning i mm (P): 6.00 Weidmueller, enligt kundönskan
-
Produkt-ID:0528400000VPE:10 items
Överkoppling (plint), skruvad, grå, 32 A, Antal poler: 2, Delning i mm (P): 11.00, Isolerad: Nej, Bredd: 19 mm
-
Produkt-ID:0267000000VPE:50 items
Distanshylsa (plint), skruvad, Bredd: 8 mm, Höjd: 8 mm, Djup: 17 mm, Antal poler: 1, Cu Zn
-
Produkt-ID:2007120000VPE:600 items
Dekafix, Plintmärkning, 5 x 6 mm, Weidmueller, vit
-
-
Produkt-ID:1046350000VPE:800 items
Dekafix, Plintmärkning, 5 x 8 mm, Delning i mm (P): 8.00 Weidmueller, vit
-
Produkt-ID:0304360000VPE:20 items
Sektionsplatta (plint), beige, Höjd: 74 mm, Bredd: 1.5 mm, V-2, PA 66
-
Produkt-ID:1856750000VPE:160 items
Dekafix, Plintmärkning, 5 x 8 mm, Delning i mm (P): 8.00 Weidmueller, enligt kundönskan
-
Produkt-ID:1046370000VPE:160 items
Dekafix, Plintmärkning, 5 x 8 mm, Delning i mm (P): 8.00 Weidmueller, enligt kundönskan
-
Produkt-ID:1609801044VPE:1000 items
Dekafix, Plintmärkning, 5 x 5 mm, Delning i mm (P): 5.00 Weidmueller, vit
-
Produkt-ID:0123600000VPE:20 items
Överkoppling (plint), skruvad, grå, 99 A, Antal poler: 2, Delning i mm (P): 8.00, Isolerad: Nej, Bredd: 27.8 mm
-
Produkt-ID:0123700000VPE:20 items
Överkoppling (plint), skruvad, grå, 99 A, Antal poler: 3, Delning i mm (P): 18.00, Isolerad: Nej, Bredd: 45.8 mm
-
Produkt-ID:0338600000VPE:20 items
Överkoppling (plint), skruvad, grå, 99 A, Antal poler: 10, Delning i mm (P): 18.00, Isolerad: Nej, Bredd: 171.4 mm
-
Produkt-ID:0123800000VPE:20 items
Överkoppling (plint), skruvad, grå, 99 A, Antal poler: 4, Delning i mm (P): 8.00, Isolerad: Nej, Bredd: 63.8 mm
-
Produkt-ID:0303680000VPE:10 items
Ändplatta (plintar), blå, Höjd: 58 mm, Bredd: 1.5 mm, V-2, PA 66
-
Produkt-ID:0303660000VPE:10 items
Ändplatta (plintar), beige, Höjd: 58 mm, Bredd: 1.5 mm, V-2, PA 66
-
Produkt-ID:1609820000VPE:1000 items
Dekafix, Plintmärkning, 5 x 6 mm, Delning i mm (P): 6.00 Weidmueller, vit
-
Produkt-ID:2007130000VPE:500 items
Dekafix, Plintmärkning, 5 x 8 mm, Weidmueller, vit
