Egenskaper
| Utförande | Genomgångsplintblock, Skruvanslutning, mellangul, 240 mm², 415 A, 1000 V, Antal anslutningar: 2, Antal våningar: 1, TS 32, V-0, 5VA, KrG, 130 °C |
| Art.nr. | 0185420000 |

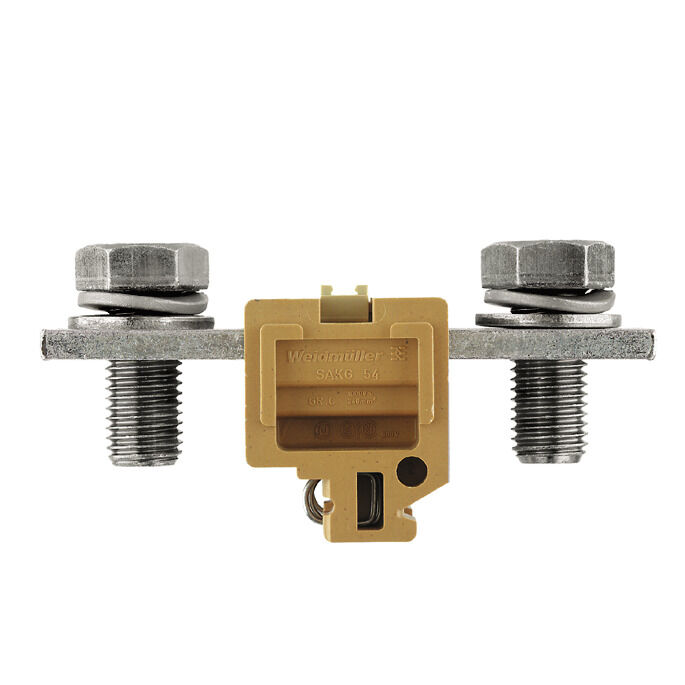

| Typ | SAKG 54 II/GW |
| GTIN (EAN) | 4008190052577 |
| Förp. | 5 items |
| Djup | 60,5 mm |
| Byggdjup (tum) | 2,382 inch |
| Höjd | 122 mm |
| Bygghöjd (tum) | 4,803 inch |
| Bredd | 54 mm |
| Byggbredd (tum) | 2,126 inch |
| Nettovikt | 462,88 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | KrG |
| Färgkod | mellangul |
| Brännbarhetsklass enligt UL 94 |
V-0
5VA |
| Utförande | Bultklämma |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena | TS 32 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Nej |
| Monteringstyp | ihakad |
| Öppna sidor | öppen |
| Anslutningstyp, ytterligare anslutning | Skruvanslutning |
| Anslutningsarea, flertrådig, max. | 240 mm² |
| Anslutningsarea, flertrådig, min. | 10 mm² |
| Anslutningsområde, max. | 240 mm² |
| Anslutningsområde, min. | 10 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Skruvanslutning |
| Antal anslutningar | 2 |
| Klämskruv | M 16 |
| Ledararea, entrådig, max. | 240 mm² |
| Ledararea, entrådig, min. | 10 mm² |
| Ledararea, fintrådig, min. | 10 mm² |
| Ledardiameter, AWG, max | kcmil 500 |
| Ledardiameter, AWG, min. | kcmil 300 |
| Ledardiameter, fintrådig, max. | 240 mm² |
| Åtdragningsmoment, max. | 60 Nm |
| Åtdragningsmoment, min. | 25 Nm |
| Certifikat nr. (CSA) | 12400-199 |
| Ledararea max. (CSA) | 500 kcmil |
| Ledararea min. (CSA) | 300 kcmil |
| Spänning grupp C (CSA) | 600 V |
| Ström Gr C (CSA) | 600 A |
| Ledardiameter, AWG, max | kcmil 500 |
| Ledardiameter, AWG, min. | kcmil 300 |
| Normer | IEC 60947-7-1 |
| Skena | TS 32 |
| Märkarea | 240 mm² |
| Märkspänning | 1 000 V |
| Märkspänning DC | 1 000 V |
| Märkström | 415 A |
| Ström med max. ledare | 415 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 0,08 mΩ |
| Märkstötspänning | 8 kV |
| Förlusteffekt enligt IEC 60947-7-x | 13,28 W |
| Nedsmutsningsgrad | 3 |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36512) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0185420000) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Godkännanden |     |
| ROHS | Uppfyllelse |
