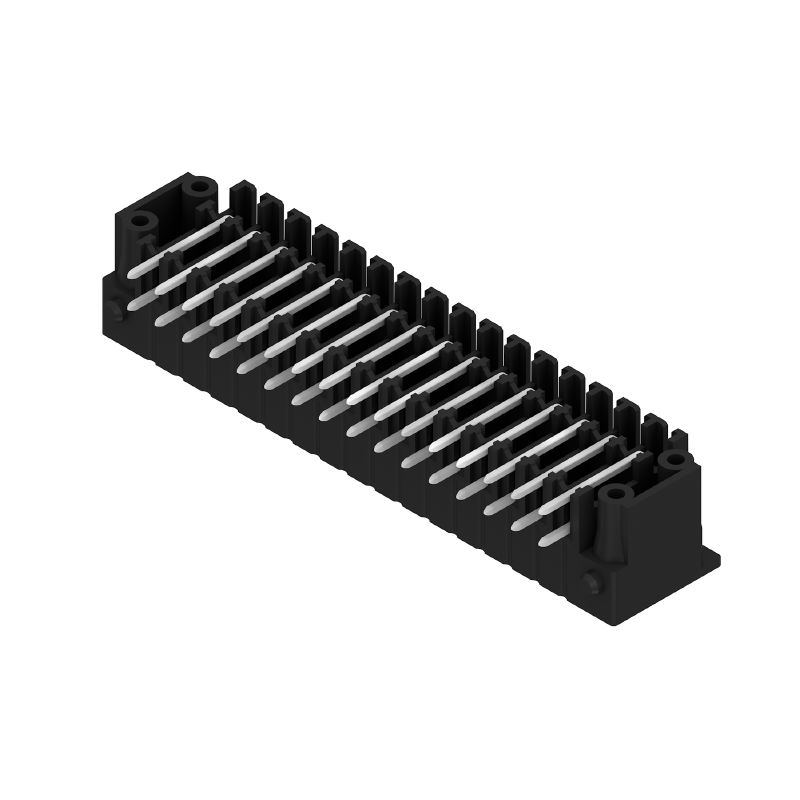

SCDN 3.81/32/90F 3.2SN BK BX
Product image
SCDN 3.81/32/90F 3.2SN BK BX
Dimensional drawing

SCDN 3.81/32/90F 3.2SN BK BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 3.81 mm, Pólusszám: 32, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz

Cikkszám 1041480000
Adatlap letöltése Engineering Support Product Downloads
Kapcsolódó termékek 25
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok Rated data acc. to UL 1059 Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 3.81 mm, Pólusszám: 32, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz
Rendelési szám
1041480000
Típus
SCDN 3.81/32/90F 3.2SN BK BX
GTIN (EAN)
4032248770243
Qty.
20 Stück
Produkt-Kennzahlen
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Verpackung
Box

Méretek és tömegek

Mélység
13,3 mm
Mélység (coll)
0,524 inch
Magasság
18,4 mm
Magasság (coll)
0,724 inch
Legalacsonyabb változat magassága
15,2 mm
Szélesség
71,35 mm
Szélesség (coll)
2,809 inch
Nettó tömeg
12,276 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
cad4723c-c5fc-4802-be22-8cbcef126ab4

Rendszerspecifikációk

Termékcsalád
OMNIMATE Signal - sorozat BC/SC 3.81
Csatlakozás típusa
Áramköri lap csatlakozás
Felszerelés NYÁK-ra
THT-forrasztott csatlakozás
Raszter mm-ben (P)
3,81 mm
Raszter inch-ben (P)
0,15 "
Kimenő könyök
90°
Polzahl
32
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3,2 mm
Forrasztótüske tűrése
+0,02 / -0.2 mm
Forrasztótüske méretei
d = 1.0 mm
Octagonal
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Forrasztószem lyukátmérő (D)
1,2 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1 in mm
57,15 mm
L1 w calach
2,25 "
Количество рядов
2
Количество полюсных рядов
2
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Момент затяжки
  • Тип момента затяжки:
    Крепежный винт, Печатная плата
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,1 Nm
      • макс.:
        0,15 Nm
    • Рекомендуемый винт:
      • Артикул:
        1610740000

Anyagjellemzők

Szigetelőanyag
PA GF
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 550
Brennbarkeitsklasse nach UL 94
V-0
Érintkező anyaga
Cu-alloy
Érintkező felület
주석 도금
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
13,2 A
Névleges áram, min. pólusszám (Tu=40°C)
17 A
Névleges áram, maximális pólusszám (Tu=40°C)
12,2 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
3 x 1s mit 76 A

CSA névleges adatok

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
11 A
Névleges áram (D felhasználási csoport / CSA)
10 A

Rated data acc. to UL 1059

Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
11 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A

Csomagolás

Csomagolás
Doboz
VPE hosszúság
25 mm
VPE szélesség
135 mm
VPE magasság
255 mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • P a rajzon = osztás
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
