Egenskaper
| Utförande | SAFESERIES, Säkerhetsreläer,24 V DC ± 20%, 35 mA , max. kopplingsström, intern säkring : 5 A (se derating), SIL 3, EN 61508:2010 |
| Art.nr. | 1303890000 |

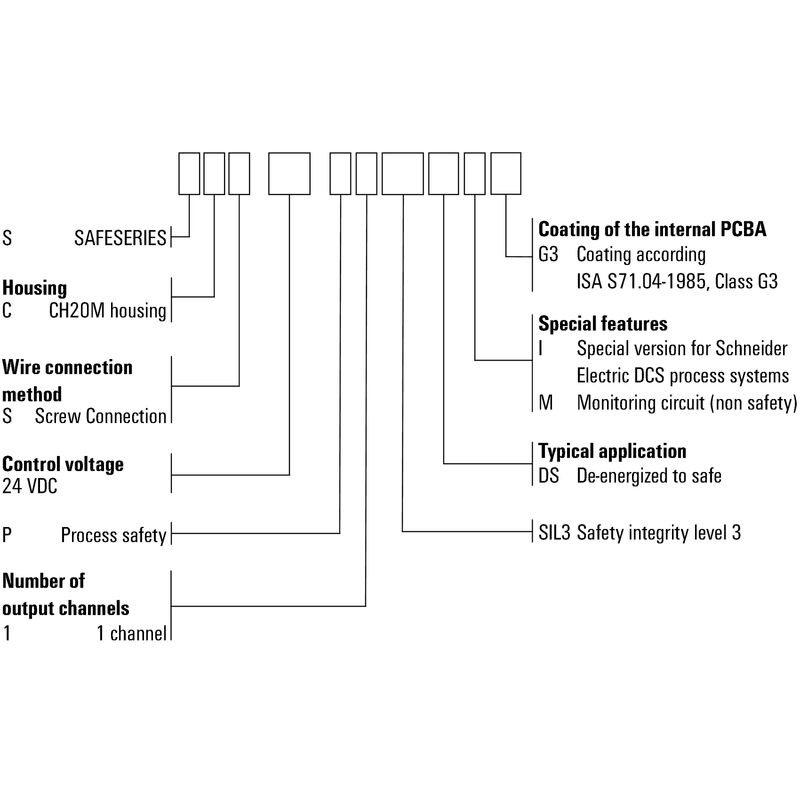

| Typ | SCS 24VDC P1SIL3DS |
| GTIN (EAN) | 4050118102697 |
| Förp. | 1 items |

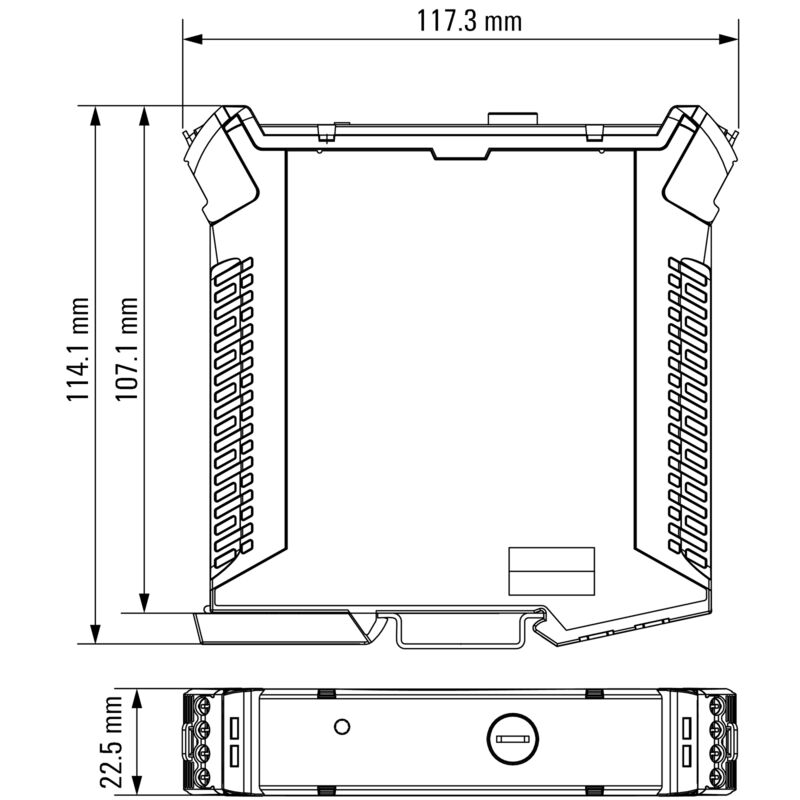

| Djup | 114,1 mm |
| Byggdjup (tum) | 4,492 inch |
| Höjd | 117,3 mm |
| Bygghöjd (tum) | 4,618 inch |
| Bredd | 22,5 mm |
| Byggbredd (tum) | 0,886 inch |
| Nettovikt | 177 g |
| Lagertemperatur | -40 °C...85 °C |
| Drifttemperatur | -25 °C...50 °C |
| Fuktighet | 40 °C/93 % rel. fuktighet, ingen kondens |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 807f1906-ce90-4f93-8801-4b128b343e6b |
| Anslutningsbeteckning (säkerhetskrets) |
A1
A2 |
| Märkstyrspänning | 24 V DC ± 20% |
| Strömförbrukning | 42 mA |
| garanterad strömförbrukning vid 24 V DC -10 % | 35 mA |
| Inkopplingsström | ≤170 mA |
| Statusindikering | LED gul |
| Skyddskoppling |
Skydd mot polförväxling
Frihjulsdiod |
| Anslutningsbeteckning (säkerhetutgång) |
13
14 15 |
| Kontaktuppbyggnad | 1 x spänningslös till säker (slutande kontakt) |
| Kontaktbasmaterial | AgNi 0,15 tunn förgylld |

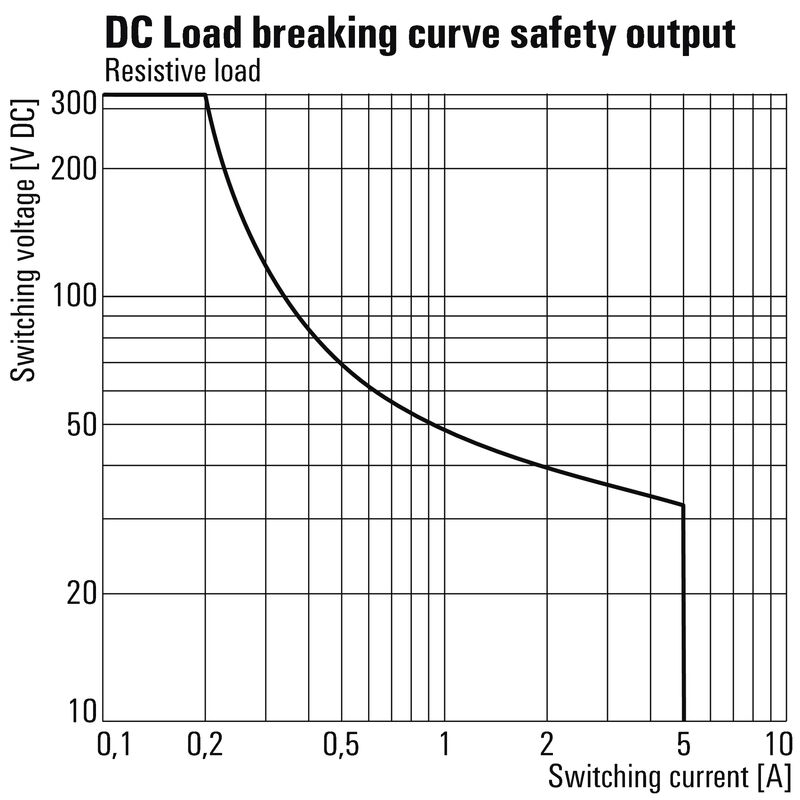

| max. tillåten kopplingsspänning | 250 V AC / 30 V DC |
| max. tillåten kopplingsström | 5 A |

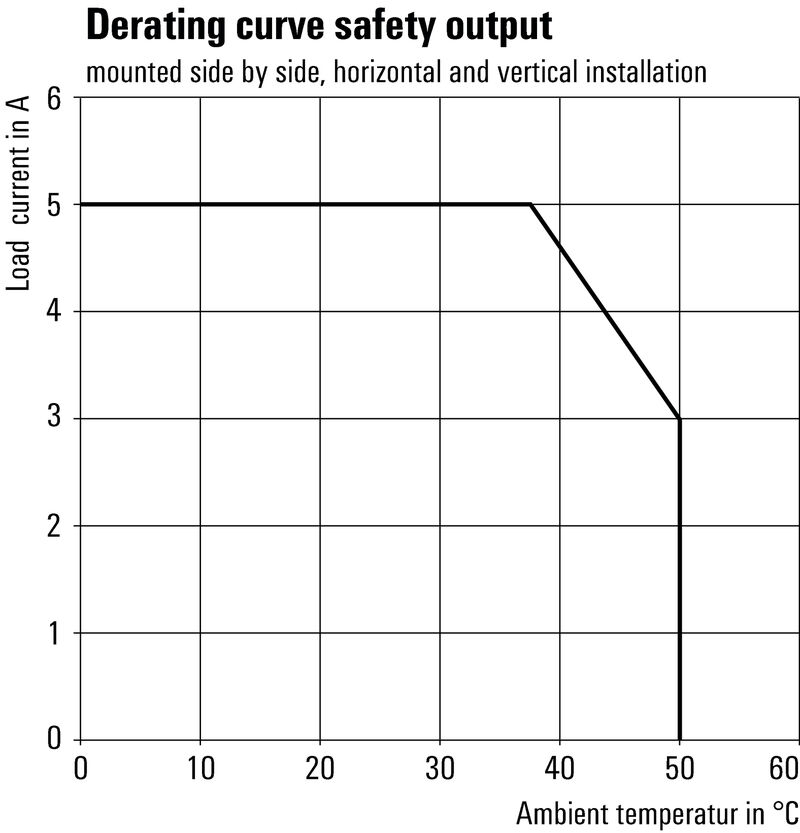

| max. kopplingsström, intern säkring | 5 A (se derating) |
| max. kopplingsström extern säkring | 5 A (se derating) |
| max. kopplingseffekt | 1250 VA |
| intern säkring | 5 A trög |
| Extern för-säkring | 5 A ttidsfördröjning |
| Kortslutningssäker | Nej |
| Inkopplingstid | typ. 7 ms |
| Frånslagningstid | typ. 14 ms |
| min. kopplingseffekt | 10 mA @ 12 V |
| Apparattyp | A |
| Tproof | 12 a |
| Hårdvara-feltolerans (HFT) | 2 |
| Säkerhetskategori | SIL 3 |
| Säkerhetsnorm | EN 61508:2010 |
| Höjdområde för drift |
≤ 2000 m
över havsytan |
| Skena | TS 35 |
| Färgkod |
svart
gul |
| Resistens mot skadlig gas enligt EN 60068-2-60 | Ja (endast art.-nr.: 1304040000) |
| Märkspänning | 300 V |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | III |
| Kryp- och luftsträcka styrsida - belastningssida | ≥ 5,5 mm |
| Spänningstålighet styrsida - lastsida | 4 kVeff /1 min |
| Spänningshållfasthet till montageskena | 4 kVeff / 1 Min. |
| Stöthållspänning | 6 kV (1,2/50 µs) |
| Skyddsklass | IP20 |
| Normer |
EN 61000
EN 61326-3-2 |
| Certifikat-Nr. (cULus) | E223474 |
| Ledaranslutningsteknik | Skruvanslutning |
| Avisoleringslängd nominellt | 8 mm |
| Åtdragningsmoment, min. | 0,4 Nm |
| Åtdragningsmoment, max. | 0,6 Nm |
| Anslutningsområde, märkarea | 1,5 mm² |
| Anslutningsområde, min. | 0,13 mm² |
| Anslutningsområde, max. | 2,5 mm² |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, entrådig min. | 0,2 mm² |
| Ledardiameter, entrådig max. | 2,5 mm² |
| Ledararea, fintrådig, min. | 0,2 mm² |
| Ledardiameter, fintrådig, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,2 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 2,5 mm² |
| Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min | 0,2 mm² |
| Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max. | 2,5 mm² |
| Klingmått | Gr. PH0 |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[TÜV Safety Approved certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_35904)
[EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36007) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51834) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1303890000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1303890000) |
| Användardokumentation |
[Beipackzettel / Package Insert - multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_36031)
[Safety manual - English](https://mdcop.weidmueller.com/mediadelivery/asset/900_39944) [Sicherheitshandbuch - Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_43141) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
| ETIM 8.0 | EC001449 |
| ETIM 9.0 | EC001449 |
| ECLASS 9.0 | 27-37-18-19 |
| ECLASS 9.1 | 27-37-18-19 |
| ECLASS 10.0 | 27-37-18-19 |
| ECLASS 11.0 | 27-37-18-19 |
| ECLASS 12.0 | 27-37-18-19 |
| ECLASS 13.0 | 27-37-18-19 |
| ECLASS 14.0 | 27-37-18-19 |
| Godkännanden |     |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E223474 |
