Egenskaper

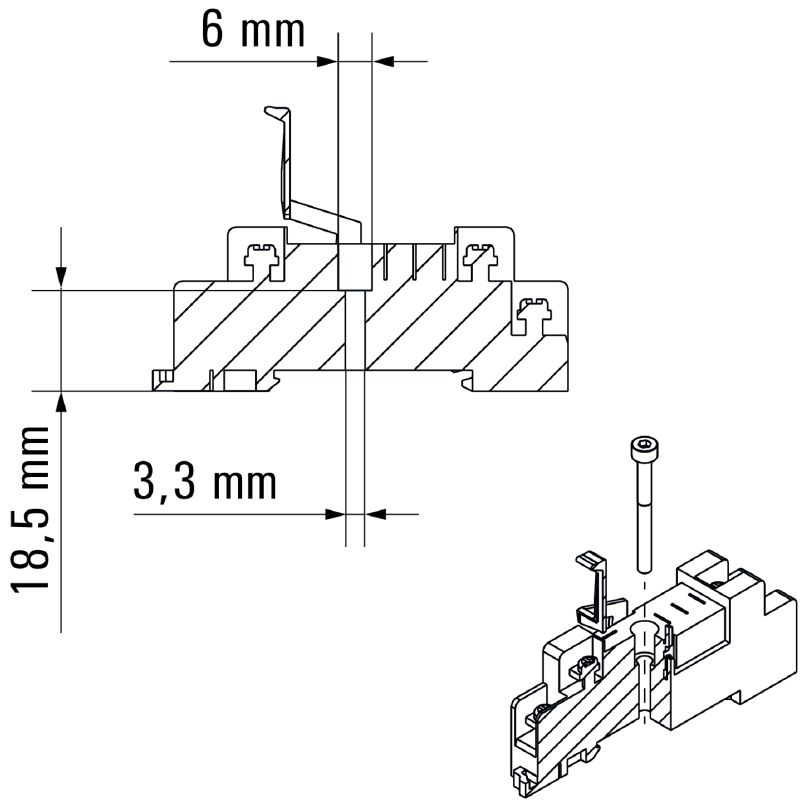

Utförande | D-SERIES DRI, Reläsockel, Antal kontakter: 1, Växlandekontakt, Varaktig ström: 12 A, Skruvanslutning |
Art.nr. | 7760056346 |
Typ | SDI 1CO ECO |
GTIN (EAN) | 6944169739934 |
Förp. | 10 items |
Djup | 29,2 mm |
Byggdjup (tum) | 1,15 inch |
Höjd | 73,3 mm |
Bygghöjd (tum) | 2,886 inch |
Bredd | 15,8 mm |
Byggbredd (tum) | 0,622 inch |
Nettovikt | 20 g |
Lagertemperatur | -40 °C...85 °C |
Drifttemperatur | -40 °C...70 °C |
Fuktighet | 35...85 % rel. fuktighet, ingen kondens |
RoHS-kompatibilitetsstatus | Kompatibel |
REACH SVHC | No SVHC above 0.1 wt% |
Märkkopplingsspänning | 250 V AC |
Normalspänning | 12 A |
Brytspänning AC, max. | 250 V |
Kontakttyp | 1 Växlandekontakt |
Utförande | platt byggform |
Skena | TS 35 |
Färgkod | svart |
UL94 brännbarhetsklass för komponent |
|
Märkspänning | 250 V |
Nedsmutsningsgrad | 2 |
Överspänningskategori | III |
Isoleringsmaterialgrupp | IIIb |
Kryp- och luftsträcka styrsida - belastningssida | ≥ 3 mm |
Spänningstålighet styrsida - lastsida | 4 kVeff / 1 Min. |
Stöthållspänning | 4,8 kV (1,2/50 µs) |
Skyddsklass | IP10 |
Ledaranslutningsteknik | Skruvanslutning |
Avisoleringslängd nominellt | 8 mm |
Åtdragningsmoment, min. | 0,5 Nm |
Åtdragningsmoment, max. | 0,8 Nm |
Anslutningsområde, märkarea | 1,5 mm² |
Anslutningsområde, min. | 0,5 mm² |
Anslutningsområde, max. | 2,5 mm² |
Ledardiameter, entrådig min. | 0,5 mm² |
Ledardiameter, entrådig max. | 2,5 mm² |
Ledararea, fintrådig, min. | 0,5 mm² |
Ledardiameter, fintrådig, max. | 2,5 mm² |
Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 1,5 mm² |
Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min | 0,5 mm² |
Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max. | 1,5 mm² |
Ledaranslutning |
M3 ringkabelsko (isolerad) för ingångsanslutningar
M3.5 ringkabelsko (isolerad) för utgångsanslutningar |
Klingmått | Gr. PH1 |
Produktinformation |
För detta uttag finns inga tillgängliga överkopplingar. För detta uttag finns inga tillgängliga märkningar. |
Godkännande/Certifikat/Dokument om överensstämmelse | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35367) |
Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66559) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056346) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056346) |
Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC001456 |
ETIM 7.0 | EC001456 |
ETIM 8.0 | EC001456 |
ETIM 9.0 | EC001456 |
ECLASS 9.0 | 27-37-16-03 |
ECLASS 9.1 | 27-37-16-03 |
ECLASS 10.0 | 27-37-16-03 |
ECLASS 11.0 | 27-37-16-03 |
ECLASS 12.0 | 27-37-16-03 |
ECLASS 13.0 | 27-37-16-03 |
ECLASS 14.0 | 27-37-16-03 |
Godkännanden | ![CE](/picture/CE.gif) |
ROHS | Uppfyllelse |
