SL 5.08HC/02/180 3.2SN BK BX
Imagen de producto
SL 5.08HC/02/180 3.2SN BK BX
Imagen de producto
SL 5.08HC/02/180 3.2SN BK BX
Dimensional drawing
SL 5.08HC/02/180 3.2SN BK BX

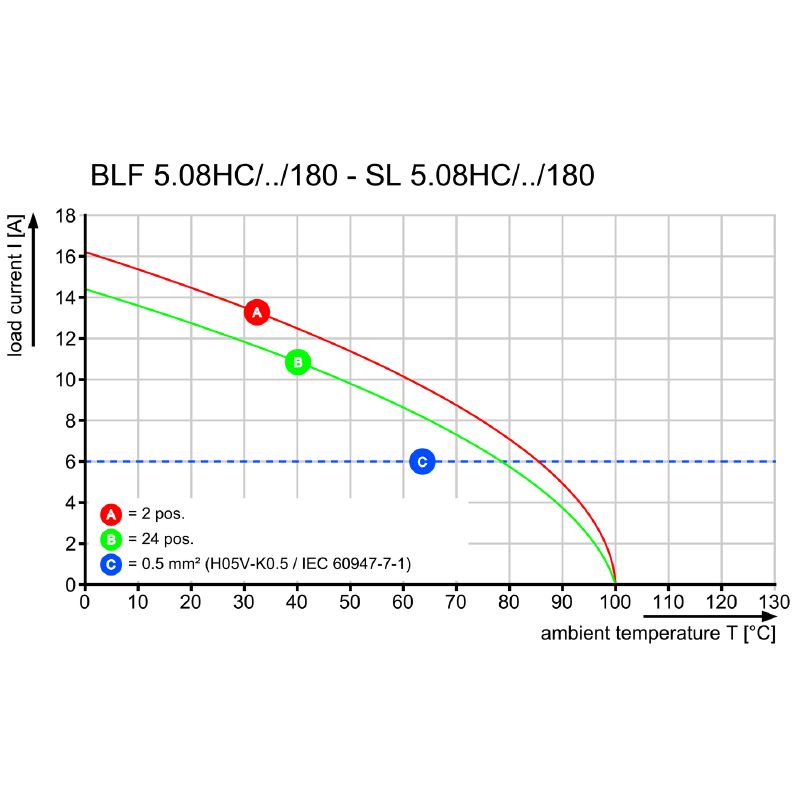

Graph
SL 5.08HC/02/180 3.2SN BK BX
Graph
SL 5.08HC/02/180 3.2SN BK BX
Graph
SL 5.08HC/02/180 3.2SN BK BX
Ventaja del producto
Safe power transmission
Proven properties

SL 5.08HC/02/180 3.2SN BK BX

Conector para placa c.i., Conector macho, abierto lateralmente, Conexión por soldadura THT, 5.08 mm, Número de polos: 2, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja

N.º de artículo 1148080000
Descargar hoja de datos Soporte técnico Descargas de productos
Es contrapieza de 23 Productos relacionados 65
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Versión
Conector para placa c.i., Conector macho, abierto lateralmente, Conexión por soldadura THT, 5.08 mm, Número de polos: 2, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
Código
1148080000
Tipo
SL 5.08HC/02/180 3.2SN BK BX
GTIN (EAN)
4032248934386
Cantidad
100  Pieza
Valores característicos del producto
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Embalaje
Caja

Dimensiones y pesos

Profundidad
8,43  mm
Profundidad (pulgadas)
0,332  inch
Altura
15,2  mm
Altura (pulgadas)
0,598  inch
Altura construcción baja
12  mm
Anchura
9,96  mm
Anchura (pulgadas)
0,392  inch
Peso neto
0,757  g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%
Huella de carbono del producto
  • Desde la cuna hasta la puerta:
    0,006 kg CO2 eq.

Especificaciones del sistema

Familia del producto
OMNIMATE Signal - Serie BL/SL 5.08
Tipo de conexión
Conexión de tarjetas
Montaje sobre placas c.i.
Conexión por soldadura THT
Paso en mm (P)
5,08  mm
Paso en pulgadas (P)
0,2  "
Angulo de salida
180°
Número de polos
2
Número de terminales de soldadura por polo
1
Longitud del terminal de soldadura (l)
3,2  mm
Tolerancia de longitud del pin de soldadura
+0,1 / -0,3 mm
Dimensiones del pin de soldadura
d = 1,2 mm
octogonal
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
Diámetro de la perforación (D)
1,4  mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
5,08  mm
L1 en pulgadas
0,2  "
Número de series
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
Resistencia de paso
≤5 mΩ
Codificable
Sí
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
10  N
Fuerza de extracción/polo, máx.
7,5  N

Datos del material

Materiales aislantes
PA GF
Color
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 550
Grado inflamabilidad según UL 94
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
estañado
Estructura de capas de la conexión por soldadura
1...3 µm Ni / 2...4 µm Sn mate
Estructura de capas del contacto del conector
1...3 µm Ni / 2...4 µm Sn mate
Temperatura de almacenamiento, min.
-40  °C
Temperatura de almacenamiento, max.
70  °C
Temperatura de servicio, min.
-50  °C
Temperatura de servicio, max.
100  °C
Gama de temperatura, montaje, min.
-25  °C
Gama de temperatura, montaje, max.
100  °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
24  A
Corriente nominal, número de polos máx. (Tu=20 °C)
19  A
Corriente nominal, número de polos mín. (Tu=40 °C)
21  A
Corriente nominal, número de polos máx. (Tu=40 °C)
16,5  A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400  V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320  V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250  V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4  kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4  kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4  kV

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300  V
Tensión nominal (Use group D / CSA)
300  V
Intensidad nominal (Use Group B / CSA)
18,5  A
Intensidad nominal (Use Group D / CSA)
18,5  A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300  V
Tensión nominal (Use Group D / UL 1059)
300  V
Intensidad nominal (Use Group B / UL 1059)
18,5  A
Intensidad nominal (Use Group D / UL 1059)
10  A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje
Caja
Longitud de VPE
167  mm
Anchura VPE
70  mm
Altura de VPE
44  mm

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Diámetro de la perforación D = 1,4+0,1 mm
  • Diámetro de la perforación del soldador D = 1,5 + 0,1 mm a partir de 9 polos
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
