Egenskaper

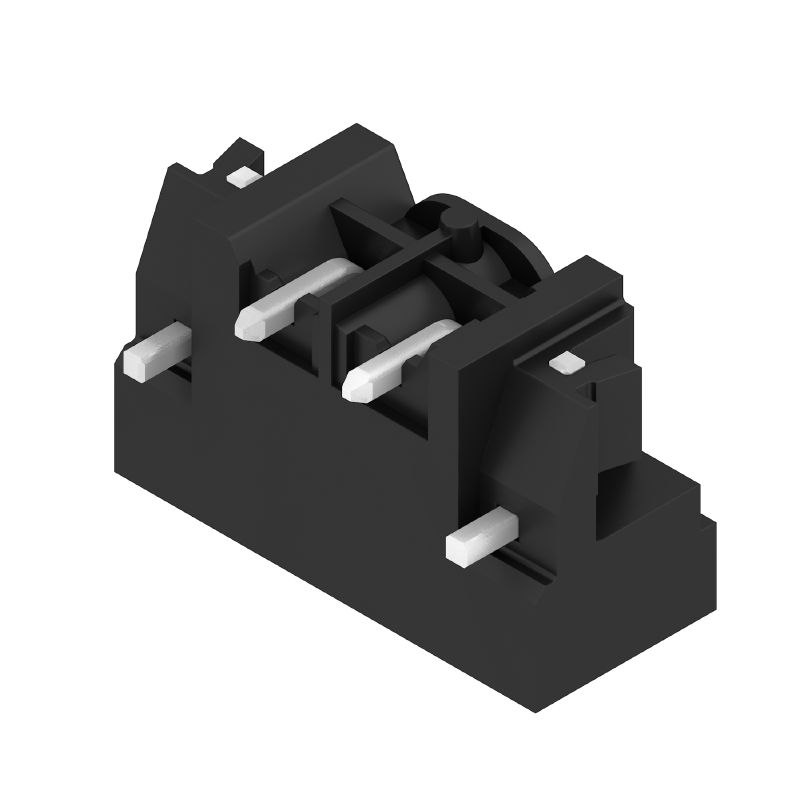

| Utförande | Kretskortsstickanslutning, Stiftlist, Lödfläns, THT/THR lödanslutning, 5.00 mm, Antal poler: 2, 90°, Lödstiftlängd (l): 1.5 mm, förtennad, svart, Tape |
| Art.nr. | 1797750000 |
| Typ | SL-SMT 5.00HC/02/90LF 1.5SN BK RL |
| GTIN (EAN) | 4032248239757 |
| Förp. | 350 items |
| Produktparametrar |
IEC: 400 V / 27.5 A UL: 300 V / 20 A |
| Förpackning | Tape |
| Djup | 12 mm |
| Byggdjup (tum) | 0,472 inch |
| Höjd | 10 mm |
| Bygghöjd (tum) | 0,394 inch |
| Höjd lägstbyggande | 8,5 mm |
| Bredd | 19,8 mm |
| Byggbredd (tum) | 0,78 inch |
| Nettovikt | 2,77 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE Signal – serie BL/SL 5.00 |
| Anslutningstyp | Kretskortanslutning |
| Montering på kretskortet | THT/THR lödanslutning |
| Delning i mm (P) | 5 mm |
| Delning i tum (P) | 0,197 " |
| Anslutningsvinkel | 90° |
| Antal poler | 2 |
| Antal lödstift per pol | 1 |
| Lödstiftlängd (l) | 1,5 mm |
| Tolerans för stiftlängd | +0,1 / -0,2 mm |
| Dimensioner för lödstift |
d = 1,2 mm
oktagonal |
| Dimensioner för lödstift = d-tolerans | 0 / -0,03 mm |
| Diameter bestyckningshål (D) | 1,5 mm |
| Tolerans diameter bestyckningshål (D) | + 0,1 mm |
| L1 i mm | 5 mm |
| L1 i tum | 0,197 " |
| Antal rader | 1 |
| Polradstal | 1 |
| Beröringsskydd enligt DIN VDE 57 | fingers. ej inst./ handryggss. instucken |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 ansluten/ IP 10 ej ansluten |
| Skyddsklass | IP20 |
| Genomgångsmotstånd (6) | ≤5 mΩ |
| Koderbar | Ja |
| Max. instickskraft/pol | 7 N |
| Max. dragkraft/pol | 5,5 N |
| Isoleringsmaterial | LCP GF |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | IIIa |
| CTI (Comparative Tracking Index) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | förtennad |
| Skiktstruktur för lödanslutningen | 1...3 µm Ni / 2...4 µm Sn matt |
| Skiktstruktur för stiftkontakten | 1...3 µm Ni / 2...4 µm Sn matt |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 100 °C |
| Temperaturområde Montage, min. | −30 °C |
| Temperaturområde Montage, max. | 100 °C |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 27,5 A |
| Märkström, max. antal poler (Tu=20°C) | 19 A |
| Märkström, min. antal poler (Tu=40°C) | 24 A |
| Märkström, max. antal poler (Tu=40°C) | 16,5 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 400 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 320 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 250 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 4 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 4 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 4 kV |
| Korttidströmhållfasthet | 3 x 1s mit 100 A |
| Institut (CSA) | CSA |
| Certifikat nr. (CSA) | 200039-1176845 |
| Märkspänning (användargrupp B / CSA) | 300 V |
| Märkspänning (användargrupp D / CSA) | 300 V |
| Märkström (användargrupp B / CSA) | 15 A |
| Märkström (användargrupp D / CSA) | 15 A |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Institut (UR) | UR |
| Certifikat nr. (UR) | E60693 |
| Märkspänning (användargrupp B / UL 1059) | 300 V |
| Märkspänning (användargrupp D / UL 1059) | 300 V |
| Märkström (användargrupp B / UL 1059) | 20 A |
| Märkström (användargrupp D / UL 1059) | 10 A |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Förpackning på ESD-nivå | statisk dissipativ |
| Förpackning | Tape |
| VPE-längd | 330 mm |
| VPE-bredd | 330 mm |
| VPE-höjd | 54 mm |
| Tape depth (T2) | 13 mm |
| Tape width (W) | 32 mm |
| Tape pocket depth (K0) | 12,5 mm |
| Tape pocket height (A0) | 12,3 mm |
| Tape pocket width (B0) | 20,5 mm |
| Tape pocket separation (P1) | 16 mm |
| Tape hole separation (E) | 1,75 mm |
| Tape pocket separation (F) | 14,2 mm |
| Tape reel diameter ∅ (A) | 330 mm |
| Surface resistance | Rs = 109 - 1012 Ω |
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Förgyllda kontaktytor på förfrågan • Märkström relaterad till märkarea och min. antal poler. • P på ritningen = raster • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_43310) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1797750000) |
| Meddelande om produktändring |
[PCN_2015_208_PL30X_SC-SMT_SL_SMT_3.xx_5.xx_neue_Tapeverpackung_Step_4_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49650)
[PCN_2015_208_PL30X_SC-SMT_SL_SMT_3.xx_5.xx_new_Tape_Packaging_Step_4_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49654) [Changeover to ESD bags for “Tape on Reel” products](https://mdcop.weidmueller.com/mediadelivery/asset/900_293692) [Umstellung auf ESD-Beutel bei „Tape on Reel“ Produkten](https://mdcop.weidmueller.com/mediadelivery/asset/900_293693) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB SMT EN](http://download.weidmueller.com/asset/download/file/38206) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) |
| Informationstext för ytmonteringsteknologi | [Download Whitepaper](LINK/wp_smt_EN.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr. (UR) | E60693 |
