SLD 3.50V/48/90G 3.2SN OR BX

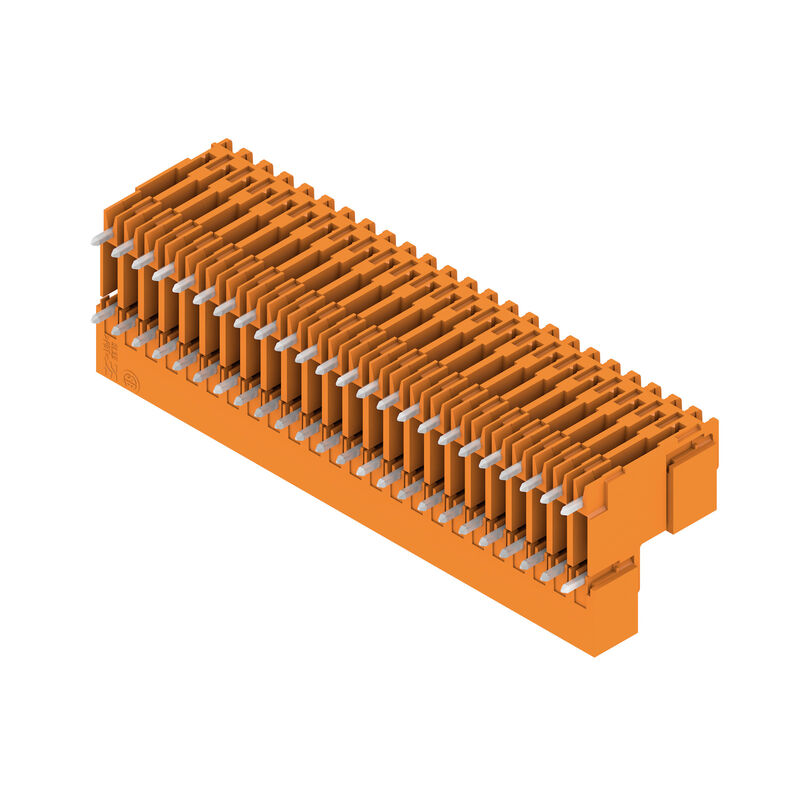

Product image
SLD 3.50V/48/90G 3.2SN OR BX

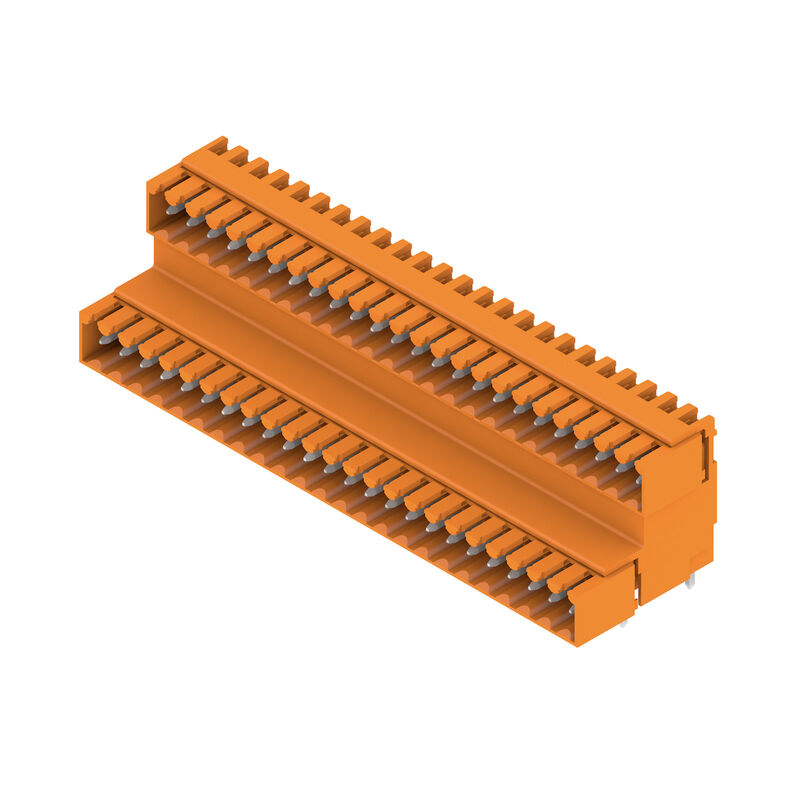

Product image
SLD 3.50V/48/90G 3.2SN OR BX
Dimensional drawing

SLD 3.50V/48/90G 3.2SN OR BX

Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT под пайку, 3.50 mm, Количество полюсов: 48, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик

Ürün No. 1642350000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 2 Şunun karşı parçasıdır 4 İlgili ürünler 14
Dopuszczenia Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Данные о материалах Rated data acc. to IEC Номинальные характеристики по CSA Rated data acc. to UL 1059 Упаковка Viktig hänvisningstext Classifications

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Основные данные для заказа

Version
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT под пайку, 3.50 mm, Количество полюсов: 48, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик
Order No.
1642350000
Type
SLD 3.50V/48/90G 3.2SN OR BX
GTIN (EAN)
4008190280871
Qty.
10 adet
Product data
IEC: 200 V / 10.5 A
UL: 300 V / 8 A
Packaging
Box

Размеры и массы

Depth
24,2 mm
Depth (inches)
0,953 inch
Height
25,2 mm
Bygghöjd (tum)
0,992 inch
Height of lowest version
22 mm
Width
85,4 mm
Width (inches)
3,362 inch
Nettogewicht
26,4 g

Экологическое соответствие изделия

Stav souladu se směrnicí RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%

Системные характеристики

Product family
OMNIMATE Signal — серия BL/SL 3.50
Type of connection
Kretskortanslutning
Mounting onto the PCB
THT solder connection
Pitch in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Outgoing elbow
90°
Number of poles
48
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Solder pin length tolerance
0 / -0.3 mm
Solder pin dimensions
d = 1.2 mm
Octagonal
Solder pin dimensions = d tolerance
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
80,5 mm
L1 in inches
3,169 "
Number of rows
2
Pin series quantity
2
Touch-safe protection acc. to DIN VDE 57 106
finger-safe plugged/ back-of-hand-safe unplugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
10 N
Pulling force/pole, max.
8 N

Данные о материалах

Insulating material
PBT
Colour
orange
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
IIIa
Comparative Tracking Index (CTI)
≥ 200
UL 94 flammability rating
V-0
Materiál kontaktu
Cu-alloy
Contact surface
tinned
Layer structure of solder connection
2...3 µm Ni / 5...7 µm Sn glossy
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
10,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
8 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
9 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
7 A
Rated voltage for surge voltage class / pollution degree II/2
200 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
125 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s with 80 A

Номинальные характеристики по CSA

Institute (CSA)
CSA
Certificate No. (CSA)
154685-1318353
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
8 A
Rated current (Use group D / CSA)
8 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
8 A
Rated current (Use group D / UL 1059)
8 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Упаковка

Packaging
Ящик
VPE length
104 mm
VPE width
88 mm
VPE height
82 mm

Viktig hänvisningstext

IPC conformity
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Poznámky
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
