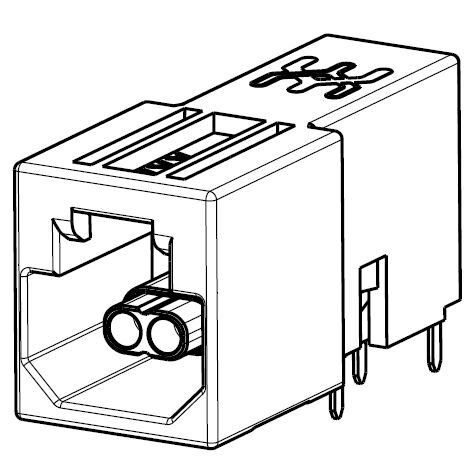

SPE P20 R1H 2.1 6 N/N TU

SPE P20 R1H 2.1 6 N/N TU

Denna produkt är inte tillgänglig än.

, SPE (Single Pair Ethernet), Rasterfläns, THT/THR lödanslutning, 1.80 mm, Antal poler: 2, 90°, Lödstiftlängd (l): 2.1 mm, Ni/Au, Silver, Tape

Produkt-ID 3150600000
Ladda ner datablad
Använda produkter 12
Allmänna beställningsdata Mått och vikter Systemspecifikationer Elektriska egenskaper Standarder Materialdata Packaging Klassificeringar

Allmänna beställningsdata

Utförande
, SPE (Single Pair Ethernet), Rasterfläns, THT/THR lödanslutning, 1.80 mm, Antal poler: 2, 90°, Lödstiftlängd (l): 2.1 mm, Ni/Au, Silver, Tape
Art.nr.
3150600000
Typ
SPE P20 R1H 2.1 6 N/N TU
GTIN (EAN)
4099987609906
Förp.
1 items
Förpackning
Tape

Mått och vikter

Djup
14,2 mm
Byggdjup (tum)
0,559 inch
Höjd
5,95 mm
Bygghöjd (tum)
0,234 inch
Bredd
3,65 mm
Byggbredd (tum)
0,144 inch
Längd
14,2 mm
Bygglängd (tum)
0,559 inch
Nettovikt
2,95 g

Systemspecifikationer

Anslutningstyp
Lödanslutning
Anslutningsvinkel
90°
Antal poler
2
Avskärmning
Ja
Delning i mm (P)
1,8 mm
Delning i tum (P)
0,071 "
Dimensioner för lödstift
oktagonal
Effektkategori
T1-B 10/100 MBit/s, 1000 Mbit/sek, 10/100/1000 MBit/s
Kategori
T1-B
LED
Nej
Lödprocess
Reflow-lödning
Manuell lödning
Våglödning
Lödstiftlängd (l)
2,1 mm
Montering på kretskortet
THT/THR lödanslutning
Skärmmaterial
CuSn
Skyddsklass
IP20
Skärmarea
förtennad
Stickcykler
750
Ändplatta, Egenskap
Rasterfläns
Överföringshastighet
10/100 MBit/s
1000 Mbit/sek
10/100/1000 MBit/s

Elektriska egenskaper

Isolationsmotstånd
≥ 500 MΩ
Nominell spänning
72 V
PoE / PoE+
PoDL enligt IEEE 802,3bu / cg
Spänningstålighet kontakt/kontakt
1000 V DC
Spänningstålighet kontakt/skärm
2250 V DC

Standarder

Kontaktdon Norm
IEC 63171-2

Materialdata

Isoleringsmaterial
LCP
Färgkod
Silver
Färgtabell (jämförbar)
RAL 7001
Isolationsmotstånd
≥ 500 MΩ
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Kontaktgrundmaterial
CuMg
Kontaktmaterial
Cu-legering
Kontaktyta
Ni/Au
Skiktstruktur för lödanslutningen
2...4 µm Ni / ≥ 0.25 µm Au
Skiktstruktur för stiftkontakten
2...4 µm Ni / ≥ 0.25 µm Au
Driftstemperatur, min.
−40 °C
Driftstemperatur, max
85 °C

Packaging

Förpackning
Tape
VPE-längd
0 mm
VPE-bredd
0 mm
VPE-höjd
0 mm

Klassificeringar

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
