SPGTB 2.5 FT 3C/1
SPGTB 2.5 FT 3C/1

SPGTB 2.5 FT 3C/1

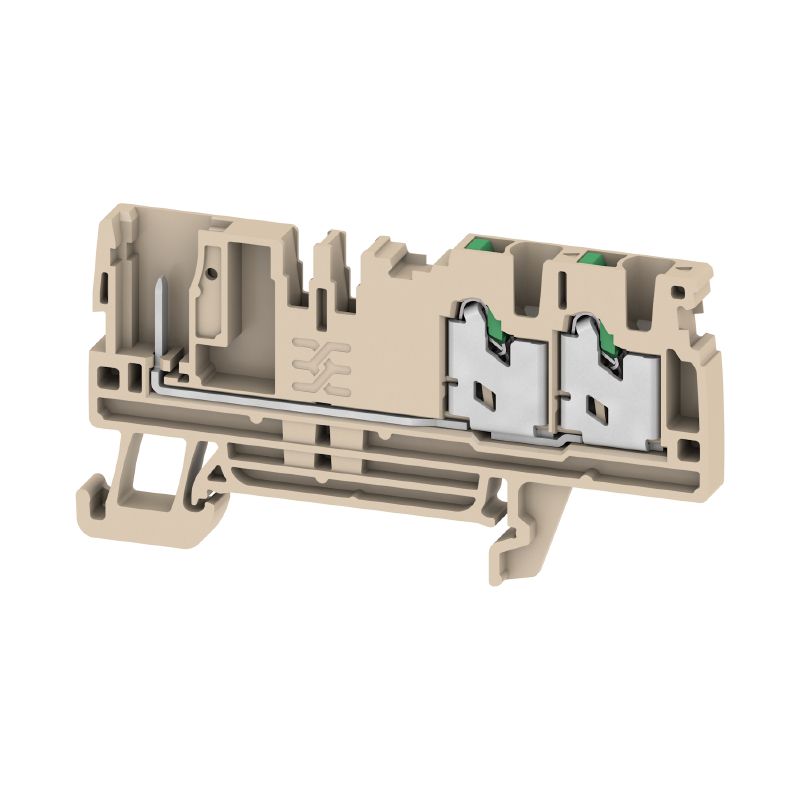

Zásuvná svorkovnice, SNAP IN, Tmavě béžová, 2.5 mm², 24 A, Počet připojení: 3, Počet úrovní: 1, TS 35

ID výrobku 3051490000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 110 Příbuzné výrobky 161
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Additional technical data Conductors for clamping (additional connection) Vodiče k upevnění svorkou (jmenovité připojení) Všeobecně Data hodnocení UL data hodnocení Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Verze
Zásuvná svorkovnice, SNAP IN, Tmavě béžová, 2.5 mm², 24 A, Počet připojení: 3, Počet úrovní: 1, TS 35
Číslo objednávky
3051490000
Typ
SPGTB 2.5 FT 3C/1
GTIN (EAN)
4099987021531
Množství
50 ks

Rozměry a hmotnosti

Hloubka
38 mm
Hloubka (v palcích)
1,496 inch
Výška
71,5 mm
Výška (v palcích)
2,815 inch
Šířka
5,1 mm
Šířka (v palcích)
0,201 inch
Čistá hmotnost
9,672 g

Teploty

Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Materiale di base
Wemid
컬러 코드
Tmavě béžová
Barva provozních prvků
Zelená
UL 94 éghetőségi osztály
V-0

Specifikace systému

End cover plate required
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Úrovně propojené interně
Ne
PE připojení
Nie
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ne
Функция PEN
Ne

Additional technical data

Rodzaj zamocowania
Snap-on
wersja przetestowana pod kątem eksplozji
No
Вид монтажа
TS 35
개방측
pravá
스냅온
Ano

Conductors for clamping (additional connection)

Typ připojení, další připojení
pluggable

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování
10 mm
Měřidlo podle IEC 60947-1
A2
Počet připojení
3
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 22
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,34 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,34 mm²
Průřez připojení vodiče, pevné jádro, max.
2,5 mm²
Průřez připojení vodiče, pevné jádro, min.
0,34 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,34 mm²
Průřez připojení vodičů, splétané, max.
2,5 mm²
Průřez připojení vodičů, splétané, min.
0,34 mm²
Směr připojení
top
Typ připojení
SNAP IN
Upínací rozsah, max.
4 mm²
Upínací rozsah, min.
0,34 mm²
Velikost nože
0.6 x 3.5 mm

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 22
Standardy
IEC 60947-7-1

Data hodnocení

Sezione di dimensionamento
2,5 mm²
Rated voltage
800 V
Tensione DC nominale
800 V
Courant nominal
24 A
Proud při maximu vodičů
24 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1,33 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Förlusteffekt enligt IEC 60947-7-x
0,77 mW
Szennyezés súlyossága
3
Túlfeszültség kategória
III

UL data hodnocení

Conductor size Field wiring max. (cURus)
12 AWG
Current size C (cURus)
20 A
Current size D (cURus)
5 A
Leitergr. Factory wiring max (cURus)
12 AWG
Leitergr. Factory wiring min (cURus)
22 AWG
Leitergr. Field wiring min (cURus)
22 AWG
Spannung Gr B (cURus)
600 V
Spannung Gr D (cURus)
600 V
Strom Gr B (cURus)
20 A
Voltage size C (cURus)
600 V
Zertifikat-Nr. (cURus)
E60693

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
