SPGTB 2.5 PE 4C/2
SPGTB 2.5 PE 4C/2

SPGTB 2.5 PE 4C/2

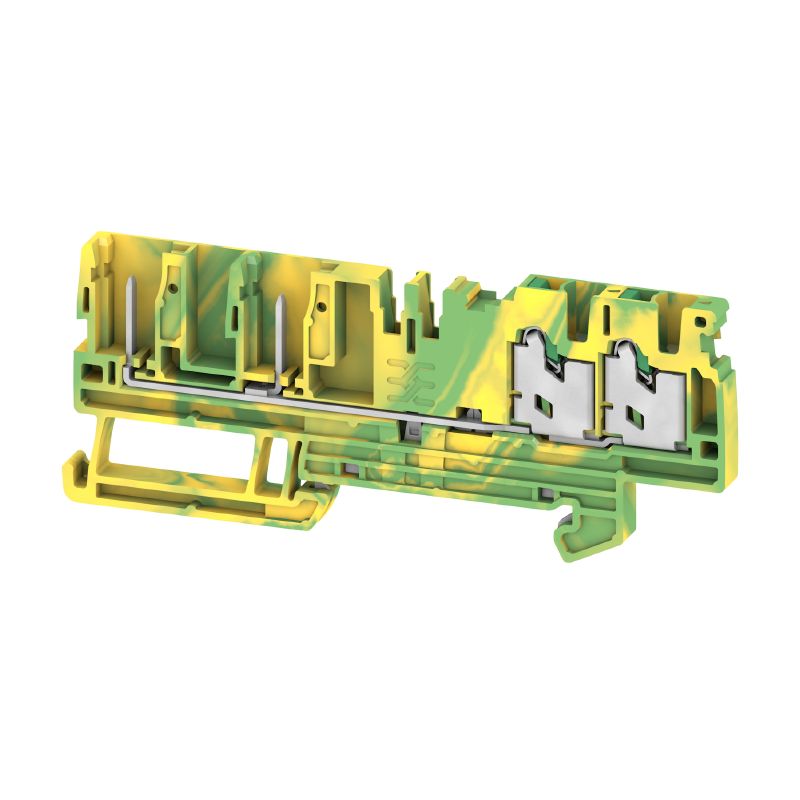

Jackbar plint, SNAP IN, grön/gul, 2.5 mm², Antal anslutningar: 4, Antal våningar: 1, TS 35

N. articolo 3051570000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 1 Prodotti correlati 161
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Systemparametrar Additional technical data Conductors for clamping (additional connection) Vodiče k upevnění svorkou (jmenovité připojení) Généralités Märkdata Bemessungsdaten nach UL Klassificeringar

Godkännanden

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Allmänna beställningsdata

Version
Jackbar plint, SNAP IN, grön/gul, 2.5 mm², Antal anslutningar: 4, Antal våningar: 1, TS 35
Référence
3051570000
Type
SPGTB 2.5 PE 4C/2
GTIN (EAN)
4099987021616
Förp.
50 items

Mått och vikter

Profondeur
38 mm
Byggdjup (tum)
1,496 inch
Hauteur
92 mm
Bygghöjd (tum)
3,622 inch
Largeur
5,1 mm
Byggbredd (tum)
0,201 inch
Poids net
14,171 g

Temperaturer

Varaktig driftstemperatur, min.
-60 °C
Varaktig driftstemperatur, max.
130 °C

Miljööverenstämmelse för produkt

Statut de conformité RoHS
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

Matériau de base
Wemid
Couleur
grön/gul
Färg manöverelement
grön
Classe d'inflammabilité selon UL 94
V-0

Systemparametrar

Flasque de fermeture nécessaire
Ja
Nombre de polarités
1
Antal våningar
1
Antal klämställen per våning
4
Etages internes pontés
Nej
Barrette de liaison équipée
TS 35
Fonction N
Nej
Fonction PE
Ja
Fonction PEN
No

Additional technical data

Côté ouvert
right
enclipsable
Sì
Type de fixation
innestabile
Type de montage
Snap-on
Version à l#92épreuve de l#92explosion
Nej

Conductors for clamping (additional connection)

Type de raccordement, autre raccordement
SNAP IN

Vodiče k upevnění svorkou (jmenovité připojení)

Calibre selon 60 947-1
A2
Dimension de la lame
0,6 x 3,5 mm
Longueur de dénudage
10 mm
Nombre de raccordements
4
Plage de serrage, max.
4 mm²
Plage de serrage, min.
0,34 mm²
Section de raccordement du conducteur, AWG, max.
AWG 14
Section de raccordement du conducteur, AWG, min.
AWG 22
Section de raccordement du conducteur, rigide, max.
2,5 mm²
Section de raccordement du conducteur, rigide, min.
0,34 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
2,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0,34 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
2,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,34 mm²
Section de raccordement du conducteur, souple, max.
4 mm²
Section de raccordement du conducteur, souple, min.
0,34 mm²
Section de raccordement, semi-rigide, max.
2,5 mm²
Section de raccordement, semi-rigide, min.
0,34 mm²
Sens de raccordement
felső
Type de raccordement
SNAP IN

Généralités

Barrette de liaison équipée
TS 35
Normes
IEC 60947-7-2
Section de raccordement du conducteur, AWG, max.
AWG 14
Section de raccordement du conducteur, AWG, min.
AWG 22

Märkdata

Section nominale
2,5 mm²
Tension nominale par rapport bloc de jonction voisin
800 V
Tension nominale DC
800 V
Normes
IEC 60947-7-2
Genomgångsmotstånd enligt IEC 60947-7-x
1,33 mΩ
Tension de choc nominale
8 kV
Tension nominale de choc avec le bloc de jonction voisin
8 kV
Puissance dissipée conformément à CEI 60947-7-x
0,77 mW
Catégorie de surtension
III
Degré de pollution
3

Bemessungsdaten nach UL

Certificat Nº (cURus)
E60693
Taille du conducteur Câblage d'installation max. (cURus)
12 AWG
Taille du conducteur Câblage d'installation min. (cURus)
22 AWG
Taille du conducteur Câblage d'usine max. (cURus)
12 AWG
Taille du conducteur Câblage d'usine min. (cURus)
22 AWG

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
