Egenskaper

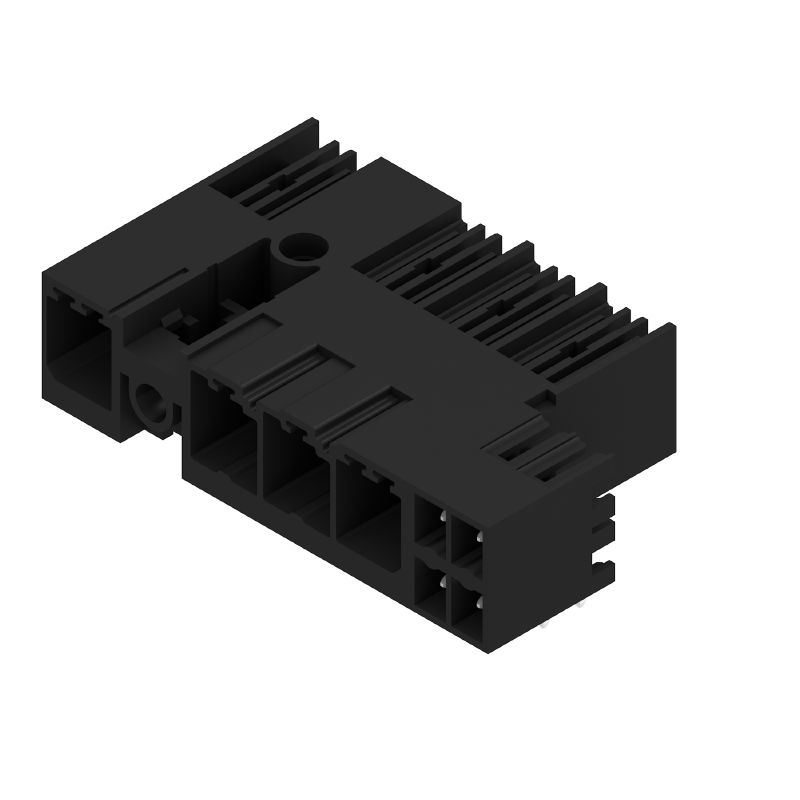

| Utförande | Kretskortsstickanslutning, Stiftlist, stängd på sidan, Mittfläns, THT/THR lödanslutning, 7.62 mm, Antal poler: 4, 90°, Lödstiftlängd (l): 2.6 mm, förtennad, svart, Box |
| Art.nr. | 2626800000 |
| Typ | SV-SMT 7.62HP/04/90MF2 SC/4 2.6SN BX |
| GTIN (EAN) | 4050118630060 |
| Förp. | 36 items |
| Produktparametrar |
IEC: 1000 V / 41 A UL: 300 V / 33 A |
| Förpackning | Box |
| Djup | 28,3 mm |
| Byggdjup (tum) | 1,114 inch |
| Höjd | 14 mm |
| Bygghöjd (tum) | 0,551 inch |
| Höjd lägstbyggande | 11,4 mm |
| Bredd | 46,69 mm |
| Byggbredd (tum) | 1,838 inch |
| Nettovikt | 22,22 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Produktfamilj | OMNIMATE Power – serie BV/SV 7.62HP |
| Anslutningstyp | Kretskortanslutning |
| Montering på kretskortet | THT/THR lödanslutning |
| Delning i mm (P) | 7,62 mm |
| Delning i tum (P) | 0,3 " |
| Anslutningsvinkel | 90° |
| Antal poler | 4 |
| Antal lödstift per pol | 2 |
| Lödstiftlängd (l) | 2,6 mm |
| Tolerans för stiftlängd | +0,1 / -0,3 mm |
| Dimensioner för lödstift | 0,8 x 1,0 mm |
| Diameter bestyckningshål (D) | 1,4 mm |
| Tolerans diameter bestyckningshål (D) | + 0,1 mm |
| L1 i mm | 30,48 mm |
| L1 i tum | 1,2 " |
| L2 i mm | 3,81 mm |
| L2 i tum | 0,15 " |
| Antal rader | 1 |
| Polradstal | 1 |
| Beröringsskydd enligt DIN VDE 57 | safe to back of hand above the printed circuit board |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 |
| Genomgångsmotstånd (6) | 2,00 mΩ |
| Koderbar | Ja |
| Max. instickskraft/pol | 12 N |
| Max. dragkraft/pol | 7 N |
| Isoleringsmaterial | PA 9T |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | II |
| CTI (Comparative Tracking Index) | ≥ 500 |
| Moisture Level (MSL) | 1 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | förtennad |
| Skiktstruktur för lödanslutningen | 1...3 µm Ni / 4...6 µm Sn matt |
| Skiktstruktur för stiftkontakten | 1...3 µm Ni / 4...6 µm Sn matt |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 130 °C |
| Temperaturområde Montage, min. | −25 °C |
| Temperaturområde Montage, max. | 130 °C |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 41 A |
| Märkström, max. antal poler (Tu=20°C) | 41 A |
| Märkström, min. antal poler (Tu=40°C) | 41 A |
| Märkström, max. antal poler (Tu=40°C) | 41 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 1 000 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 630 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 630 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 6 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 6 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 6 kV |
| Korttidströmhållfasthet | 3 x 1s mit 420 A |
| Institut (cURus) | CURUS |
| Certifikat nr (cURus) | E60693 |
| Märkspänning (användargrupp B / UL 1059) | 300 V |
| Märkspänning (användargrupp C / UL 1059) | 300 V |
| Märkspänning (användargrupp D / UL 1059) | 600 V |
| Märkström (användargrupp B / UL 1059) | 33 A |
| Märkström (användargrupp C / UL 1059) | 33 A |
| Märkström (användargrupp D / UL 1059) | 5 A |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Krypsträcka, min. | 9,6 mm |
| Luftsträcka, min. | 6,9 mm |
| Förpackning | Box |
| VPE-längd | 338 mm |
| VPE-bredd | 130 mm |
| VPE-höjd | 20 mm |
| Raster i mm (hybrid) |
|
| Delning i mm (Signal) | 3.81 mm |
| Raster i tum (hybrid) |
|
| Delning i tum (Signal) | 0.15 " |
| Poltal (hybrid) |
|
| Antal poler (Signal) | 4 |
| Antal lödstift per pol (hybrid) |
|
| Antal lödstift per pol (Signal) | 1 |
| Dimensioner för lödstift (hybrid) |
|
| Dimensioner för lödstift | 0,8 x 0,8 mm |
| Dimensioner för lödstift = d-tolerans (hybrid) |
|
| Dimensioner för lödstift = d-tolerans | -0,03 / +0,01 mm |
| Bestyckningshål-diameter (hybrid) |
|
| PCB håldiameter (Signal) | 1.3 mm |
| Bestyckningshål-diameter tolerans (hybrid) |
|
| PCB håldiametertolerans (Signal) | ± 0,1 mm |
| L2 i mm | 3,81 mm |
| L2 i tum | 0,15 " |
| Antal rader (hybrid) |
|
| Antal rader (Signal) | 2 |
| Kontaktmaterial (hybrid) |
|
| Kontaktmaterial (Signal) | CuMg |
| Kontaktyta (hybrid) |
|
| Kontaktyta (Signal) | förtennad |
| Skiktstruktur för lödanslutningen (hybrid) |
|
| Skiktstruktur för lödanslutningen (signal) | 1-3 µm Ni / 4-8 µm Sn |
| Skiktstruktur för stiftkontakten (hybrid) |
|
| Skiktstruktur för stiftkontakten (signal) | 1-3 µm Ni / 4-8 µm Sn |
| Märkspänning för överspänningsklass/nedsmutsningsgrad nivå II/2 (hybrid) |
|
| Märkspänning för överspänning klass/nedsmutningsgrad nivå II/2 (Signal) | 320 V |
| Märkspänning för överspänningsklass/nedsmutsningsgrad nivå III/2 (hybrid) |
|
| Märkspänning för överspänning klass/nedsmutningsgrad nivå III/2 (Signal) | 160 V |
| Märkspänning för överspänningsklass/nedsmutsningsgrad nivå III/3 (hybrid) |
|
| Märkspänning för överspänning klass/nedsmutningsgrad nivå III/3 (Signal) | 160 V |
| Märkstötspänning för överspänning klass/nedsmutsningsgrad nivå II/2 (hybrid) |
|
| Märkstötspänning för överspänning klass/nedsmutningsgrad nivå II/2 (Signal) | 2.5 kV |
| Märkstötspänning för överspänning klass/nedsmutsningsgrad nivå III/2 (hybrid) |
|
| Märkstötspänning för överspänning klass/nedsmutningsgrad nivå III/2 (Signal) | 2.5 kV |
| Märkstötspänning för överspänning klass/nedsmutsningsgrad nivå III/3 (hybrid) |
|
| Märkstötspänning för överspänning klass/nedsmutningsgrad nivå III/3 (Signal) | 2.5 kV |
| Korttids strömtålighet (hybrid) |
|
| Kortvarigt motstånd strömbeständighet (Signal) | 3 x 1s mit 80 A |
| Krypavstånd (hybrid) |
|
| Luftavstånd (hybrid) |
|
| Märkspänning (användargrupp B / CSA) (hybrid) |
|
| Märkspänning (användargrupp B / CSA) (Signal) | 300 V |
| Märkspänning (användargrupp C / CSA) (hybrid) |
|
| Märkspänning (användargrupp C / CSA) (Signal) | 50 V |
| Märkström (användargrupp B / CSA) (hybrid) |
|
| Märkström (användargrupp B / CSA) (Signal) | 9 A |
| Märkström (användargrupp C / CSA) (hybrid) |
|
| Märkström (användargrupp C / CSA) (Signal) | 9 A |
| Märkström (användargrupp D / CSA) (hybrid) |
|
| Märkström (användargrupp D / CSA) (Signal) | 9 A |
| Märkspänning (användargrupp B / UL 1059) (hybrid) |
|
| Märkspänning (användargrupp B / UL 1059) (Signal) | 300 V |
| Märkspänning (användargrupp C / UL 1059) (hybrid) |
|
| Märkspänning (användargrupp C / UL 1059) (Signal) | 50 V |
| Märkspänning (användargrupp D / UL 1059) (hybrid) |
|
| Märkspänning (användargrupp D / UL 1059) (Signal) | 300 V |
| Märkström (användargrupp B / UL 1059) (hybrid) |
|
| Märkström (användargrupp B / UL 1059) (Signal) | 5 A |
| Märkström (användargrupp C / UL 1059) (hybrid) |
|
| Märkström (användargrupp C / UL 1059) (Signal) | 5 A |
| Märkström (användargrupp D / UL 1059) (hybrid) |
|
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Tekniska data avser effektkontakterna • Tekniska data för signalkontakter: 50 V/5 A, avisoleringslängd 8 mm • Märkström relaterad till märkarea och min. antal poler. • Ritningsuppgift: P1=7,62 mm; P2=3,81 mm • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • MFX och MSFX: X= position för mittflänsen, t.ex. MF2, MSF3 • Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_308306) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2626800000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-03-01 |
| ECLASS 13.0 | 27-46-03-01 |
| ECLASS 14.0 | 27-46-03-01 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
