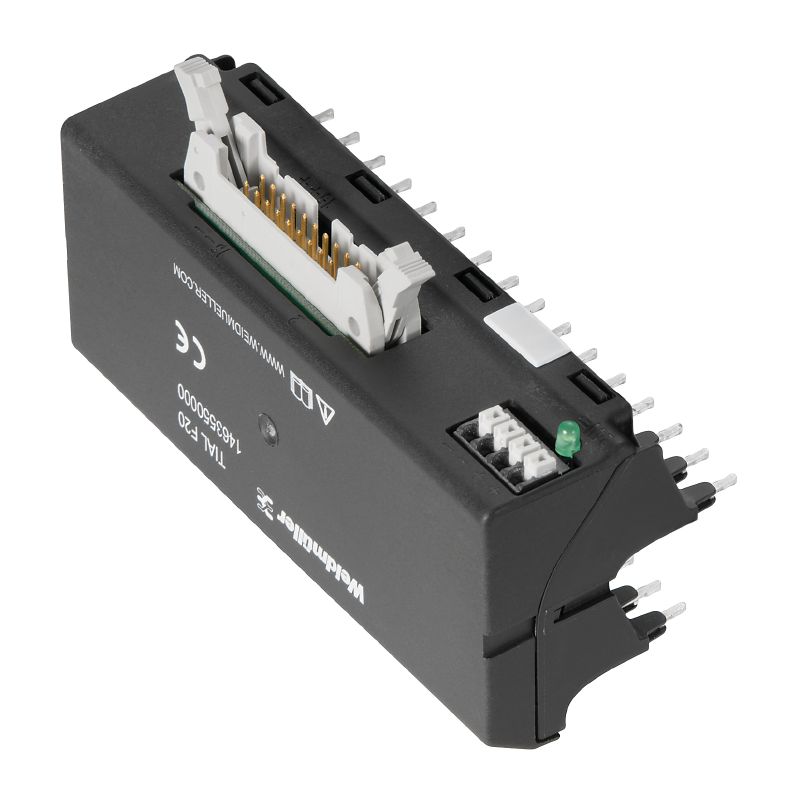

TIAL F20 — Produktillustration

Avbildning liknande

Ladda ner datablad Använda produkter

TIAL F20

TERMSERIES, Adapter, 20-polig hankontakt enligt DIN EN 60603-13, lång låsspak, Antal signalbanor: 16, Märkspänning DC : 24 V, Märkström (per signalbana): 60 mA

Produkt-ID 1463550000

Egenskaper

Allmänna beställningsdata

Utförande	TERMSERIES, Adapter, 20-polig hankontakt enligt DIN EN 60603-13, lång låsspak, Antal signalbanor: 16, Märkspänning DC : 24 V, Märkström (per signalbana): 60 mA
Art.nr.	1463550000
Typ	TIAL F20
GTIN (EAN)	4050118331783
Förp.	1 items

Mått och vikter

Djup	62 mm
Byggdjup (tum)	2,441 inch
Höjd	43 mm
Bygghöjd (tum)	1,693 inch
Bredd	102 mm
Byggbredd (tum)	4,016 inch
Nettovikt	88,4 g

Temperaturer

Lagertemperatur	-40 °C...85 °C
Drifttemperatur	-40 °C...60 °C
Fuktighet	5...95 % (inomhus), T_u = 40 °C, ingen kondensbildning

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)	7cI
REACH SVHC	No SVHC above 0.1 wt%

Signaler

Märkspänning DC	24 V
Likspänning, max.	30 V
Märkström (per signalbana)	60 mA
Ström (per signalbana), max.	1 A
Summaström för alla signaler, max.	1 A
Antal signalbanor	16

Allmänna uppgifter

Färgkod	svart
UL94 brännbarhetsklass för komponent	Komponent: Kapsling UL94 brännbarhetsklass: V-0

Isolationskoordinater

Märkspänning	32 V
Nedsmutsningsgrad	2
Överspänningskategori	III
Stöthållspänning	1,5 kV
Skyddsklass	IP20 efter installation

Ytterligare information om godkännanden/normer

Certifikat-nr (DNV)	TAA00001E5
Certifikat-Nr. (cULus)	E141197

Anslutningsdata (matning)

Ledaranslutningsteknik	PUSH IN
Antal plintar	4 (+,+,−,−)
Anslutningsområde, märkarea, min.	0,13 mm²
Anslutningsområde, märkarea, max.	1,5 mm²
Klingmått (försörjning)	6 x 3,5 mm

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35613)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46750)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1463550000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1463550000)
Användardokumentation	[Beipackzettel / Package Insert – de/en](https://mdcop.weidmueller.com/mediadelivery/asset/900_35624) [TEMRSERIES Adapter SPS Interface Kabel - Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_73883) [TERMSERIES Adapters PLC interface cables - English](https://mdcop.weidmueller.com/mediadelivery/asset/900_73884)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)

Klassificeringar

ETIM 6.0	EC002780
ETIM 7.0	EC002780
ETIM 8.0	EC002780
ETIM 9.0	EC002780
ECLASS 9.0	27-14-11-52
ECLASS 9.1	27-14-11-52
ECLASS 10.0	27-14-11-52
ECLASS 11.0	27-14-11-52
ECLASS 12.0	27-14-11-52
ECLASS 13.0	27-14-11-52
ECLASS 14.0	27-14-11-52

Godkännanden

Godkännanden	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat-Nr. (cULus)	E141197
