Egenskaper
| Utförande | TERMOPTO, Solid-state relä, Märkstyrspänning: 230 V AC +10 % / -15 % , Märkkopplingsspänning: 5...48 V DC, Varaktig ström: 0,5 A, Skruvanslutning |
| Art.nr. | 1189270000 |
| Typ | TOS 230VAC/48VDC 0.5A RC |
| GTIN (EAN) | 4032248100088 |
| Förp. | 10 items |
| Djup | 55 mm |
| Byggdjup (tum) | 2,165 inch |
| Höjd | 74,4 mm |
| Bygghöjd (tum) | 2,929 inch |
| Bredd | 6,1 mm |
| Byggbredd (tum) | 0,24 inch |
| Nettovikt | 20,6 g |
| Lagertemperatur | -40 °C...80 °C |
| Drifttemperatur | -20 °C...60 °C |
| Fuktighet | 5–95 % rel. fuktighet, Tu = 40 °C, ingen kondensbildning |
| MTTF | 2 500 a |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Märkstyrspänning | 230 V AC +10 % / -15 % |
| Märkstyrström | 6,4 mA AC |
| Märkeffekt | ≤ 1,5 VA |
| Statusindikering | Grön LED |

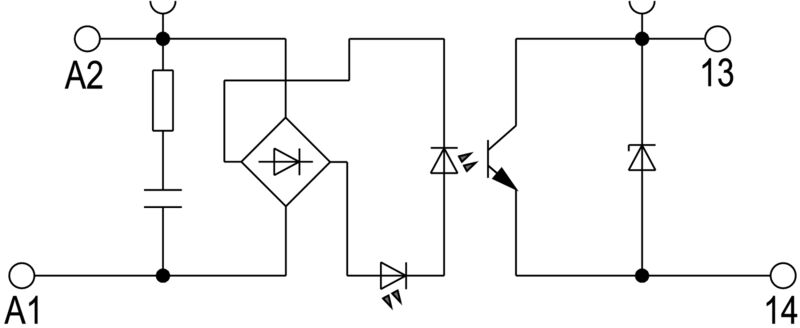

| Skyddskoppling |
RC-länk
Likriktare |
| ingångsfrekvens | 10 Hz |
| Märkkopplingsspänning | 5...48 V DC |
| Normalspänning | 0.5 A (DC1) |
| Märkkopplingsström | 500 mA |
| Belastningskategori | DC1 |
| Brytspänning DC, max. | 48 V |
| Inkopplingsfördröjning | <12.6 ms |
| Frånslagsfördröjning | <20.8 ms |
| Spänningsfall vid max. last | <1 V |
| Läckström | <10 µA |
| Kortslutningssäker | Nej |
| Skyddskoppling lastsida | Diod |
| Kontakttyp | 1 Slutande (Transistor) |
| Kopplingsfrekvens, max. (AC-manöverspänning) | 10 Hz |
| Skena | TS 35 |
| Färgkod | svart |
| UL94 brännbarhetsklass för komponent |
|
| Märkspänning | 300 V |
| Nedsmutsningsgrad | 2 |
| Överspänningskategori | III |
| Kryp- och luftsträcka styrsida - belastningssida | > 3 mm |
| Spänningstålighet styrsida - lastsida | 1,2 kVeff / 1 min. |
| Stöthållspänning | 4 kV (1,2/50 µs) |
| Skyddsklass | IP20 |
| Certifikat-Nr. (cULus) | E223474 |
| Ledaranslutningsteknik | Skruvanslutning |
| Avisoleringslängd nominellt | 9 mm |
| Åtdragningsmoment, min. | 0,4 Nm |
| Åtdragningsmoment, max. | 0,6 Nm |
| Anslutningsområde, märkarea | 2,5 mm² |
| Anslutningsområde, min. | 0,5 mm² |
| Anslutningsområde, max. | 4 mm² |
| Ledardiameter, AWG, min. | AWG 20 |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, entrådig min. | 0,5 mm² |
| Ledardiameter, entrådig max. | 4 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, fintrådig, max. | 2,5 mm² |
| Ledardiameter, fintrådig, min. (AWG) | AWG 20 |
| Ledardiameter, fintrådig, max. (AWG) | AWG 12 |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 1,5 mm² |
| Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min | 0,5 mm² |
| Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max. | 1,5 mm² |
| Klingmått | 6 x 3,5 mm |
| Godkännande/Certifikat/Dokument om överensstämmelse | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35359) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46770) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1189270000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1189270000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1189270000&norm=0) |
| Användardokumentation | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_35362) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| ETIM 9.0 | EC001504 |
| ECLASS 9.0 | 27-37-16-04 |
| ECLASS 9.1 | 27-37-16-04 |
| ECLASS 10.0 | 27-37-16-04 |
| ECLASS 11.0 | 27-37-16-04 |
| ECLASS 12.0 | 27-37-16-04 |
| ECLASS 13.0 | 27-37-16-04 |
| ECLASS 14.0 | 27-37-16-04 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E223474 |
