UR20-4DI-4DO-PN-FSOE-V2
Produktbild
UR20-4DI-4DO-PN-FSOE-V2
Blockschaltbild
UR20-4DI-4DO-PN-FSOE-V2

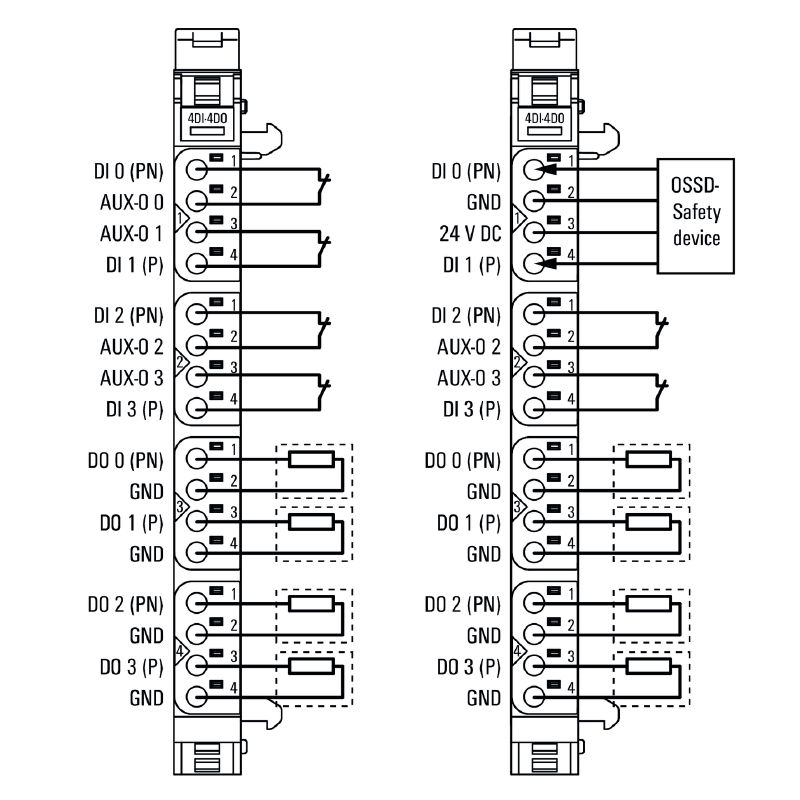

Anschlussbild
UR20-4DI-4DO-PN-FSOE-V2
Begriffserklärung

UR20-4DI-4DO-PN-FSOE-V2

Modul vzdálených I/O, IP20, Bezpečnost, Digitální signály, 4kanálové

Art.-Nr. 2464580000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Software Support Produkt Downloads
Zubehör 11 Ersatzteile 1 Verwandte Artikel 9
Approvals Všeobecné objednací údaje Dimensions and weights Teploty Environmental Product Compliance Digitale Eingänge Digitale Ausgänge Anschlussdaten Allgemeine Daten Versorgung Sicherheitskennwerte gem. EN 61508 Sicherheitskennwerte gem. EN 62061 Sicherheitskennwerte gem. EN ISO 13849 Systemdaten Clasificaciones

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d2e83968-d07b-4c8a-82b2-25cf0c69fee7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/343066b4-2123-4788-b278-3ff01ec50f19/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E141197
Zertifikat-Nr. (cULusEX)
E223527

Všeobecné objednací údaje

Ausfuehrung
Modul vzdálených I/O, IP20, Bezpečnost, Digitální signály, 4kanálové
Best.-Nr.
2464580000
Art
UR20-4DI-4DO-PN-FSOE-V2
GTIN (EAN)
4050118479287
VPE
1 Штука

Dimensions and weights

Tiefe
76 mm
Depth (inches)
2,992 inch
Höhe
120 mm
Altura (pulgadas)
4,724 inch
Breite
11,5 mm
폭 (인치)
0,453 inch
Befestigungsmaß Höhe
128 mm
Net weight
90,2 g

Teploty

Lagertemperatur
-40 °C ... +85 °C
Betriebstemperatur
-20 °C...60 °C

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant with exemption
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Углеродный след продукта
  • Производственный цикл:
    8,849 kg CO2 eq.

Digitale Eingänge

Anzahl
4
Anzahl Digitale Eingänge
4
Eingangsfilter
konfigurierbar
Eingangsspannung High
> 11 V
Eingangsspannung Low
<5 V
Eingangstyp
Typ 1 gem. IEC 61131-2
Typ 3 gem. IEC 61131-2
Einzelkanaldiagnose
Ja
Kurzschlussfest
Ja
Moduldiagnose
Ja
Sensor-Versorgung
Ja
Verpolungsschutz
Ja

Digitale Ausgänge

Aktor-Anschluss
2-Leiter
Ansprechzeit der Schutzschaltung (Strombegrenzung)
<100μs
Anzahl
4
Anzahl Digitale Ausgänge
4
Ausgangsstrom pro Kanal, max.
0,5 A
Ausgangsstrom pro Modul, max.
2 A
Einzelkanaldiagnose
Ja
Kurzschlussfest
Ja
Moduldiagnose
Ja
Rückwirkungsfrei
Nein

Anschlussdaten

Anschlussart
PUSH IN
Anzahl
4
Leiteranschlussquerschnitt, eindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, eindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26

Allgemeine Daten

Brennbarkeitsklasse nach UL 94
V-0
Luftdruck (Betrieb)
≥ 795 hPa (Höhe ≤ 2000 m)  gem. DIN EN 61131-2
Luftdruck (Lagerung)
1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m)  gem. DIN EN 61131-2
Luftdruck (Transport)
1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m)  gem. DIN EN 61131-2
Luftfeuchtigkeit (Betrieb)
10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Luftfeuchtigkeit (Lagerung)
10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Luftfeuchtigkeit (Transport)
10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Prüfspannung
500 V
Schock
15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27
Tragschiene
TS 35
Verschmutzungsgrad
2
Vibrationsfestigkeit
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6
Überspannungskategorie
II

Versorgung

Stromaufnahme aus IOUT (jeweiligs Power-Segment)
20 mA + Last
Stromaufnahme aus Isys, typ.
8 mA
Verpolungsschutz
Ja
Versorgungsspannung
24 V DC +20 %/ -15 %
über den Systembus

Sicherheitskennwerte gem. EN 61508

Anteil sicherheitsgerichteter Ausfälle (SFF)
98 %
Erreichbares Sicherheitsniveau Ausgänge
SIL 3
Erreichbares Sicherheitsniveau Eingänge
Single-channel circuit 1oo1: SIL 2; Dual-channel circuit 1oo2: SIL 3
HFT (Hardware-Fehlertoleranz) Ausgänge
1
HFT (Hardware-Fehlertoleranz) Eingänge
Einkanalige Beschaltung 1oo1: 0
Zweikanalige Beschaltung 1oo2: 1
PFD (Ausfallwahrscheinlichkeit pro Anforderung) Ausgänge
1,85*10⁻⁵
PFD (Ausfallwahrscheinlichkeit pro Anforderung) Eingänge
Einkanalige Beschaltung 1oo1: 8,77*10⁻⁴
Zweikanalige Beschaltung 1oo2: 1,85*10⁻⁵
PFH (Ausfallwahrscheinlichkeit je Stunde in 1/h) Ausgänge
2,17*10⁻¹⁰
PFH (Ausfallwahrscheinlichkeit je Stunde in 1/h) Eingänge
Single-channel circuit 1oo1: 10⁻⁸
Dual-channel circuit 1oo2: 2,17*10⁻¹⁰

Sicherheitskennwerte gem. EN 62061

Erreichbares Sicherheitsniveau Ausgänge
SILCL 3
Erreichbares Sicherheitsniveau Eingänge
Einkanalige Beschaltung 1oo1: SILCL 2
Zweikanalige Beschaltung 1oo2: SILCL 3
Fehlerreaktionszeit
Einkanalige Beschaltung 1oo1: 5 s
PFH (Ausfallwahrscheinlichkeit je Stunde in 1/h) Ausgänge
5,56*10⁻⁹
PFH (Ausfallwahrscheinlichkeit je Stunde in 1/h) Eingänge
Einkanalige Beschaltung 1oo1: 10⁻⁸
Zweikanalige Beschaltung 1oo2: 2,94*10⁻⁹

Sicherheitskennwerte gem. EN ISO 13849

Diagnosedeckungsgrad (DC) Eingänge
Einkanalige Beschaltung 1oo1: 90%
Zweikanalige Beschaltung 1oo2: 99%
Erreichbares Sicherheitsniveau Ausgänge
Ple, Kategorie 4
Erreichbares Sicherheitsniveau Eingänge
PLd, category 2 / architecture 1oo1 (1 channel)
PLe, category 4 / architecture 1oo2 (2 channels)
MTTF
100 a

Systemdaten

Feldbusprotokoll
EtherCAT
Galvanische Trennung
DC 500 V zwischen Strompfaden
Modulart
Sicheres Ein- und Ausgangsmodul
mögliche Leitertechnik
2 Leiter
4 Leiter
Schnittstelle
u-remote Systembus
Übertragungsrate Systembus, max.
48 MBit/s

Clasificaciones

ETIM 8.0
EC001599
ETIM 9.0
EC001599
ETIM 10.0
EC001599
ECLASS 14.0
27-24-26-05
ECLASS 15.0
27-24-26-05
