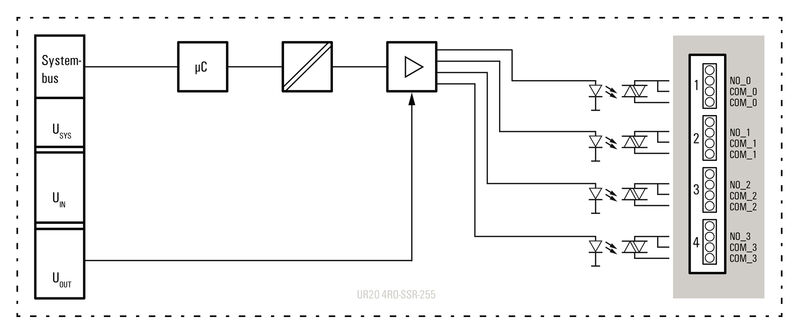

UR20-4RO-SSR-255 — Block diagram

Vy av stift underifrån

UR20-4RO-SSR-255 — Connection diagram

UR20-4RO-SSR-255 — Förklaring av förkortningar

Ladda ner datablad

UR20-4RO-SSR-255

Remote I/O-modul, IP20, Digitalsignaler, Utgång, Relä

Produkt-ID 1315540000

Egenskaper

Allmänna beställningsdata

Utförande	Remote I/O-modul, IP20, Digitalsignaler, Utgång, Relä
Art.nr.	1315540000
Typ	UR20-4RO-SSR-255
GTIN (EAN)	4050118118445
Förp.	1 items

Mått och vikter

Djup	76 mm
Byggdjup (tum)	2,992 inch
Höjd	120 mm
Bygghöjd (tum)	4,724 inch
Bredd	11,5 mm
Byggbredd (tum)	0,453 inch
Montagemått höjd	128 mm
Nettovikt	47 g

Lagertemperatur	-40 °C ... +85 °C
Drifttemperatur	-20 °C ... +60 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	82327f13-cd27-455a-ab5b-a62e1996dcf8

digitala utgångar

Antal	4
Individuell kanaldiagnos	Nej
Kopplingsfrekvens, max.	20 Hz
Kopplingsspänning, max.	255 V AC, UL: 277 V AC
Kortslutningssäker	Nej
Max. reaktionstid, hög	10 ms
Max. reaktionstid, låg	10 ms
Max. utgångsström per kanal, min.	50 mA
Moduldiagnos	Ja
Samtidighetsfaktor	min.: 0 % nominell: 0 % max.: 0 %
Typ	SSR/Triac
Utgångsström per kanal, max.	1 A
Utgångsström per modul, max.	4 A
Återkopplingsfri	Ja

Anslutningsdata

Anslutningstyp	PUSH IN
Antal	4
Ledararea, fintrådig, min.	0,14 mm²
Ledardiameter, entrådig max.	1,5 mm²
Ledardiameter, entrådig min.	0,14 mm²
Ledardiameter, entrådig, max. (AWG)	AWG 16
Ledardiameter, entrådig, min. (AWG)	AWG 26
Ledardiameter, fintrådig, max.	1,5 mm²
Ledardiameter, fintrådig, max. (AWG)	AWG 16
Ledardiameter, fintrådig, min. (AWG)	AWG 26

Brännbarhetsklass enligt UL 94	V-0
Luftfuktighet (drift)	10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Luftfuktighet (lagring)	10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Luftfuktighet (transport)	10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Lufttryck (drift)	≥ 795 hPa (höjd ≤ 2 000 m) enligt DIN EN 61131-2
Lufttryck (lagring)	1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2
Lufttryck (transport)	1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2
Nedsmutsningsgrad	2
Provspänning	500 V
Skena	TS 35
Stöt	15 g över 11 ms, halv sinusvåg, motsv. IEC 60068-2-27
Vibrationstålighet	5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm amplitud enligt IEC 60068-2-6 8,4 Hz ≤ f ≤ 150 Hz: 1 g acceleration enligt IEC 60068-2-6
Överspänningskategori	II

Spänningsförsörjning	24 V DC +20 %/ -15 % över systembussen
Strömförbrukning från I_sys, typ.	8 mA
Strömförbrukning från I_ut (aktuellt effektsegment)	<15 mA

Anslutning	PUSH IN
Diagnostiska data	1 Bit
Fältbussprotokoll	PROFINET IRT PROFINET RT CC-Link IE TSN IEC 61162-450 PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link
Galvanisk isolation	500 V DC mellan strömbanororna
Gränssnitt	u-remote systembuss
Modultyp	Digital utgångsmodul
Möjlig anslutning	1 ledare 2 ledare
Processdata	4 Bit
Överföringshastighet för systembuss, max.	48 Mbit

Godkännande/Certifikat/Dokument om överensstämmelse	[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738) [Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262434) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281439) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate - ClassNK](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51806) [Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1315540000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1315540000)
Användardokumentation	[MAN_U-REMOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496) [MAN_U-REMOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)

Klassificeringar

ETIM 6.0	EC001599
ETIM 7.0	EC001599
ETIM 8.0	EC001599
ETIM 9.0	EC001599
ECLASS 9.0	27-24-26-04
ECLASS 9.1	27-24-26-04
ECLASS 10.0	27-24-26-04
ECLASS 11.0	27-24-26-04
ECLASS 12.0	27-24-26-04
ECLASS 13.0	27-24-26-04
ECLASS 14.0	27-24-26-04

Godkännanden	![ABS](/picture/ABS.gif) ![BURVER](/picture/BURVER.gif) ![CCCEX](/picture/CCCEX.gif) ![CCS](/picture/CCS.gif) ![CE](/picture/CE.gif) ![CLASSNK](/picture/CLASSNK.gif) ![CULUS](/picture/CULUS.gif) ![CULUSEX](/picture/CULUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KOREANCERT](/picture/KOREANCERT.gif) ![KR](/picture/KR.gif) ![LLOYDSREG](/picture/LLOYDSREG.gif) ![RINA](/picture/RINA.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat-Nr. (cULus)	E141197
Certificat-nr (cULusEX)	E223527
