UR20-FBC-EIP

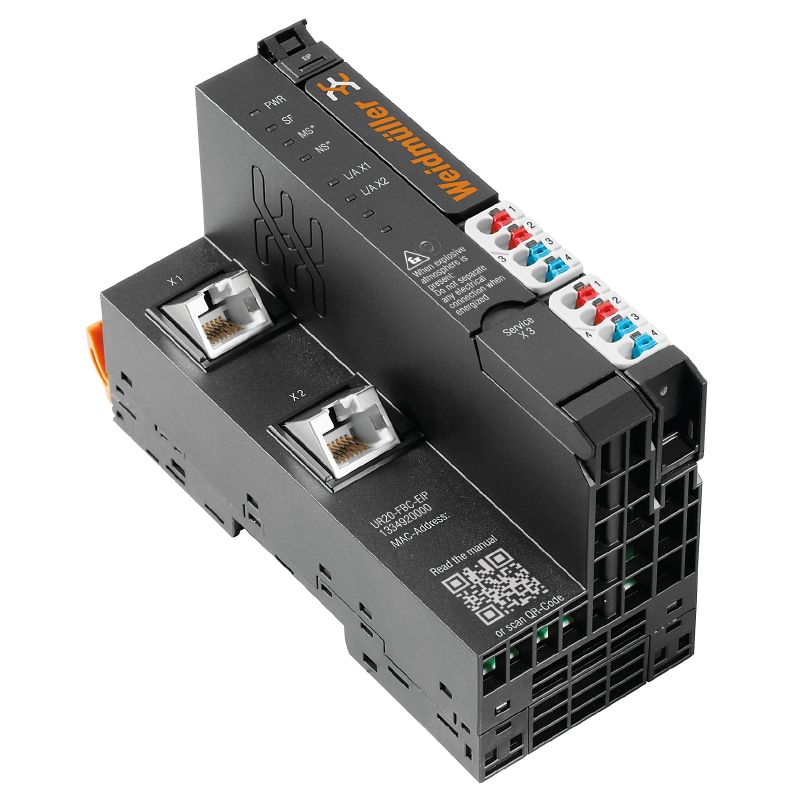

UR20-FBC-EIP — Produktillustration

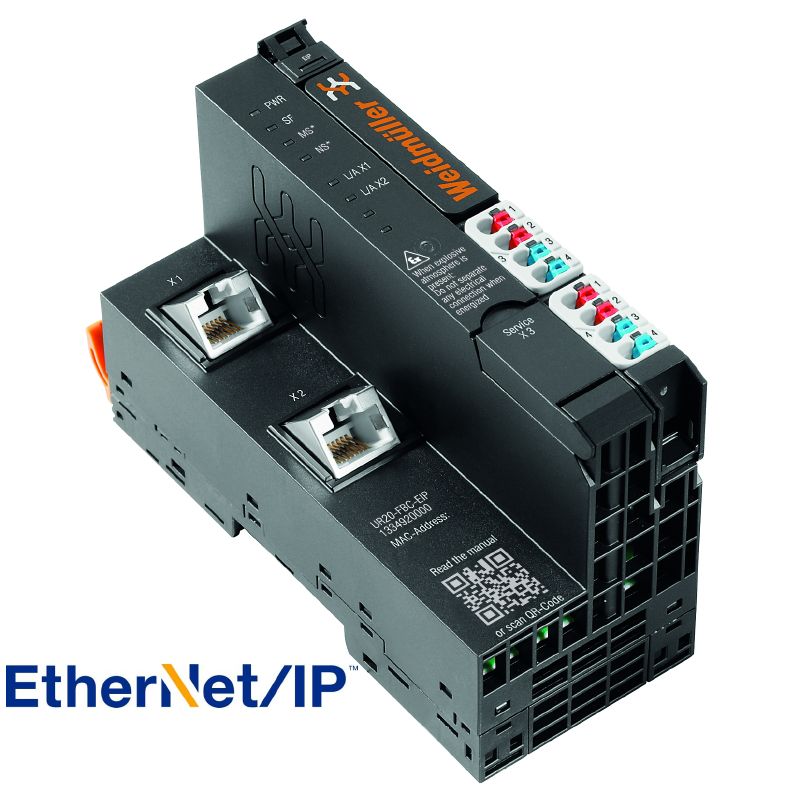

Avbildning liknande

UR20-FBC-EIP — Block diagram

UR20-FBC-EIP — Connection diagram

UR20-FBC-EIP — Förklaring av förkortningar

Ladda ner datablad

UR20-FBC-EIP

Remote I/O-fältbusskopplare, IP20, Ethernet, EtherNet/IP

Produkt-ID 1334920000

Egenskaper

Allmänna beställningsdata

Utförande	Remote I/O-fältbusskopplare, IP20, Ethernet, EtherNet/IP
Art.nr.	1334920000
Typ	UR20-FBC-EIP
GTIN (EAN)	4050118138160
Förp.	1 items

Mått och vikter

Djup	76 mm
Byggdjup (tum)	2,992 inch
Höjd	120 mm
Bygghöjd (tum)	4,724 inch
Bredd	52 mm
Byggbredd (tum)	2,047 inch
Montagemått höjd	128 mm
Nettovikt	223 g

Lagertemperatur	-40 °C ... +85 °C
Drifttemperatur	-20 °C ... +60 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)	7a, 7cI
REACH SVHC	Lead 7439-92-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP	98e19a7e-033b-4e68-93e3-c47b30de875e

Anslutningsdata

Anslutningstyp	PUSH IN
Ledararea, fintrådig, min.	0,14 mm²
Ledardiameter, entrådig max.	1,5 mm²
Ledardiameter, entrådig min.	0,14 mm²
Ledardiameter, entrådig, max. (AWG)	AWG 16
Ledardiameter, entrådig, min. (AWG)	AWG 26
Ledardiameter, fintrådig, max.	1,5 mm²
Ledardiameter, fintrådig, max. (AWG)	AWG 16
Ledardiameter, fintrådig, min. (AWG)	AWG 26

Brännbarhetsklass enligt UL 94	V-0
Luftfuktighet (drift)	10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Luftfuktighet (lagring)	10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Luftfuktighet (transport)	10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Lufttryck (drift)	≥ 795 hPa (höjd ≤ 2 000 m) enligt DIN EN 61131-2
Lufttryck (lagring)	1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2
Lufttryck (transport)	1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2
Nedsmutsningsgrad	2
Provspänning	500 V
Skena	TS 35
Stöt	15 g över 11 ms, halv sinusvåg, motsv. IEC 60068-2-27
Vibrationstålighet	5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm amplitud enligt IEC 60068-2-6 8,4 Hz ≤ f ≤ 150 Hz: 1 g acceleration enligt IEC 60068-2-6
Överspänningskategori	II

Matningsspänning för utgångar	24 V DC +20 %/ -15 %
Matningsspänning, system och ingångar	24 V DC +20 %/ -15 %
Matningsström för I_in (strömingångskretsen)	min.: 10 000 mA nominell: 10 000 mA max.: 10 000 mA
Matningsström för I_in (strömingångskretsen) , max.	10 A
Matningsström för I_ut (strömutgångkretsen)	min.: 10 000 mA nominell: 10 000 mA max.: 10 000 mA
Matningsström för I_ut (strömutgångskretsen) , max.	10 A
Matningsström för systemet, max.	4 A
Spänningsförsörjning	24 V DC +20 %/ -15 % över systembussen
Strömförbrukning från I_sys, typ.	112 mA

Anslutning	2x RJ45 stickkontaktdon
Diagnostiska data	3 008 Byte
Fältbussprotokoll	EtherNet/IP
Gränssnitt	u-remote systembuss
Gränssnitt för konfigurering	Micro USB 2.0
max. antal moduler	64
Modultyp	Busskopplare
Parameterdata	4 kByte
Processdata	988 Byte
Överföringshastighet för fältbuss, max.	100 Mbit/s
Överföringshastighet för systembuss, max.	48 Mbit/s

Viktig hänvisningstext

Produktinformation

The matching end brackets are included with the coupler.

Godkännande/Certifikat/Dokument om överensstämmelse	[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738) [Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [UR20 coupler CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_311448) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_273634) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281446) [20211018 Security Advisory – Remote I/O fieldbus couplers (IP20) affected by INFRA:HALT vulnerabilities](https://mdcop.weidmueller.com/mediadelivery/asset/900_244952) [20220621 Security Advisory - EtherNet/IP Fieldbus Coupler out-of-bounds write](https://mdcop.weidmueller.com/mediadelivery/asset/900_262103) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate - ClassNK](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [WI13ATEX0002 Power Calc](https://mdcop.weidmueller.com/mediadelivery/asset/900_216512)
Teknikuppgifter Data	[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) [Quick start guide -- UR20-FBC-EIP (all variants) Quick Start Guide - Commissioning with Allen-Bradley MicroLogix 1400](https://mdcop.weidmueller.com/mediadelivery/asset/900_246232) [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304351) [Application notes -- UR20-EIP Importing module data from the u-remote web server into Studio 5000](https://mdcop.weidmueller.com/mediadelivery/asset/900_307833)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1334920000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1334920000)
Meddelande om produktändring	[Release-Notes - Firmware, EDS and Supported modules list](https://mdcop.weidmueller.com/mediadelivery/asset/900_49700)
Programvara	[Firmware -- Application_Note_Firmwareupdate_UR20_coupler_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49331) [Firmware -- Application_Note_Firmwareupdate_UR20_coupler_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49332) [Device description -- Current EDS file EtherNet/IP coupler HW2](https://mdcop.weidmueller.com/mediadelivery/asset/900_68270) [Driver -- USB driver](https://mdcop.weidmueller.com/mediadelivery/asset/900_88417) [Software -- CIP Bridging](https://mdcop.weidmueller.com/mediadelivery/asset/900_229264) [Library and function block -- Language_Pack_UR20_FBC](https://mdcop.weidmueller.com/mediadelivery/asset/900_58377) [Firmware -- Archiv Firmware files EtherNet/IP coupler HW1](https://mdcop.weidmueller.com/mediadelivery/asset/900_68263) [Firmware -- Current Firmware file EtherNet/IP coupler HW1](https://mdcop.weidmueller.com/mediadelivery/asset/900_68264) [Device description -- Archiv EDS files EtherNet/IP coupler HW1](https://mdcop.weidmueller.com/mediadelivery/asset/900_68265) [Device description -- Current EDS file EtherNet/IP coupler HW1](https://mdcop.weidmueller.com/mediadelivery/asset/900_68266) [Firmware -- Archiv Firmware files EtherNet/IP coupler HW2](https://mdcop.weidmueller.com/mediadelivery/asset/900_68267) [Firmware -- Current Firmware files EtherNet/IP coupler HW2](https://mdcop.weidmueller.com/mediadelivery/asset/900_68268) [Device description -- Archiv EDS files EtherNet/IP coupler HW2](https://mdcop.weidmueller.com/mediadelivery/asset/900_68269)
Användardokumentation	[MAN_U-REMOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496) [MAN_U-REMOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) [MAN_UR20_WEBSERVER_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_53286) [MAN_UR20_WEBSERVER_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_53287)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)

Klassificeringar

ETIM 6.0	EC001603
ETIM 7.0	EC001603
ETIM 8.0	EC001603
ETIM 9.0	EC001603
ECLASS 9.0	27-24-26-07
ECLASS 9.1	27-24-26-07
ECLASS 10.0	27-24-26-07
ECLASS 11.0	27-24-26-07
ECLASS 12.0	27-24-26-07
ECLASS 13.0	27-24-26-07
ECLASS 14.0	27-24-26-07

Godkännanden	![ABS](/picture/ABS.gif) ![BURVER](/picture/BURVER.gif) ![CCCEX](/picture/CCCEX.gif) ![CCS](/picture/CCS.gif) ![CE](/picture/CE.gif) ![CLASSNK](/picture/CLASSNK.gif) ![CULUS](/picture/CULUS.gif) ![CULUSEX](/picture/CULUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KOREANCERT](/picture/KOREANCERT.gif) ![KR](/picture/KR.gif) ![LLOYDSREG](/picture/LLOYDSREG.gif) ![RINA](/picture/RINA.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat-Nr. (cULus)	E141197
Certificat-nr (cULusEX)	E223527
