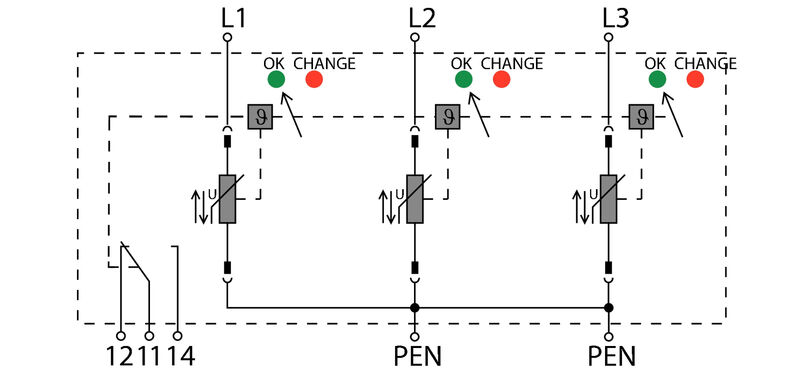

VPU AC II 3 R 150/50

Överspänningsavledare, Lågspänning, Överspänningsskydd, Med fjärrkontakt, TN-C

Produkt-ID 2591700000

Utförande	Överspänningsavledare, Lågspänning, Överspänningsskydd, Med fjärrkontakt, TN-C
Art.nr.	2591700000
Typ	VPU AC II 3 R 150/50
GTIN (EAN)	4050118599244
Förp.	1 items

RoHS-kompatibilitetsstatus	Kompatibel utan undantag
REACH SVHC	No SVHC above 0.1 wt%

Omgivningstemperatur (drift), max.	85 °C
Märkspänning U_N	120 V
MCOV (L-PE)	150 V
SCCR	200 kA
I_n	20 kA
Kategori	SPD TYPE 1CA
Omgivningstemperatur (drift), min.	−40 °C
Certifikat nr (cURus)	E3542610000
MODE	all modes
VPR (L-L)	1 000 V
VPR (L-PE)	600 V
Spänningstyp	AC
UL-energinät	3-phase WYE

Anslutningstyp	PUSH IN
Avisoleringslängd	8 mm
Ledaranslutningsarea, entrådig, max.	1,5 mm²
Ledaranslutningsarea, entrådig, min.	0,14 mm²

Brännbarhetsklass enligt UL 94	V-0
Byggform	Installationskapsling; 3 TE Insta IP20
Färgkod	orange svart
Höjdområde för drift	≤ 4000 m
Optisk funktionsdisplay	grön = ok, röd = avledare defekt, byt ut
Segment	Energifördelning
Skena	TS 35
Skyddsklass	IP20 efter installation
Utförande	Överspänningsskydd Med fjärrkontakt

Nedsmutsningsgrad	2
Överspänningskategori	III

Antal poler	3
Avledningsström (typ III)	3 kA
Avledningsström I_max. (8/20 µs) ledare-PE	50 kA
Avledningsström I_n (8/20 µs) ledare-PE	20 kA
Energikoordinater (≤10 m)	Typ II Typ III
Frekvensområde, max.	60 Hz
Frekvensområde, min.	50 Hz
Följdströmssläckande förmåga I_fi	ingen efterföljande nätström att ta hänsyn till
Högsta normalspänning, Uc (AC)	150 V
Kombinerad stöt U_OC	6 kV
Kortslutningsström I_{SCCR (Short Circuit Current Rating)}	50 kA
Kravklass enligt EN 61643-11	T2 T3
Kravklass enligt IEC 61643-11	Typ II Typ III
Läckström vid U_n	0,5 mA
Lågspänningsnät	TN-C
Märkspänning (AC)	120 V
Normer	IEC 61643-11 EN 61643-11 UL 1449
Nätspänning	120 V / 240 V
Reaktionstid	≤ 25 ns
Signalkontakt	250 V 1A 1CO
Skyddsnivå U_p vid I_N (L/N-PE)	≤ 1,25 kV
Spänningstyp	AC
Säkring	Ingen säkring krävs ≤ 315 A gG 250 A gG @50 kA Isccr 315 A gG @25 kA Isccr
Temporär överspänning - TOV	229 V
Överspänningsskydd typ	T2

Avisoleringslängd	18 mm
Ledaranslutningsteknik	Skruvanslutning
Anslutningstyp	Skruvanslutning
Avisoleringslängd nominellt	18 mm
Åtdragningsmoment, min.	3 Nm
Åtdragningsmoment, max.	4,5 Nm
Anslutningsområde, märkarea	16 mm²
Anslutningsområde, min.	1,5 mm²
Anslutningsområde, max.	35 mm²
Ledardiameter, entrådig min.	1,5 mm²
Ledardiameter, entrådig max.	16 mm²
Ledararea, fintrådig, min.	1,5 mm²
Ledardiameter, fintrådig, max.	25 mm²
Anslutningsarea, flertrådig, min.	1,5 mm²
Anslutningsarea, flertrådig, max.	35 mm²

Spänningstyp

Tidsperiod

5 År

Produktinformation

Avsedd för DC-applikationer. Använd SIBA-säkring av typ NH2XL aR/aSF DC 1500 V

Överskrift för figur 02	Produktillustration
Bildtext-02	Abb.ähnlich

Godkännande/Certifikat/Dokument om överensstämmelse	[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_80488)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87999)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2591700000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2591700000)
Upphandlingsspecifikation	[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607) [Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608)
Användardokumentation	[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_90755)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)

Godkännanden	![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif) ![VDE](/picture/VDE.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat nr (cURus)	E3542610000
