VPU ZPA S I 3+1 RA 300/12,5

Överspänningsavledare, Lågspänning, Läckströmsfri, TN-C-S, TN-S, TT, IT med N

Produkt-ID 2830920000

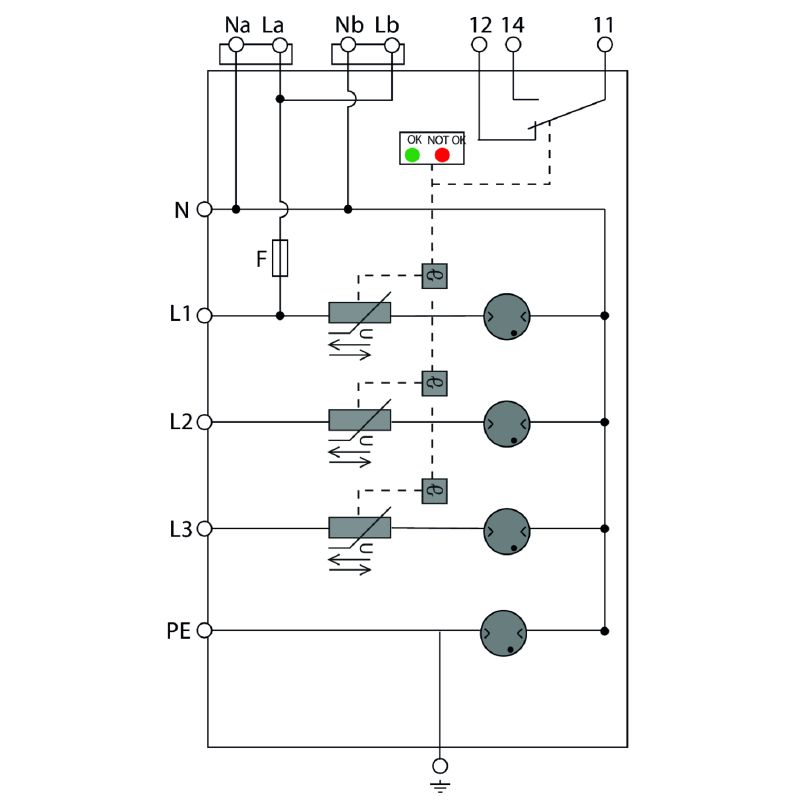

Egenskaper

Allmänna beställningsdata

Utförande	Överspänningsavledare, Lågspänning, Läckströmsfri, TN-C-S, TN-S, TT, IT med N
Art.nr.	2830920000
Typ	VPU ZPA S I 3+1 RA 300/12,5
GTIN (EAN)	4064675390121
Förp.	1 items

Mått och vikter

Djup	101,6 mm
Byggdjup (tum)	4 inch
Höjd	230,6 mm
Bygghöjd (tum)	9,079 inch
Bredd	36 mm
Byggbredd (tum)	1,417 inch
Nettovikt	661 g

Temperaturer

Lagertemperatur	-40 °C...85 °C
Drifttemperatur	-40 °C...85 °C
Fuktighet	5...95 % (ingen daggbildning)

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel utan undantag
REACH SVHC	No SVHC above 0.1 wt%

Anslutningsdata fjärrmeddelande

Anslutningstyp	Skruvanslutning
Ledaranslutningsarea, entrådig, max.	1,5 mm²
Ledaranslutningsarea, entrådig, min.	0,14 mm²
Åtdragnignsmoment max.	0,4 Nm

Allmänna data

Brännbarhetsklass enligt UL 94	V-0
Byggform	för 40 mm samlingsskenor
Färgkod	grå
Hjälpkontakt	Ja
Höjdområde för drift	≤ 4000 m
Optisk funktionsdisplay	grön = ok, röd = avledare defekt, byt ut
Segment	Energifördelning
Skyddsklass	IP30 i kombination med beröringsskydd IP20
Utförande	Läckströmsfri

Märkdata IEC/EN

Antal poler	1
Avledningsström I_max. (8/20 µs) ledare-PE	40 kA
Avledningsström I_max. (8/20 µs) N-PE	100 kA
Avledningsström I_n (8/20 µs) ledare-PE	20 kA
Avledningsström I_n (8/20 µs) N-PE	80 kA
Blixtstötström, I_imp (10/350 µs) (N-PE)	50 kA
Blixttestström I_imp(10/350 µs) (L-PE)	12,5 kA
Energikoordinater (≤10 m)	Typ I Typ II Typ III
Följdströmssläckande förmåga I_fi	ingen efterföljande nätström att ta hänsyn till
Högsta normalspänning, Uc (AC)	300 V
Högsta normalspänning, Uc (N-PE)	305 V
Kombinerad stöt U_OC	6 kV
Kortslutningsström I_{SCCR (Short Circuit Current Rating)}	25 kA
Kravklass enligt EN 61643-11	T1 T2 T3
Kravklass enligt IEC 61643-11	Typ I Typ II Typ III
Läckström vid U_n	5 µA
Lågspänningsnät	TN-C-S TN-S TT IT med N
Märkspänning (AC)	240 V
Normer	IEC 61643-11 EN 61643-11
Nätspänning	230 V / 400 V
Reaktionstid	≤ 100 ns
Signalkontakt	1 CO 250 V AC, 1 A / 125 V DC, 30 mA
Skyddsnivå U_p vid I_N (L/N-PE)	≤ 1,5 kV
Skyddsnivå U_p vid I_N (N-PE)	≤ 1,5 kV
Spänningstyp	AC
Säkring	Ingen säkring krävs ≤ 160 A gG
Temporär överspänning - TOV	442 V
Överspänningsskydd typ	T1 T2 T3

Anslutningsdata

Avisoleringslängd	12 mm
Ledaranslutningsteknik	Skruvanslutning
Anslutningstyp	klämd
Åtdragningsmoment, max.	4,5 Nm
Anslutningsområde, märkarea	16 mm²
Anslutningsområde, min.	4 mm²
Anslutningsområde, max.	35 mm²
Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min	16 mm²
Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max.	25 mm²
Anslutningsarea, flertrådig, min.	16 mm²
Anslutningsarea, flertrådig, max.	35 mm²

Elektriska data

Spänningstyp

Allmänna data

Antal poler	1
Skyddsklass	IP30 i kombination med beröringsskydd IP20
Färgkod	grå

Garanti

Tidsperiod

5 År

Viktig hänvisningstext

Produktinformation

Gäller endast IT-strömsystem där jordanslutningen på fördelningstransformatorn förbinds med jord hos kunden (RE=RA på bild 44.A1 i IEC 60634-4-44:2018).
