Egenskaper
| Utförande | Flervånings-radplint, Skruvanslutning, svart, 4 mm², 800 V, 800 V, Antal anslutningar: 4, Antal våningar: 2, TS 35, V-0, Wemid |
| Art.nr. | 1068050000 |
| Typ | WDK 4N SW |
| GTIN (EAN) | 4032248822171 |
| Förp. | 50 items |
| Djup | 63,25 mm |
| Byggdjup (tum) | 2,49 inch |
| Byggdjup inkl. montageskena | 64,15 mm |
| Höjd | 60 mm |
| Bygghöjd (tum) | 2,362 inch |
| Bredd | 6,1 mm |
| Byggbredd (tum) | 0,24 inch |
| Nettovikt | 14,69 g |
| Lagertemperatur | -25 °C...55 °C |
| Temperaturområde för användning | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| REACH SVHC | / |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| Material | Wemid |
| Färgkod | svart |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Certifikat nr. (ATEX) | DEMKO15ATEX1346U |
| Certifikat nr. (IECEX) | IECEXULD15.0003U |
| Max. spänning (ATEX) | 550 V |
| Ström (ATEX) | 30 A |
| Ledararea max. (ATEX) | 6 mm² |
| Max. spänning (IECEX) | 550 V |
| Ström (IECEX) | 30 A |
| Ledararea max. (IECEX) | 6 mm² |
| Temperaturområde för användning | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Märkning EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU märkning | II 2 G D |
| Utförande |
Skruvanslutning
för jackbar överkoppling öppen på en sida |
| Ändplatta krävs | Ja |
| Antal potentialer | 2 |
| Antal våningar | 2 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, max. | 1,5 mm² |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, min. | 0,5 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, max. | 1,5 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, min. | 0,5 mm² |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Ja |
| Monteringstyp | ihakad |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | Skruvanslutning |
| Anslutningsarea, flertrådig, max. | 6 mm² |
| Anslutningsarea, flertrådig, min. | 1,5 mm² |
| Anslutningsområde, max. | 6 mm² |
| Anslutningsområde, min. | 0,13 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Skruvanslutning |
| Anslutningstyp 2 | Skruvanslutning |
| Antal anslutningar | 4 |
| Avisoleringslängd | 8 mm |
| Elektrisk momentskruvdragare typ DMS | 2 |
| Klingmått | 6 x 3,5 mm |
| Klämskruv | M 3 |
| Ledararea, entrådig, max. | 6 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 4 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 4 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, fintrådig, max. | 4 mm² |
| Tolkdorn enligt 60 947-1 | A4 |
| Åtdragningsmoment, max. | 1 Nm |
| Åtdragningsmoment, min. | 0,5 Nm |
| Certifikat nr. (CSA) | 200039-1057876 |
| Ledararea max. (CSA) | 10 AWG |
| Ledararea min. (CSA) | 26 AWG |
| Spänning grupp C (CSA) | 300 V |
| Spänning grupp D (CSA) | 600 V |
| Ström Gr C (CSA) | 30 A |
| Ström Gr D (CSA) | 5 A |
| Utskjutande mått TS 35 | 30 mm |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| Märkarea | 4 mm² |
| Märkspänning | 800 V |
| Märkspänning DC | 800 V |
| Märkström | 32 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 2 mΩ |
| Märkstötspänning | 8 kV |
| Förlusteffekt enligt IEC 60947-7-x | 1,02 W |
| Nedsmutsningsgrad | 3 |
| Certifikat nr. (UR) | E60693 |
| Ledarstorlek Factory wiring max (UR) | 10 AWG |
| Ledarstorlek Factory wiring min (UR) | 26 AWG |
| Ledarstorlek Field wiring max (UR) | 10 AWG |
| Ledarstorlek Field wiring min (UR) | 26 AWG |
| Spänning grupp C (UR) | 600 V |
| Ström Gr C (UR) | 35 A |

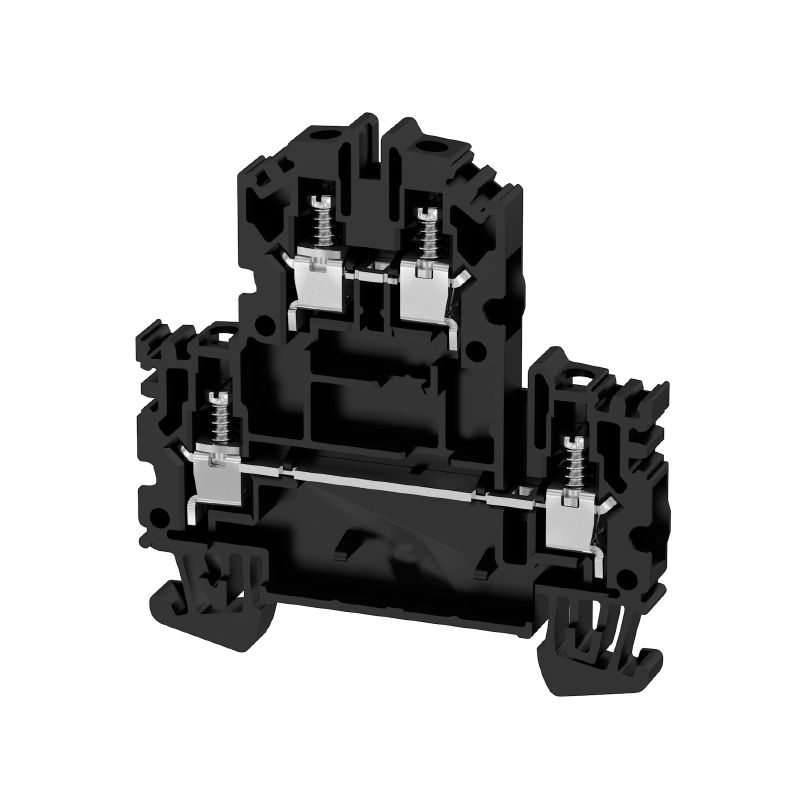

| Överskrift för figur 02 | Produktillustration |
| Bildtext-02 | Avbildning liknande |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[Attestatin of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35842)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253965) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_76891) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_76893) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_84528) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89272) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89276) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178479) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253966) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60211) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1068050000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1068050000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1068050000&norm=0) |
| Användardokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI WDK4N-WPE 4N PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102977) [NTI WDK4N WPE 4N DU-PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102978) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| Godkännanden |           |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr. (UR) | E60693 |
| Certifikat nr (cURusEX) | E184763 |
