製品情報

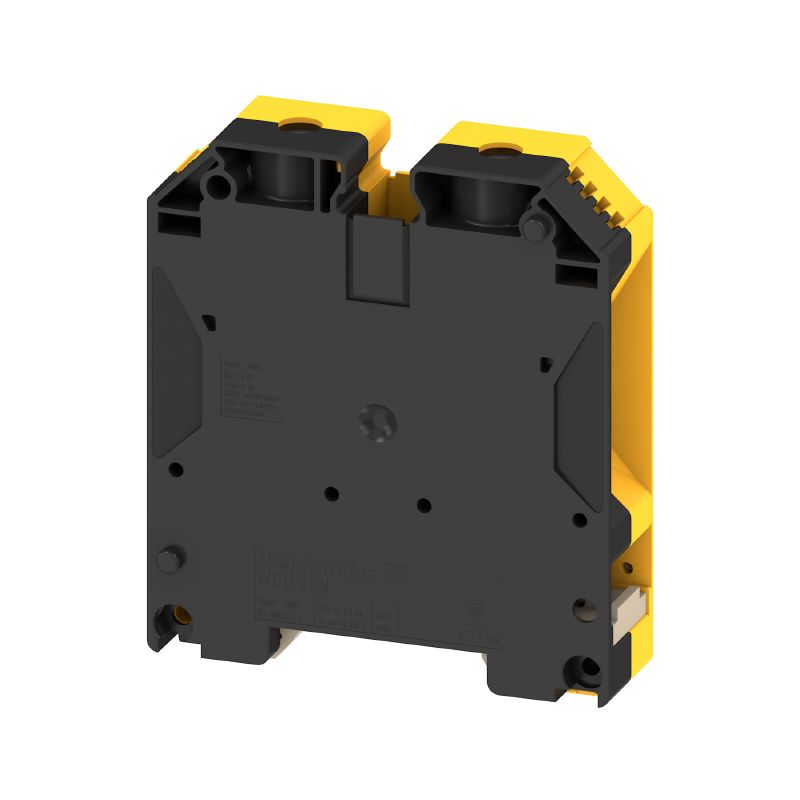

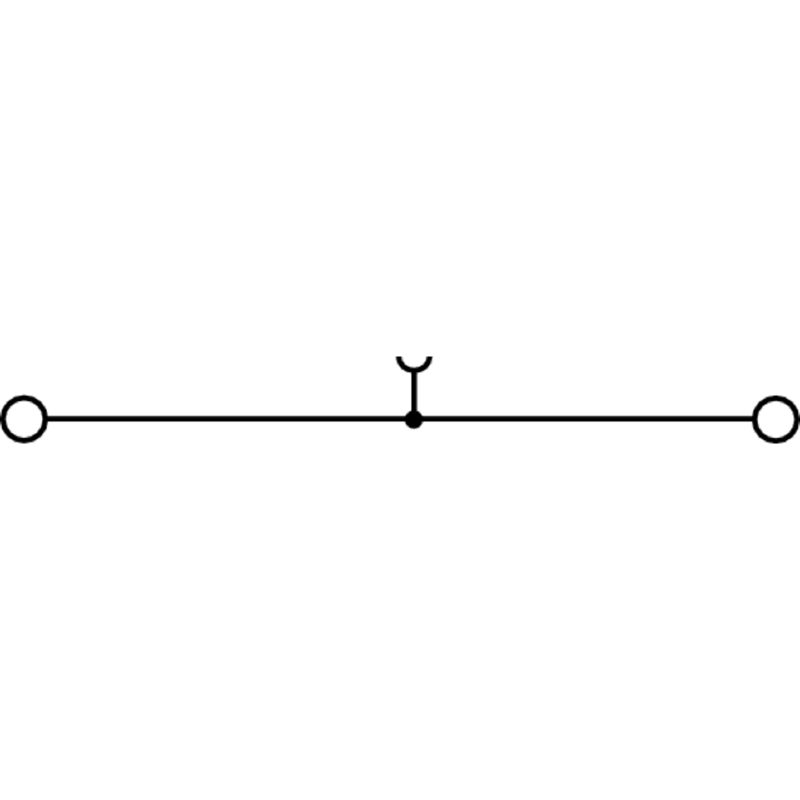

| バージョン | フィードスルー端子台, ねじ接続, 黒/黄色, 70 mm², 192 A, 1000 V, 接続数: 2, レベル数: 1, TS 35, V-0, Wemid, 130 °C |
| 注文番号 | 2000100000 |
| 種別 | WDU 70N/35 GE/SW |
| GTIN (EAN) | 4050118455335 |
| 数量 | 10 items |
| 深さ | 85 mm |
| 奥行き（インチ） | 3.346 inch |
| DIN レールを含む奥行き | 86 mm |
| 高さ | 75 mm |
| 高さ（インチ） | 2.953 inch |
| 幅 | 20.5 mm |
| 幅（インチ） | 0.807 inch |
| 正味重量 | 119.233 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | 黒/黄色 |
| UL 94 可燃性等級 | V-0 |
| 証明書番号（ATEX） | DEMKO14ATEX1338U |
| 証明書番号（IECEX） | IECEXULD14.0005U |
| 最大電圧（ATEX） | 690 V |
| 電流（ATEX） | 184 A |
| 最大導体断面積（ATEX） | 70 mm² |
| 最大電圧（IECEX） | 690 V |
| 電流（IEEX） | 184 A |
| 最大導体断面積（IECEX） | 70 mm² |
| マーキング EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU ラベル | II 2 G D |
| バージョン |
ねじ接続
ねじ込み可能な交差接続用 閉鎖状態 |
| エンドカバープレートの要求 | いいえ |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | はい |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | はい |
| 設置アドバイス | 直接実装 |
| 接続種別、追加接続 | ねじ接続 |
| IEC 60947-1 準拠のゲージ | B11 |
| クランプネジ | M 8 |
| クランプ範囲、最大 | 95 mm² |
| クランプ範囲、最小 | 16 mm² |
| 刃寸法 | S6 （DIN 6911） |
| 導体接続断面積 AWG、最大. | AWG 0 |
| 接続数 | 2 |
| 接続断面、撚線、最大 | 95 mm² |
| 接続断面、撚線、最小 | 16 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 締付けトルク、最大. | 12 Nm |
| 締付けトルク、最小. | 8 Nm |
| 被覆剥き長さ | 22 mm |
| 配線接続断面 AWG、最小 | AWG 6 |
| 配線接続断面、ソリッドコア、最小 | 16 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 70 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 16 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 50 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 16 mm² |
| 配線接続断面、細径撚線、最大 | 70 mm² |
| 配線接続断面、細径撚線、最小 | 16 mm² |
| 配線接続断面ソリッドコア、最大 | 16 mm² |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 0 |
| 標準 | IEC 60947-7-1 |
| 設置アドバイス | 直接実装 |
| 配線接続断面 AWG、最小 | AWG 6 |
| 定格断面 | 70 mm² |
| 定格電圧 | 1,000 V |
| 定格 DC 電圧 | 1,000 V |
| 定格電流 | 192 A |
| 最大導体電流 | 232 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 0.17 mΩ |
| 定格インパルス耐電圧 | 8 kV |
| IEC 60947-7-xに準拠した出力損失 | 6.14 W |
| 汚染度 | 3 |
| コンダクタサイズファクトリ配線最小（cURus） | 6 AWG |
| コンダクタサイズフィールド配線、最大（cURus） | 0 AWG |
| コンダクタサイズフィールド配線、最小（cURus） | 6 AWG |
| 導体サイズ工場配線最大（cURus） | 0 AWG |
| 現在のサイズ C（cURus） | 150 A |
| 証明書番号（cURus） | E60693 |
| 電圧サイズ C（cURus） | 600 V |
| 承認/証明書/適合証明書 |
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37519) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65640) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2000100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2000100000) |
| ユーザ文書 |
[NTI WDU/WPE 70N/35](https://mdcop.weidmueller.com/mediadelivery/asset/900_72413)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_97219) [User documentation WZAD](https://mdcop.weidmueller.com/mediadelivery/asset/900_184624) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 認可 |         |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
