Egenskaper
| Utförande | Bultplintar, Genomgångs-radplint, Märkarea: 50 mm², Bultanslutning, PA 66/6 |
| Art.nr. | 1780860000 |
| Typ | WF 8 |
| GTIN (EAN) | 4032248219346 |
| Förp. | 25 items |
| Djup | 63,5 mm |
| Byggdjup (tum) | 2,5 inch |
| Höjd | 67 mm |
| Bygghöjd (tum) | 2,638 inch |
| Bredd | 22,8 mm |
| Byggbredd (tum) | 0,898 inch |
| Nettovikt | 46,174 g |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Isoleringsmaterial | PA 66/6 |
| Färgkod | mörkbeige |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Ändplatta krävs | Nej |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 1 |
| Nivåer internt överkopplade | Nej |
| Skena | TS 35 |
| explosionstestat utförande | Ja |
| Anslutningsarea, flertrådig, max. | 50 mm² |
| Anslutningsarea, flertrådig, min. | 2,5 mm² |
| Anslutningsområde, max. | 50 mm² |
| Anslutningsområde, min. | 2,5 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Bultanslutning |
| Antal anslutningar | 1 |
| Ledararea, entrådig, max. | 50 mm² |
| Ledararea, entrådig, min. | 2,5 mm² |
| Ledararea, fintrådig, min. | 2,5 mm² |
| Ledardiameter, AWG, max | AWG 0 |
| Ledardiameter, AWG, min. | AWG 12 |
| Ledardiameter, fintrådig, max. | 50 mm² |
| Certifikat nr. (CSA) | 200039-1244019 |
| Ledararea max. (CSA) | 0 AWG |
| Ledararea min. (CSA) | 14 AWG |
| Spänning grupp C (CSA) | 1000 V |
| Ström Gr C (CSA) | 200 A |
| Ledardiameter, AWG, max | AWG 0 |
| Ledardiameter, AWG, min. | AWG 12 |
| Skena | TS 35 |
| Märkarea | 50 mm² |
| Märkspänning | 1 000 V |
| Märkström | 150 A |
| Ström med max. ledare | 150 A |
| Certifikat nr. (UR) | E60693 |
| Ledarstorlek Factory wiring max (UR) | 0 AWG |
| Ledarstorlek Factory wiring min (UR) | 14 AWG |
| Spänning grupp C (UR) | 1000 V |
| Ström Gr C (UR) | 150 A |

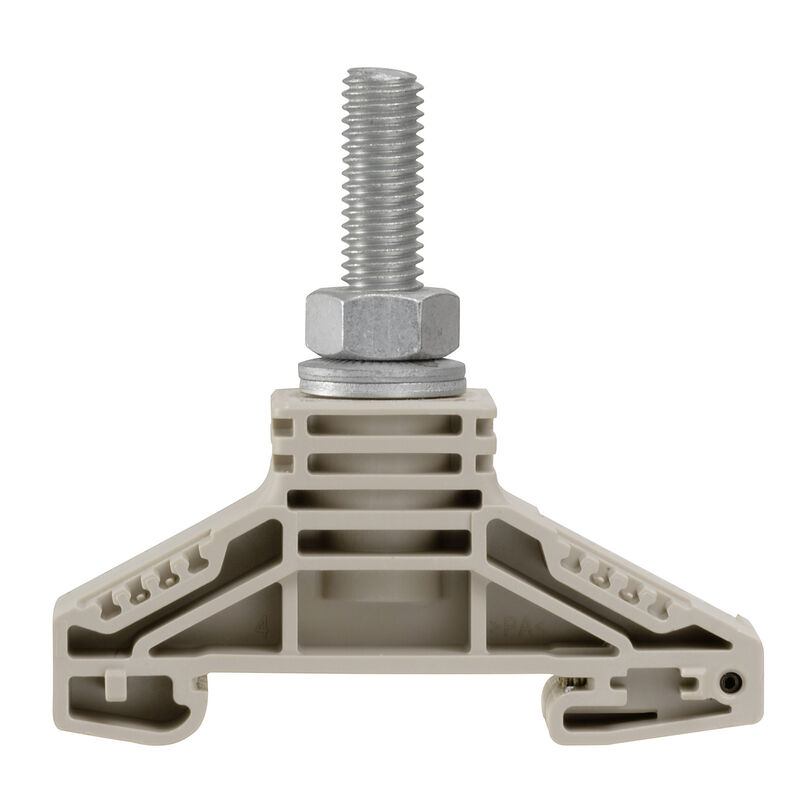

| Överskrift för figur 02 | Produktillustration |
| Bildtext-02 | Avbildning liknande |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89225)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89226) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37295) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63655) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1780860000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1780860000) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Godkännanden |      |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certifikat nr. (UR) | E60693 |
