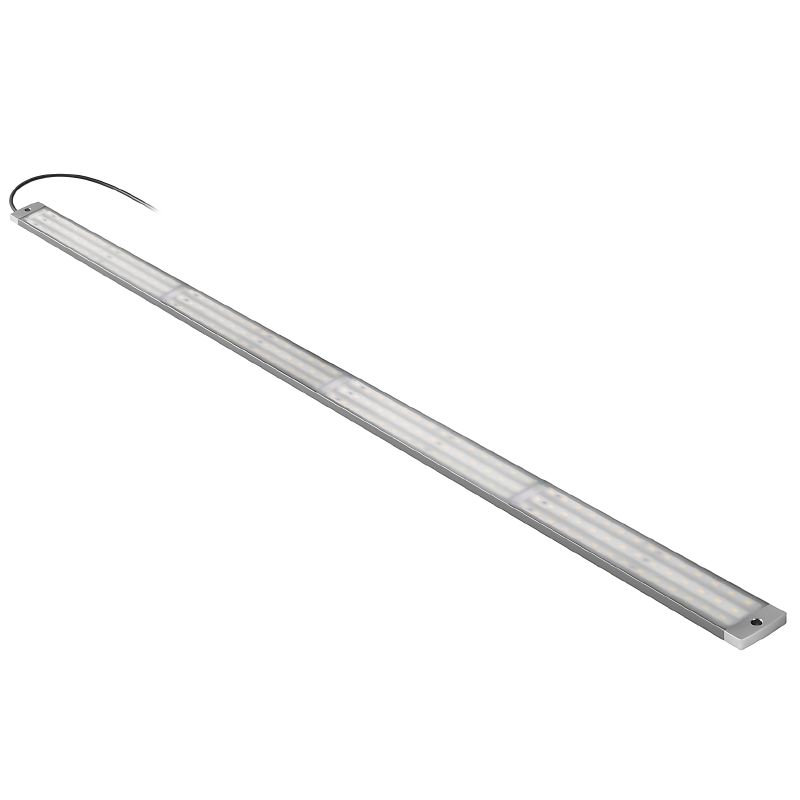

WIL-LWXXXX-2700D024-860SXX3.0BXXXXXXXX
WIL-LWXXXX-2700D024-860SXX3.0BXXXXXXXX
Profilritning
WIL-LWXXXX-2700D024-860SXX3.0BXXXXXXXX

WIL-LWXXXX-2700D024-860SXX3.0BXXXXXXXX

Produkt-ID 2821360000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 12 Använda produkter 2
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Tekniska data för kabel Anslutningsdata Elektriska data Allmänna tekniska data Materialdata Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E354496

Allmänna beställningsdata

Art.nr.
2821360000
Typ
WIL-LWXXXX-2700D024-860SXX3.0BXXXXXXXX
GTIN (EAN)
4064675358800
Förp.
1  items

Mått och vikter

Djup
40  mm
Byggdjup (tum)
1,575  inch
Höjd
8  mm
Bygghöjd (tum)
0,315  inch
Bredd
860  mm
Byggbredd (tum)
33,858  inch
Nettovikt
226  g

Temperaturer

Drifttemperatur
-20 - 60°C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bf1e8170-69bb-4440-b3e0-4da351a9a3b0
EPREL-registreringsnummer
1324798

Tekniska data för kabel

Kabel material
PUR
Mantelfärg
svart
Kapslingsmaterial
hårdanodiserat aluminium
Kabellängd
3  m

Anslutningsdata

Utförande
Ledningsände öppen
Kodering
A-kodad
Anslutningsgänga
utan
Koppling
Hane 4 (trådar: svarta) kontroll vit LED, hane 3 (trådar: blå)

Elektriska data

Märkspänning
24 V DC
Märkström
1.21 A
Effekt
29.1 W
Reglerbar effekt
Ja

Allmänna tekniska data

Anslutningstyp
Förkonfektionerad kabel
Elektronisk utrustning på rullande materiel
Nej
LED-modulens form
rektangulär
Rekommenderad klass i enlighet med UL för användning av energiförsörjning
NEC klass 2
Antal LED
168
Ljusfärg (CCT)
2700K
Warm white
Ljusström
2 898  lm
Utsläppsvinkel
40  °
Ljusstyrka
996  lux
Livslängd
60.000 h
Monteringstyp
Skruvmontering
Avstånd mellan borrhål
845  mm
Slagtålighet
IK05
Skyddsklass
IP67
Verkningsgradsklass (enligt EU-direktiv nr. 874/2012)
F

Materialdata

Kapslingsmaterial
hårdanodiserat aluminium
Gjutmassa
PUR V0
Material i frontkåpor
Zinkpressgjutning
förnicklad

Klassificeringar

ETIM 6.0
EC000996
ETIM 7.0
EC000996
ETIM 8.0
EC000996
ETIM 9.0
EC000996
ETIM 10.0
EC000996
ECLASS 9.1
27-11-06-35
ECLASS 10.0
27-11-06-35
ECLASS 11.0
27-11-06-35
ECLASS 12.0
27-11-06-35
ECLASS 13.0
27-11-06-35
ECLASS 14.0
27-11-06-35
ECLASS 15.0
27-11-06-35
