Egenskaper
Utförande | Täckhuv (plint), Wemid |
Art.nr. | 2503380000 |

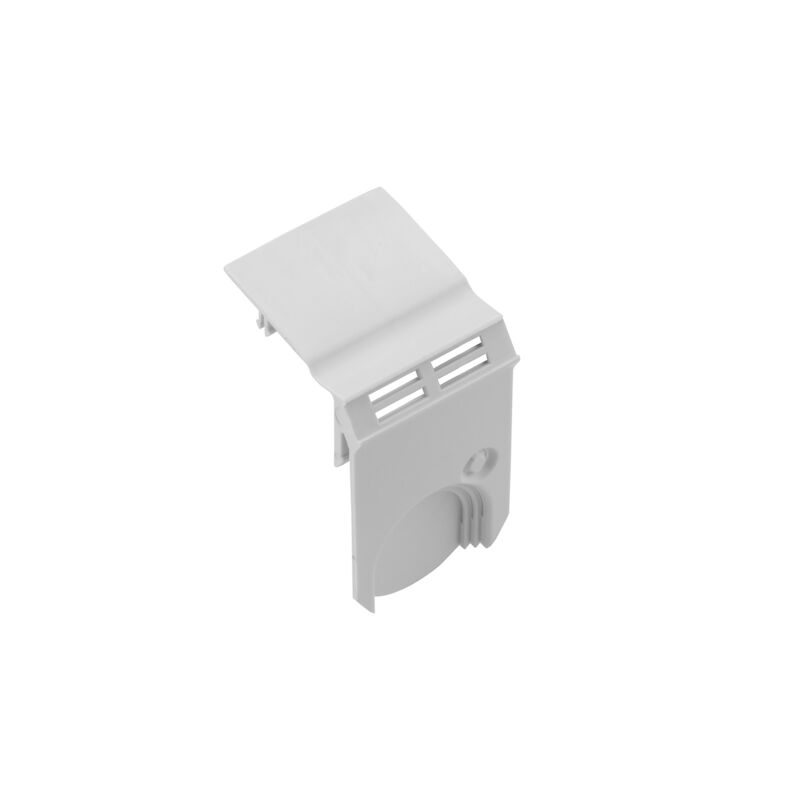

Typ | WPDPC X32 GY |
GTIN (EAN) | 4050118533347 |
Förp. | 12 items |
Djup | 72,1 mm |
Byggdjup (tum) | 2,839 inch |
Höjd | 26,03 mm |
Bygghöjd (tum) | 1,025 inch |
Bredd | 30,1 mm |
Byggbredd (tum) | 1,185 inch |
Nettovikt | 4,103 g |
RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
REACH SVHC | No SVHC above 0.1 wt% |
Material | Wemid |
Färgkod | ljusgrå |
Brännbarhetsklass enligt UL 94 | V-0 |
Ändplatta krävs | Nej |
Nivåer internt överkopplade | Nej |
explosionstestat utförande | Nej |
Godkännande/Certifikat/Dokument om överensstämmelse | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39848) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2503380000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2503380000) |
Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002848 |
ETIM 7.0 | EC002848 |
ETIM 8.0 | EC002848 |
ETIM 9.0 | EC002848 |
ECLASS 9.0 | 27-14-11-92 |
ECLASS 9.1 | 27-14-11-92 |
ECLASS 10.0 | 27-14-11-92 |
ECLASS 11.0 | 27-14-11-92 |
ECLASS 12.0 | 27-14-11-92 |
ECLASS 13.0 | 27-25-03-90 |
ECLASS 14.0 | 27-25-03-90 |
ROHS | Uppfyllelse |
Är tillbehör till
-
Produkt-ID:2502840000VPE:1 items
Potentialfördelningsplint, Skruvanslutning, svart, 185 mm², 353 A, 1000 V, Antal anslutningar: 4, Antal våningar: 1, TS 35, V-0, Wemid
-
Produkt-ID:2502770000VPE:1 items
Potentialfördelningsplint, Skruvanslutning, grön, 185 mm², 353 A, 1000 V, Antal våningar: 1, TS 35, V-0, Wemid
-
Produkt-ID:2502830000VPE:1 items
Potentialfördelningsplint, Skruvanslutning, brun, 185 mm², 353 A, 1000 V, Antal anslutningar: 4, Antal våningar: 1, TS 35, V-0, Wemid
-
Produkt-ID:2502800000VPE:1 items
Potentialfördelningsplint, Skruvanslutning, ljusgrå, 185 mm², 353 A, 1000 V, Antal anslutningar: 4, Antal våningar: 1, TS 35, V-0, Wemid
-
Produkt-ID:2502810000VPE:1 items
Potentialfördelningsplint, Skruvanslutning, blå, 185 mm², 353 A, 1000 V, Antal anslutningar: 4, Antal våningar: 1, TS 35, V-0, Wemid
-
Produkt-ID:2502790000VPE:1 items
Potentialfördelningsplint, Skruvanslutning, svart, 185 mm², 353 A, 1000 V, Antal våningar: 1, TS 35, V-0, Wemid
-
Produkt-ID:2502820000VPE:1 items
Potentialfördelningsplint, Skruvanslutning, grön, 185 mm², 353 A, 1000 V, Antal anslutningar: 4, Antal våningar: 1, TS 35, V-0, Wemid
-
Produkt-ID:2502750000VPE:1 items
Potentialfördelningsplint, Skruv / Lödanslutning, ljusgrå, 185 mm², 353 A, 1000 V, Antal våningar: 1, TS 35, V-0, Wemid
-
Produkt-ID:2502780000VPE:1 items
Potentialfördelningsplint, Skruvanslutning, brun, 185 mm², 353 A, 1000 V, Antal våningar: 1, TS 35, V-0, Wemid
-
Produkt-ID:2502760000VPE:1 items
Potentialfördelningsplint, Skruvanslutning, blå, 185 mm², 353 A, 1000 V, Antal våningar: 1, TS 35, V-0, Wemid
