Egenskaper

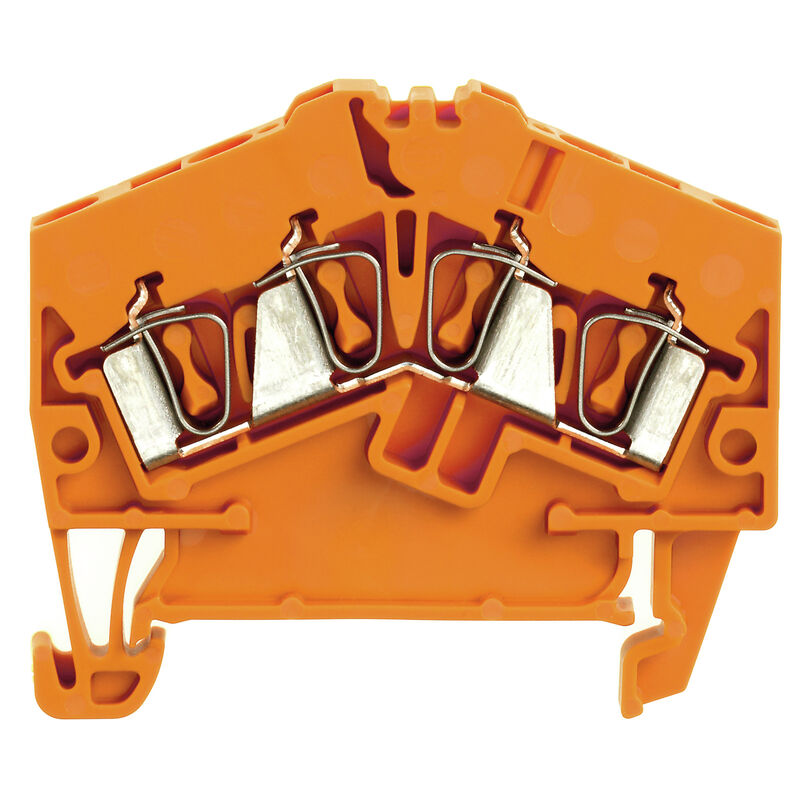

| Utförande | Genomgångs-radplint, Fjäderanslutning, 2.5 mm², 800 V, 24 A, orange |
| Art.nr. | 1706080000 |
| Typ | ZDU 2.5-2/4AN OR |
| GTIN (EAN) | 4008190915421 |
| Förp. | 100 items |
| Djup | 43 mm |
| Byggdjup (tum) | 1,693 inch |
| Byggdjup inkl. montageskena | 44 mm |
| Höjd | 50,5 mm |
| Bygghöjd (tum) | 1,988 inch |
| Bredd | 5,1 mm |
| Byggbredd (tum) | 0,201 inch |
| Nettovikt | 7,32 g |
| Lagertemperatur | -25 °C...55 °C |
| Temperaturområde för användning | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 120 °C |
| REACH SVHC | / |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| Material | Wemid |
| Färgkod | orange |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Certifikat nr. (ATEX) | DEMKO16ATEX1808U |
| Certifikat nr. (IECEX) | IECEXULD16.0036U |
| Max. spänning (ATEX) | 550 V |
| Ström (ATEX) | 21 A |
| Ledararea max. (ATEX) | 4 mm² |
| Max. spänning (IECEX) | 550 V |
| Ström (IECEX) | 21 A |
| Ledararea max. (IECEX) | 4 mm² |
| Temperaturområde för användning | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Märkning EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU märkning | II 2 G D |
| Utförande |
Fjäderanslutning
för jackbar överkoppling öppen på en sida |
| Ändplatta krävs | Ja |
| Antal våningar | 1 |
| Antal klämställen per våning | 4 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena | TS 35 |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Ja |
| Monteringstyp | ihakad |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | Fjäderanslutning |
| Anslutningsarea, flertrådig, max. | 0,5 mm² |
| Anslutningsarea, flertrådig, min. | 2,5 mm² |
| Anslutningsområde, max. | 2,5 mm² |
| Anslutningsområde, min. | 0,13 mm² |
| Anslutningsriktning | lutande |
| Anslutningstyp | Fjäderanslutning |
| Antal anslutningar | 4 |
| Avisoleringslängd | 10 mm |
| Klingmått | 6 x 3,5 mm |
| Ledararea, entrådig, max. | 2,5 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, fintrådig, max. | 2,5 mm² |
| Tolkdorn enligt 60 947-1 | A2 |
| Certifikat nr. (CSA) | 200039-1194786 |
| Ledararea max. (CSA) | 14 AWG |
| Ledararea min. (CSA) | 26 AWG |
| Spänning grupp C (CSA) | 600 V |
| Ström Gr C (CSA) | 23 A |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| Märkarea | 2,5 mm² |
| Märkspänning | 800 V |
| Märkspänning DC | 800 V |
| Märkström | 24 A |
| Ström med max. ledare | 24 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1,33 mΩ |
| Märkstötspänning | 8 kV |
| Förlusteffekt enligt IEC 60947-7-x | 0,77 W |
| Nedsmutsningsgrad | 3 |
| Certifikat nr (cURus) | E60693 |
| Ledarstorlek Factory wiring max (cURus) | 12 AWG |
| Ledarstorlek Factory wiring min (cURus) | 26 AWG |
| Ledarstorlek Field wiring max (cURus) | 12 AWG |
| Ledarstorlek Field wiring min (cURus) | 26 AWG |
| Spänning grupp C (cURus) | 600 V |
| Ström grupp C (cURus) | 20 A |
| Godkännande/Certifikat/Dokument om överensstämmelse |
