ZDU 2.5 GR
Product image
ZDU 2.5 GR

ZDU 2.5 GR

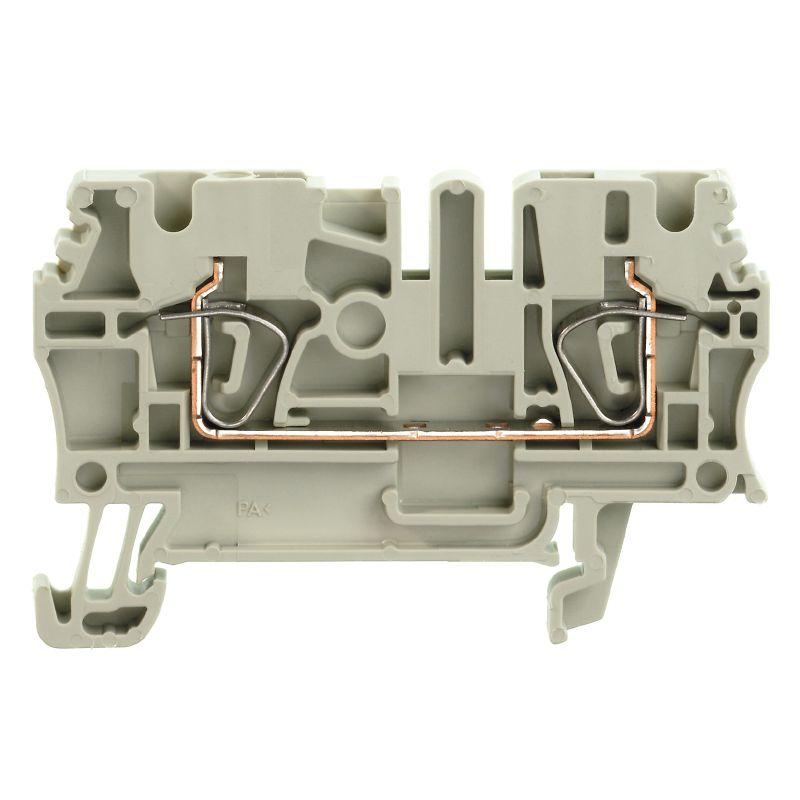

Feed-through terminal, Tension-clamp connection, 2.5 mm², 800 V, 24 A, grey

Ürün No. 1683310000
Konfigüratörde aç
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 40 İlgili ürünler 1056
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications ytterligare tekniska data Зажимаемые провода (дополнительное соединение) przewody zaciskane (złącze wymiarowane) CSA rating data General Rating data UL rating data Classifications

Approvals

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693
인증 번호(cURusEX)
E184763

General ordering data

Változat
Feed-through terminal, Tension-clamp connection, 2.5 mm², 800 V, 24 A, grey
Rendelési szám
1683310000
Típus
ZDU 2.5 GR
GTIN (EAN)
4008190477868
Qty.
100 adet

Dimensions and weights

Mélység
38,5 mm
Depth (inches)
1,516 inch
Depth including DIN rail
39,5 mm
Magasság
59,5 mm
Height (inches)
2,343 inch
Szélesség
5,1 mm
Width (inches)
0,201 inch
순중량
7,53 g

Temperatures

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-50 °C…75 °C
Continuous operating temp., min.
-50 °C
Continuous operating temp., max.
120 °C

Environmental Product Compliance

RoHS megfelelőségi állapot
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Materiale di base
Wemid
Colori
grey
Classe d'infiammabilità UL 94
V-0

Rating data IECEx/ATEX

Tanúsítvány száma (ATEX)
DEMKO15ATEX1467U
Tanúsítvány száma (IECEX)
IECEXULD15.0008U
최대 전압(ATEX)
550 V
Áram (ATEX)
22 A
Wire cross section max. (ATEX)
4 mm²
최대 전압(IECEX)
550 V
Current (IECEX)
22 A
Vezetékkeresztmetszet, max. (IECEX)
4 mm²
EN 60079-7 jelölés
Ex eb II C Gb
Ex 2014/34/EU label
II 2 G D

System specifications

バージョン
Tension-clamp connection
for plug-in cross-connector
One end without connector
Piastra terminale (necessaria)
Yes
전위 수
1
레벨 수
1
Number of clamping points per level
2
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Collegamento PE
No
Guida equipaggiata
TS 35

ytterligare tekniska data

Esecuzione a prova di esplosione
Ja
Lati aperti
right
Numero di morsetti uguali
1
Tipo di montaggio
Snap-on

Зажимаемые провода (дополнительное соединение)

Csatlakozás típusa, kiegészítő csatlakozás
Пружинное соединение

przewody zaciskane (złącze wymiarowane)

Csatlakozás típusa
złącze sprężynowe
Csatlakozási irány
сверху
Csatlakozások száma
2
Csupaszolási hossz
10 mm
Kés mérete
0.6 x 3.5 mm
Mérőeszköz, IEC 60947-1
A3
Rögzítési tartomány, névleges csatlakozás, max.
4 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,05 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,05 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,05 mm²
Sezione di collegamento cavo, flessibile, max.
4 mm²
Sezione di collegamento cavo, flessibile, min.
0,05 mm²
Sezione di collegamento cavo, nucleo rigido, max.
4 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,05 mm²
Sezione di collegamento, flessibile, min.
0,05 mm²
Sezione di collegamento, semirigida, max.
4 mm²
Sezione di collegamento, semirigida, min.
0,05 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30

CSA rating data

Corrente Gr B (CSA)
27 A
Corrente Gr C (CSA)
27 A
Corrente Gr D (CSA)
5 A
N° certificato (CSA)
200039-1152892
Sezione cavo max (CSA)
12 AWG
Sezione cavo min (CSA)
26 AWG
Tensione Gr B (CSA)
600 V
Tensione Gr C (CSA)
600 V
Tensione Gr D (CSA)
600 V

General

Szabványok
IEC 60947-7-1
Tartósín
TS 35
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30

Rating data

Sezione di dimensionamento
2,5 mm²
Tensione nominale
800 V
Tensione DC nominale
800 V
Corrente nominale
24 A
Corrente con conduttore max.
31 A
Norme
IEC 60947-7-1
IEC 60947-7-x에 따른 체적 저항률
1,33 mΩ
정격 임펄스 내전압
8 kV
IEC 60947-7-x 규격 전력 손실
0,77 W
Pollution severity
3

UL rating data

Corrente Gr C (cURus)
25 A
Grandezza conduttore Factory wiring max (cURus)
12 AWG
Grandezza conduttore Factory wiring min (cURus)
30 AWG
Grandezza conduttore Field wiring max (cURus)
12 AWG
Grandezza conduttore Field wiring min (cURus)
30 AWG
N° certificato (cURus)
E60693
Tensione Gr C (cURus)
600 V

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
