Egenskaper

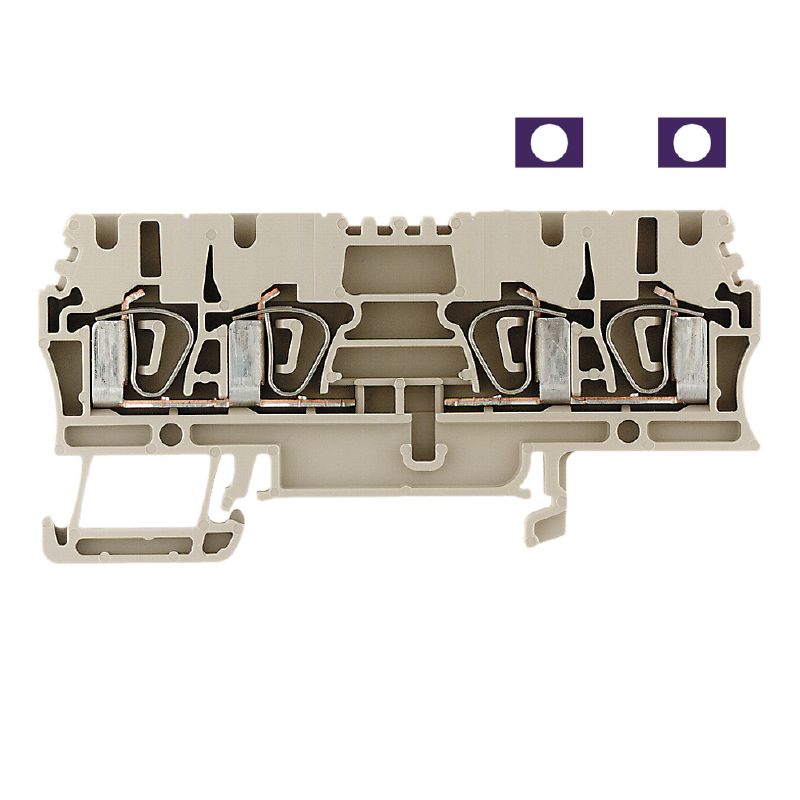

Utförande | Genomgångs-radplint, Fjäderanslutning, 2.5 mm², 800 V, 24 A, mörkbeige |
Art.nr. | 1608600000 |
Typ | ZDU 2.5/2X2AN |
GTIN (EAN) | 4008190084622 |
Förp. | 100 items |
Djup | 38,5 mm |
Byggdjup (tum) | 1,516 inch |
Byggdjup inkl. montageskena | 39,5 mm |
Höjd | 79,5 mm |
Bygghöjd (tum) | 3,13 inch |
Bredd | 5,1 mm |
Byggbredd (tum) | 0,201 inch |
Nettovikt | 11,21 g |
Lagertemperatur | -25 °C...55 °C |
Temperaturområde för användning | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
Varaktig driftstemperatur, min. | −50 °C |
Varaktig driftstemperatur, max. | 120 °C |
RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
REACH SVHC | No SVHC above 0.1 wt% |
Produktens koldioxidavtryck |
|
Material | Wemid |
Färgkod | mörkbeige |
Brännbarhetsklass enligt UL 94 | V-0 |
Certifikat nr. (ATEX) | DEMKO15ATEX1567U |
Certifikat nr. (IECEX) | IECEXULD15.0008U |
Max. spänning (ATEX) | 550 V |
Ström (ATEX) | 21 A |
Ledararea max. (ATEX) | 4 mm² |
Max. spänning (IECEX) | 550 V |
Ström (IECEX) | 21 A |
Ledararea max. (IECEX) | 4 |
Temperaturområde för användning | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
Märkning EN 60079-7 | Ex eb II C Gb |
Ex 2014/34/EU märkning | II 2 G D |
Utförande |
Fjäderanslutning
öppen på en sida |
Ändplatta krävs | Ja |
Antal potentialer | 1 |
Antal våningar | 1 |
Antal klämställen per våning | 4 |
Antal potentialer per våning | 2 |
Nivåer internt överkopplade | Nej |
PE-anslutning | Nej |
Skena | TS 35 |
N-Funktion | Nej |
PE-Funktion | Nej |
PEN-Funktion | Nej |
Antal likadana plintar | 1 |
explosionstestat utförande | Ja |
Monteringstyp | ihakad |
Öppna sidor | höger |
Anslutningstyp, ytterligare anslutning | Fjäderanslutning |
Anslutningsarea, flertrådig, max. | 4 mm² |
Anslutningsarea, flertrådig, min. | 0,5 mm² |
Anslutningsområde, max. | 4 mm² |
Anslutningsområde, min. | 0,05 mm² |
Anslutningsriktning | övre |
Anslutningstyp | Fjäderanslutning |
Antal anslutningar | 4 |
Avisoleringslängd | 10 mm |
Klingmått | 6 x 3,5 mm |
Ledararea, entrådig, max. | 4 mm² |
Ledararea, entrådig, min. | 0,5 mm² |
Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 2,5 mm² |
Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 2,5 mm² |
Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
Ledararea, fintrådig, min. | 0,5 mm² |
Ledardiameter, AWG, max | AWG 12 |
Ledardiameter, AWG, min. | AWG 30 |
Ledardiameter, fintrådig, max. | 4 mm² |
Tolkdorn enligt 60 947-1 | A3 |
Certifikat nr. (CSA) | 200039-1152892 |
Ledararea max. (CSA) | 12 AWG |
Ledararea min. (CSA) | 26 AWG |
Spänning grupp B (CSA) | 600 V |
Spänning grupp C (CSA) | 600 V |
Spänning grupp D (CSA) | 600 V |
Ström Gr B (CSA) | 27 A |
Ström Gr C (CSA) | 27 A |
Ström Gr D (CSA) | 5 A |
Utskjutande mått TS 35 | 39 mm |
Ledardiameter, AWG, max | AWG 12 |
Ledardiameter, AWG, min. | AWG 30 |
Normer | IEC 60947-7-1 |
Skena | TS 35 |
Märkarea | 2,5 mm² |
Märkspänning | 800 V |
Märkspänning DC | 800 V |
Märkström | 24 A |
Ström med max. ledare | 30 A |
Normer | IEC 60947-7-1 |
Genomgångsmotstånd enligt IEC 60947-7-x | 1,33 mΩ |
Märkstötspänning | 8 kV |
Förlusteffekt enligt IEC 60947-7-x | 0,77 W |
Nedsmutsningsgrad | 3 |
Certifikat nr (cURus) | E60693 |
