Egenskaper
| Utförande | Z-Serie, Stickkontakt, grön, Direktmontage |
| Art.nr. | 1820590000 |

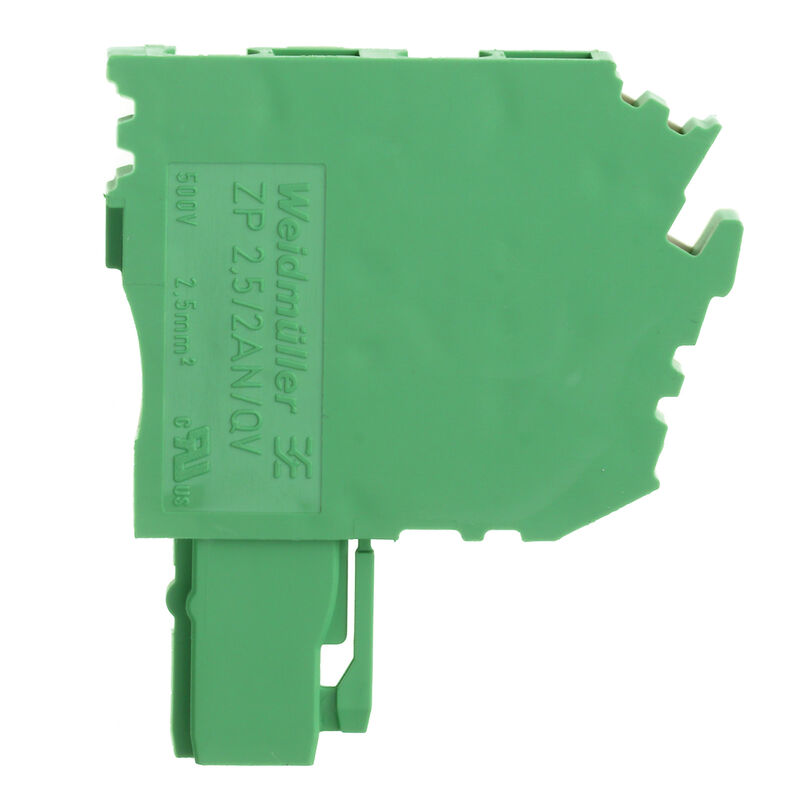

| Typ | ZP 2.5/2AN/QV/1 GN |
| GTIN (EAN) | 4032248370368 |
| Förp. | 50 items |
| Djup | 41 mm |
| Byggdjup (tum) | 1,614 inch |
| Höjd | 36,5 mm |
| Bygghöjd (tum) | 1,437 inch |
| Bredd | 5,1 mm |
| Byggbredd (tum) | 0,201 inch |
| Nettovikt | 6,02 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 120 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | grön |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Utförande |
Set med kontaktdon
Överkoppling jackbar 2-ledaranslutningsteknik Fjäderanslutning |
| Ändplatta krävs | Nej |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Monteringsanvisning | Direktmontage |
| Monteringstyp | instucken |
| Öppna sidor | sluten |
| Anslutningsområde, max. | 4 mm² |
| Anslutningsområde, min. | 0,13 mm² |
| Anslutningsriktning | övre |
| Anslutningstyp | Stickanslutning |
| Antal anslutningar | 2 |
| Avisoleringslängd | 10 mm |
| Klingmått | 6 x 3,5 mm |
| Ledararea, entrådig, max. | 4 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 26 |
| Ledardiameter, AWG, min. | AWG 12 |
| Ledardiameter, fintrådig, max. | 4 mm² |
| Rörlängd för beslag i ledarände med plastkrage DIN 46228/4 |
|
| Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1 |
|
| Tolkdorn enligt 60 947-1 | A2 |
| Certifikat-Nr. (cCSAus) | 154685-1460993 |
| Ledardiameter max. (cCSAusX) | 12 AWG |
| Ledardiameter, min. (cCSAusX) | 26 AWG |
| Spänning Gr C (cCSAus) | 300 V |
| Spänning Gr D (cCSAus) | 600 V |
| Ström Gr C (cCSAus) | 20 A |
| Ström Gr D (cCSAus) | 5 A |
| Antal poler | 1 |
| Ledardiameter, AWG, max | AWG 26 |
| Ledardiameter, AWG, min. | AWG 12 |
| Monteringsanvisning | Direktmontage |
| Normer | Enligt IEC 60947-7-1 |
| Märkarea | 2,5 mm² |
| Märkspänning | 500 V |
| Märkspänning till grannklämman | 500 V |
| Max. spänning för klämfäste och jackbart system | 690 V |
| Märkspänning DC | 500 V |
| Märkström | 24 A |
| Ström med max. ledare | 24 A |
| Normer | Enligt IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1,33 mΩ |
| Märkstötspänning | 6 kV |
| Märkstötspänning till grannklämman | 6 kV |
| Förlusteffekt enligt IEC 60947-7-x | 0,77 W |
| Nedsmutsningsgrad | 3 |
| Certifikat nr (cURus) | E60693 |
| Ledarstorlek Factory wiring max (cURus) | 12 AWG |
| Ledarstorlek Factory wiring min (cURus) | 26 AWG |
| Ledarstorlek Field wiring max (cURus) | 12 AWG |
| Ledarstorlek Field wiring min (cURus) | 26 AWG |
| Spänning grupp C (cURus) | 300 V |
| Spänning grupp D (cURus) | 600 V |
| Ström grupp C (cURus) | 20 A |
| Ström Gruppr D (cURus) | 5 A |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64154) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1820590000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1820590000) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| Godkännanden |      |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
