Egenskaper
| Utförande | Tillbehör, Överkoppling, 32 A |
| Art.nr. | 1609030000 |

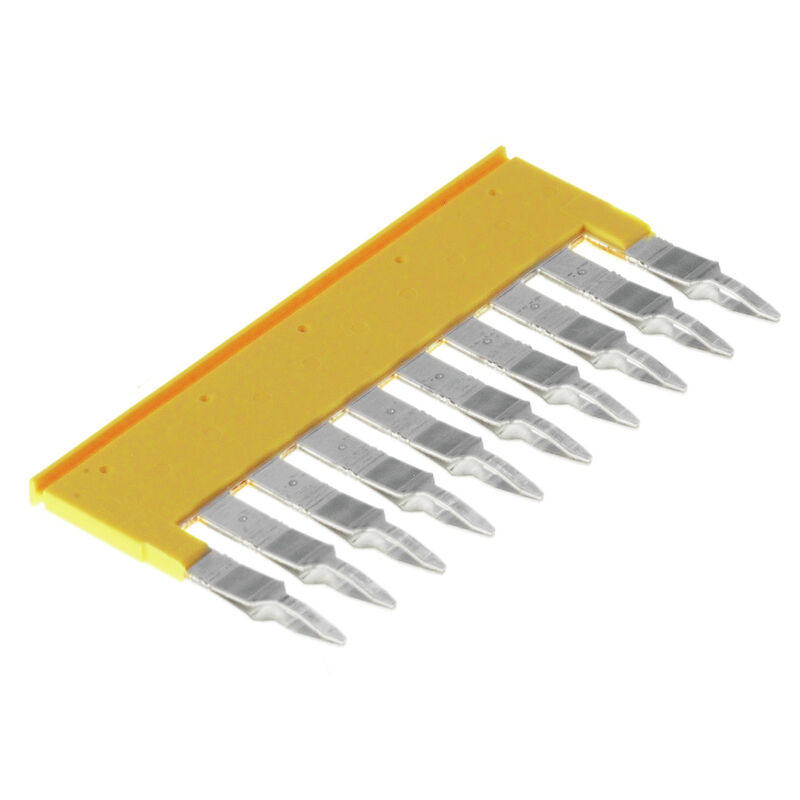

| Typ | ZQV 4/10 GE |
| GTIN (EAN) | 4008190263300 |
| Förp. | 20 items |
| Djup | 31,6 mm |
| Byggdjup (tum) | 1,244 inch |
| Höjd | 59,3 mm |
| Bygghöjd (tum) | 2,335 inch |
| Bredd | 2,8 mm |
| Byggbredd (tum) | 0,11 inch |
| Nettovikt | 8,8 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | -60 |
| Varaktig driftstemperatur, max. | 130 |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | gul |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Utförande | för plintar |
| explosionstestat utförande | Ja |
| Montagesätt | instucken |
| Monteringsanvisning | Direktmontage |
| Antal överkopplade plintar | 10 |
| Märkström 2-polig | 32 A |
| Märkström flerpolig | 32 A |
| Typ | Överkoppling |
| Delning i mm (P) | 6,1 mm |
| Antal poler | 10 |
| Monteringsanvisning | Direktmontage |
| Märkström | 32 A |
| Produktinformation | Av stabilitets- och temperaturskäl går det endast att koppla ur 60 % av kontaktelement Om överkopplingar används minskar märkspänningen till 400 VSpänningen minskas till 25 V om överkopplingar för kapning med jämna skärkanter används |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_62296) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1609030000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1609030000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1609030000&norm=0) |
| Användardokumentation |
[Operating instructions_ZDU1.5-ZDU35_ZQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35347)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Uppfyllelse |
