Egenskaper

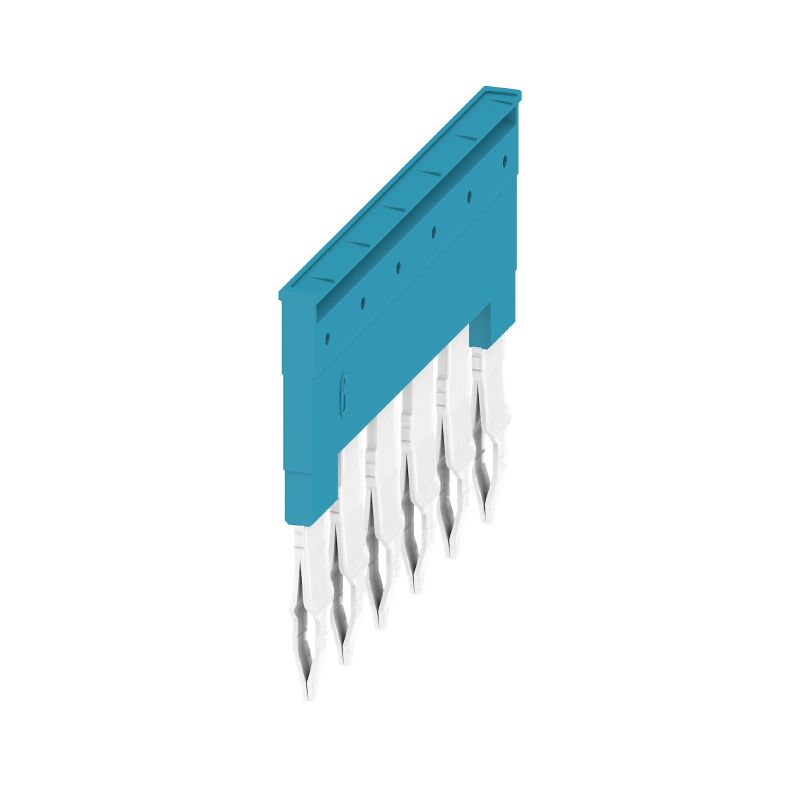

Utförande | Överkoppling (plint), instucken, blå, 41 A, Antal poler: 6, Delning i mm (P): 8.00, Isolerad: Ja, Bredd: 46.3 mm |
Art.nr. | 2786890000 |
Typ | ZQV 6N/6 BL |
GTIN (EAN) | 4064675064572 |
Förp. | 20 items |
Djup | 34,1 mm |
Byggdjup (tum) | 1,343 inch |
Höjd | 3,1 mm |
Bygghöjd (tum) | 0,122 inch |
Bredd | 46,3 mm |
Byggbredd (tum) | 1,823 inch |
Nettovikt | 8,51 g |
Drifttemperatur | -60 °C...130 °C |
Varaktig driftstemperatur, min. | −60 °C |
Varaktig driftstemperatur, max. | 130 °C |
RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
REACH SVHC | No SVHC above 0.1 wt% |
Material | Wemid |
Färgkod | blå |
Brännbarhetsklass enligt UL 94 | V-0 |
explosionstestat utförande | Nej |
Montagesätt | instucken |
Monteringstyp | instucken |
Märkström flerpolig | 41 A |
Typ | Överkoppling |
Delning i mm (P) | 8 mm |
Antal poler | 6 |
Märkspänning | 400 V |
Märkström | 41 A |
Produktinformation | Av stabilitets- och temperaturskäl går det endast att koppla ur 60 % av kontaktelement Om överkopplingar används minskar märkspänningen till 400 VSpänningen minskas till 25 V om överkopplingar för kapning med jämna skärkanter används |
Godkännande/Certifikat/Dokument om överensstämmelse | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_213453) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2786890000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2786890000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2786890000&norm=0) |
Användardokumentation | [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000489 |
ETIM 7.0 | EC000489 |
ETIM 8.0 | EC000489 |
ETIM 9.0 | EC000489 |
ECLASS 9.0 | 27-14-11-40 |
ECLASS 9.1 | 27-14-11-40 |
ECLASS 10.0 | 27-14-11-40 |
ECLASS 11.0 | 27-14-11-40 |
ECLASS 12.0 | 27-14-11-40 |
ECLASS 13.0 | 27-25-03-03 |
ECLASS 14.0 | 27-25-03-03 |
ROHS | Uppfyllelse |
