Egenskaper

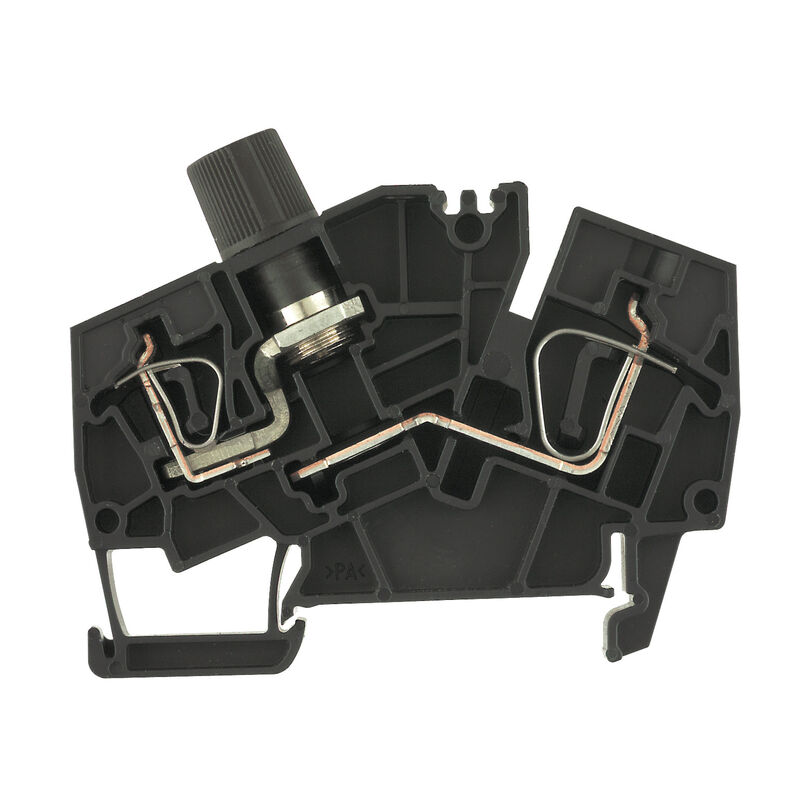

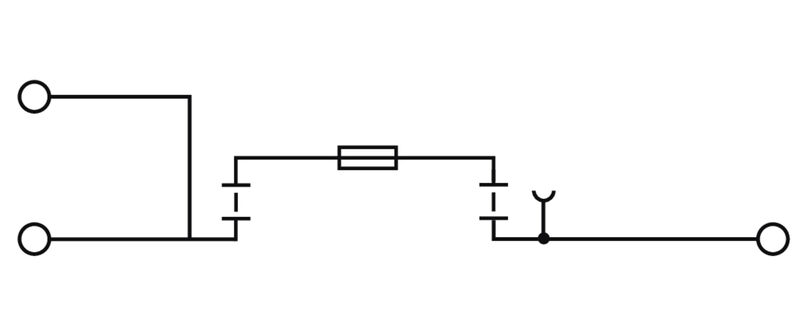

| Utförande | Z-Serie, Säkringsradplint, Märkarea: 6 mm², Fjäderanslutning, svart, Direktmontage |
| Art.nr. | 1820930000 |
| Typ | ZSI 6-2 2X2.5/G20 |
| GTIN (EAN) | 4032248374182 |
| Förp. | 20 items |
| Djup | 55 mm |
| Byggdjup (tum) | 2,165 inch |
| Byggdjup inkl. montageskena | 55,5 mm |
| Höjd | 68 mm |
| Bygghöjd (tum) | 2,677 inch |
| Bredd | 12,2 mm |
| Byggbredd (tum) | 0,48 inch |
| Nettovikt | 25,72 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 120 °C |
| REACH SVHC | / |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| Material | Wemid |
| Färgkod | svart |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Utförande |
Fjäderanslutning
Säkringselement utan LED för jackbar överkoppling öppen på en sida |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| explosionstestat utförande | Nej |
| Monteringsanvisning | Direktmontage |
| Monteringstyp | ihakad |
| Öppna sidor | höger |
| Anslutningsområde, ytterligare anslutning, max. | 4 mm² |
| Anslutningsområde, ytterligare anslutning, min. | 0,5 mm² |
| Anslutningsriktning | lutande |
| Anslutningstyp, ytterligare anslutning | Fjäderanslutning |
| Antal anslutningar, ytterligare anslutning | 2 |
| Avisoleringslängd, ytterligare anslutning | 10 mm |
| Ledardiameter, entrådig, ytterligare anslutning, max. | 4 mm² |
| Ledardiameter, entrådig, ytterligare anslutning, max. | 4 mm² |
| Ledardiameter, entrådig, ytterligare anslutning, min | 0,5 mm² |
| Ledardiameter, entrådig, ytterligare anslutning, min. | 0,5 mm² |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, ytterligare anslutning, max. | 2,5 mm² |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, ytterligare anslutning, min. | 0,5 mm² |
| Mejselmått, ytterligare anslutning | 6 x 3,5 mm |
| Märkarea ytterligare anslutning | 2,5 mm² |
| Anslutningsområde, max. | 10 mm² |
| Anslutningsområde, min. | 0,13 mm² |
| Anslutningsriktning | lutande |
| Anslutningstyp | Fjäderanslutning |
| Anslutningstyp 2 | Fjäderanslutning |
| Antal anslutningar | 1 |
| Avisoleringslängd | 10 mm |
| Klingmått | 6 x 3,5 mm |
| Ledararea, entrådig, max. | 10 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 6 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 6 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Ledardiameter, fintrådig, max. | 10 mm² |
| Tolkdorn enligt 60 947-1 | A3 |
| Certifikat nr. (CSA) | 200039-1152892 |
| Ledararea max. (CSA) | 8 AWG |
| Ledararea min. (CSA) | 26 AWG |
| Spänning grupp C (CSA) | 300 V |
| Spänning grupp D (CSA) | 600 V |
| Ström Gr C (CSA) | 10 A |
| Ström Gr D (CSA) | 5 A |
| Spänningstyp för indikeringen | AC/DC |
| Drivspänning max. | 500 V |
| Förlusteffekt för överlast- och kortslutningsskydd för en blandad konfiguration | 1,6 W vid 6,3 A @ 40 °C |
| Förlusteffekt för överlast- och kortslutningsskydd för en individuell konfiguration | 2,5 W vid 6,3 A @ 37 °C |
| Indikering | utan LED |
| Säkringshållare (Hållarinsats) | skruvbar |
| Säkringsinsats | G-Si. 5 x 20 |
| Spänningstyp för indikeringen | AC/DC |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 26 |
| Monteringsanvisning | Direktmontage |
| Normer | IEC 60947-7-3 |
| Skena | TS 35 |
| Märkarea | 6 mm² |
| Märkspänning | 500 V |
| Märkspänning till grannklämman | 500 V |
| Märkspänning DC | 500 V |
| Märkström | 10 A |
| Ström med max. ledare | 10 A |
| Normer | IEC 60947-7-3 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 0,78 mΩ |
| Märkstötspänning | 4 kV |
| Förlusteffekt enligt IEC 60947-7-x | 1,31 W |
| Nedsmutsningsgrad | 3 |
| Certifikat nr (cURus) | E60693 |
| Ledararea min (cURus) | 20 AWG |
| Ledardiameter max (cURus) | 8 AWG |
| Ledarstorlek Factory wiring max (cURus) | 12 AWG |
| Ledarstorlek Factory wiring min (cURus) | 26 AWG |
| Ledarstorlek Field wiring max (cURus) | 12 AWG |
| Ledarstorlek Field wiring min (cURus) | 26 AWG |
| Spänning grupp C (cURus) | 300 V |
| Spänning grupp D (cURus) | 600 V |
| Ström grupp C (cURus) | 10 A |
| Ström Gruppr D (cURus) | 5 A |
| Produktinformation | Spänningen beror på det valda säkringselementet eller den valda indikatorlampan |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312356)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312357) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_312358) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36775) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284534) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224880) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1820930000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1820930000) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Godkännanden |      |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
