Egenskaper

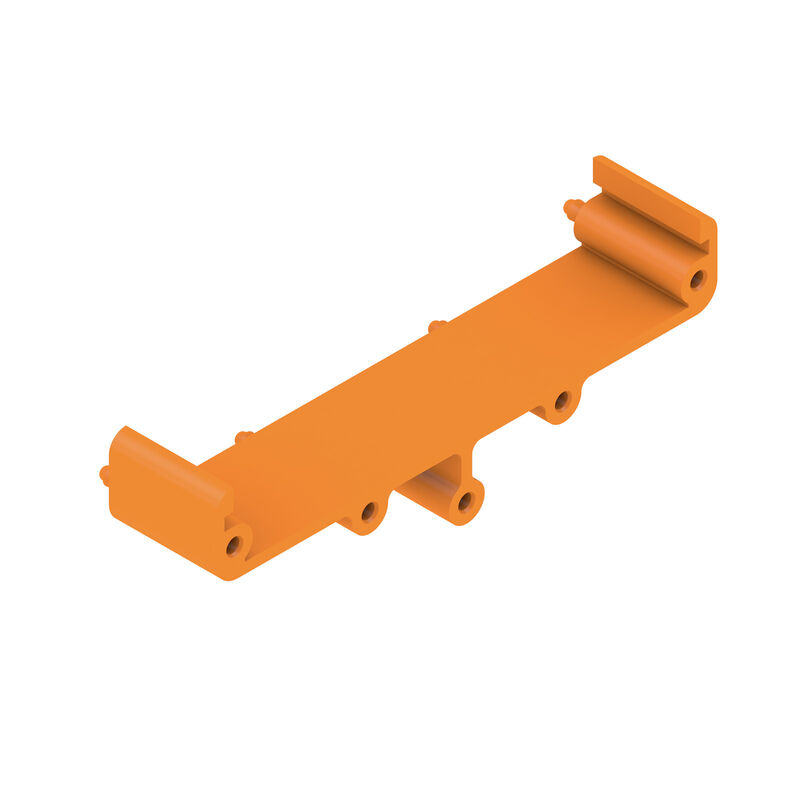

| Utförande | Mellanstycke, RS 70 orange, Mellanstycke, Bredd: 18.7 mm |
| Art.nr. | 0119860000 |
| Typ | ZW 15 RS OR 1665 |
| GTIN (EAN) | 4008190049898 |
| Förp. | 20 items |
| Djup | 20,6 mm |
| Byggdjup (tum) | 0,811 inch |
| Höjd | 70 mm |
| Bygghöjd (tum) | 2,756 inch |
| Bredd | 18,7 mm |
| Byggbredd (tum) | 0,736 inch |
| Nettovikt | 3,704 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brännbarhetsklass enligt UL 94 | V-2 |
| CTI (Comparative Tracking Index) | 600 ≤ CTI |
| Isoleringsmaterial | PA 66 |
| Material | PA 66 |
| Yta | obehandlad |
| Färgkod | orange |
| Färgtabell (jämförbar) | RAL 2000 |
| Gjutbarhet | Nej |
| Skyddsklass | IP00 |
| Produktinformation |
Höjd: TS 32 = 33,5 mm, TS 35x7,5 = 29 mm Mönsterkortets mått: mönsterkortstjocklek: 1,6 (±0,2) mm mönsterkortslängd: 67,8 (-0,2) mm Mellanstyckets bredd = mönsterkortsbredd minus 2 x 9 mm (clip-in-fot) Exempel: mönsterkortsbredd = 68 mm, mellanstyckets bredd = 50 mm, mellanstycken 2x ZW 25 RS eller ZW 45 RS + ZW 5 RS |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_100848) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0119860000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0119860000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC002779 |
| ETIM 8.0 | EC002779 |
| ETIM 9.0 | EC002779 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-04 |
| ECLASS 14.0 | 27-19-06-04 |
| ROHS | Uppfyllelse |
