B2L 3.50/06/180QV3 SN BK BX

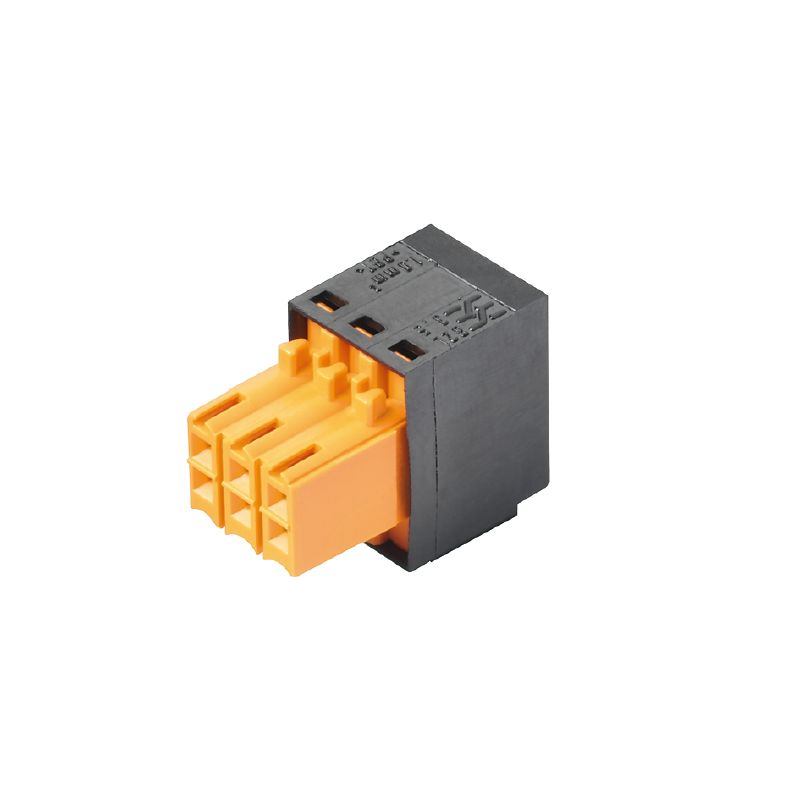

Produktillustration
B2L 3.50/06/180QV3 SN BK BX
Produktillustration
Avbildning liknande
B2L 3.50/06/180QV3 SN BK BX
Produktillustration
B2L 3.50/06/180QV3 SN BK BX
Dimensional drawing
B2L 3.50/06/180QV3 SN BK BX
Graph

B2L 3.50/06/180QV3 SN BK BX

Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 6, 180°, Fjäderanslutning, Anslutningsområde, max. : 1 mm², Box

Produkt ID 1944590000
Download datablad Teknisk support Nedladdningar av produkter
Tillbehör 2 Motdelar 4 Använda produkter 7
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

Allmänna beställningsdata

Version
Kretskortsstickanslutning, Hylsstickpropp, 3.50 mm, Antal poler: 6, 180°, Fjäderanslutning, Anslutningsområde, max. : 1 mm², Box
Order No.
1944590000
Type
B2L 3.50/06/180QV3 SN BK BX
GTIN (EAN)
4032248619528
CPZ
174 items
Produktparametrar
IEC: 200 V / 10.6 A / 0.2 - 1 mm²
UL: 150 V / 7 A / AWG 28 - AWG 18
Förpackning
Box

Mått och vikter

Depth
20,6 mm
Byggdjup (tum)
0,811 inch
Height
15,7 mm
Bygghöjd (tum)
0,618 inch
Breite
10,5 mm
Byggbredd (tum)
0,413 inch
Nettovikt
2,974 g

Miljööverenstämmelse för produkt

Estado de cumplimiento de la directiva RoHS
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemvärden

Produktfamilj
OMNIMATE Signal – serie B2L/S2L 3.50 – 2-radig
Anslutningstyp
Fältanslutning
Ledaranslutningsteknik
Fjäderanslutning
Delning i mm (P)
3,5 mm
Delning i tum (P)
0,138 "
Ledarutgångsriktning
180°
Antal poler
6
L1 i mm
7 mm
L1 i tum
0,276 "
Antal rader
1
Polradstal
2
Märkarea
1 mm²
Beröringsskydd enligt DIN VDE 57
fingersäker
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
komplett monterad
Koderbar
Ja
Avisoleringslängd
7 mm
Skruvmejselklinga
0,4 x 2,5
Skruvmejselklinga Norm
DIN 5264
Stickcykler
25
Max. instickskraft/pol
5 N
Max. dragkraft/pol
4 N

Materialdata

절연재
PBT
Colori
svart
Färgtabell (jämförbar)
RAL 9011
Insulating material group
IIIa
CTI (Comparative Tracking Index)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−30 °C
Temperaturområde Montage, max.
100 °C

Anslutningsbara ledare

Zakres zaciskania, min.
0,08 mm²
1 mm²
Ledardiameter, AWG, min.
AWG 28
Ledardiameter, AWG, max
AWG 18
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
1 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
1 mm²
med AEH med krage DIN 46 228/4, min.
0,14 mm²
med ändhylsa med krage DIN 46 228/4, max.
0,34 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,14 mm²
med ändhylsa enligt DIN 46 228/1, max.
0,34 mm²
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,14 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9028240000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,25 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025760000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
10,6 A
Märkström, max. antal poler (Tu=20°C)
8,2 A
Rated current, min. number of poles (Tu=40°C)
9,1 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
7 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
200 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
80 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
1,5 kV
Korttidströmhållfasthet
3 x 1s mit 77 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1488444
Märkspänning (användargrupp B / CSA)
300 V
Märkström (användargrupp B / CSA)
7 A
Ledardiameter AWG, min.
AWG 28
Ledardiameter AWG, max.
AWG 18
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (UR)
UR
Certifikat nr. (UR)
E60693
Märkspänning (användargrupp B / UL 1059)
150 V
Märkspänning (användargrupp C / UL 1059)
50 V
Märkström (användargrupp B / UL 1059)
7 A
Märkström (användargrupp C / UL 1059)
7 A
Ledardiameter AWG, min.
AWG 28
Ledardiameter AWG, max.
AWG 18
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
349 mm
VPE-bredd
141 mm
VPE-höjd
31 mm

Typprovningar

Test: Hållfasthet för märkningar
  • Standard:
    DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96
  • Test:
    ursprungsmärkning, typmärkning, Märkarea, typ av material
  • Utvärdering:
    tillgänglig
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Standard:
    DIN EN 61984 avsnitt 6.3 och 6.9.1 / 09.02, DIN IEC 60512-7 avsnitt 5 / 05.94
  • Test:
    180° vridning utan kodningselement
  • Utvärdering:
    godkänd
  • Test:
    visuell undersökning
  • Utvärdering:
    godkänd
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,2 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,2 mm²
    • Typ av ledare och för ledararea:
      massiv 1,0 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,0 mm²
    • Typ av ledare och för ledararea:
      AWG 28/1
    • Typ av ledare och för ledararea:
      AWG 28/19
    • Typ av ledare och för ledararea:
      AWG 18/1
    • Typ av ledare och för ledararea:
      AWG 18/19
  • Utvärdering:
    godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 28/1
    • Typ av ledare och för ledararea:
      AWG 28/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 1,0 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,0 mm²
    • Typ av ledare och för ledararea:
      AWG 18/1
    • Typ av ledare och för ledararea:
      AWG 18/19
  • Utvärdering:
    godkänd
Frånslagstest
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    ≥5 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 28/1
    • Typ av ledare och för ledararea:
      AWG 28/19
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Krav:
    ≥35 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U1
    • Typ av ledare och för ledararea:
      H05V-K1
    • Typ av ledare och för ledararea:
      AWG 18/1
    • Typ av ledare och för ledararea:
      AWG 18/19
  • Krav:
    ≥30 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 18/1
    • Typ av ledare och för ledararea:
      AWG 18/19

Viktig hänvisningstext

Conformità IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Megjegyzések

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH med plastkrage enligt DIN 46228/4
• AEH utan plastkrage enligt DIN 46228/1
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Vi rekommenderar crimpform A för ändhylsor med crimpverktyg PZ 1, 5 (beställn.nr. 9005990000) eller PZ 6/5 (beställn.nr. 9011460000) för de större ledarareorna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
