BLF 3.50/12/180F SN OR BX

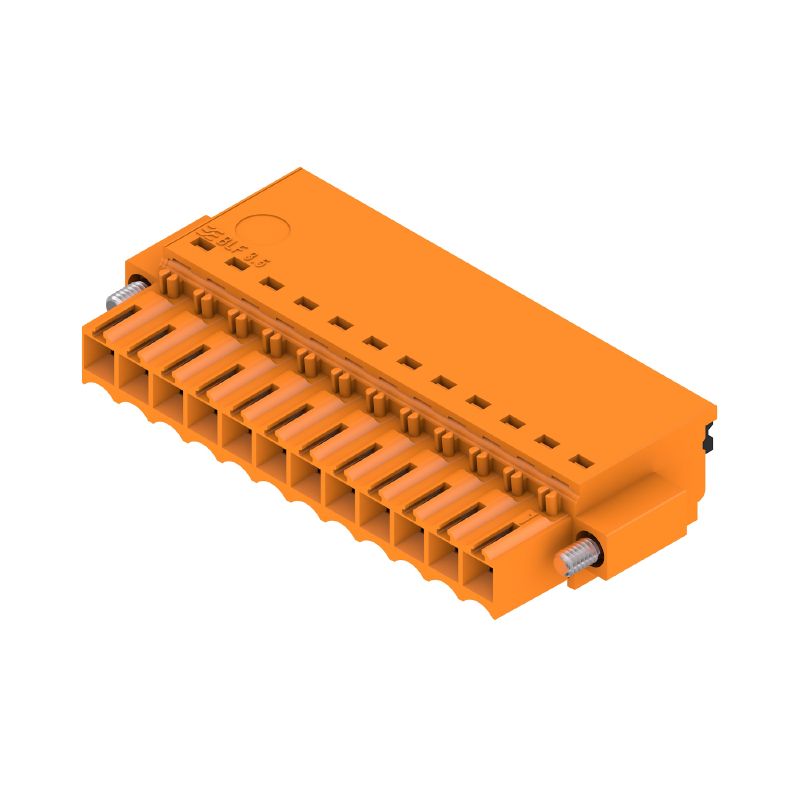

Изображение изделия
BLF 3.50/12/180F SN OR BX
Изображение изделия
BLF 3.50/12/180F SN OR BX
Dimensional drawing
BLF 3.50/12/180F SN OR BX
Кривая ухудшения параметров
BLF 3.50/12/180F SN OR BX
Кривая ухудшения параметров
BLF 3.50/12/180F SN OR BX
Преимущество изделия
Solid PUSH IN contact
Safe and durable

BLF 3.50/12/180F SN OR BX

Leiterplattensteckverbinder, Buchsenstecker, 3.50 mm, Polzahl: 12, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Box

№ продукта 2459490000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Сопрягаемые детали 7 Связанные продукты 36
Approvals Allgemeine Bestelldaten Dimensions and weights Umweltanforderungen System Parameters Material data Anschließbare Leiter Rated data acc. to IEC Rated data acc. to CSA Données nominales selon UL 1059 Packing Typprüfungen Wichtiger Hinweis Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Allgemeine Bestelldaten

Verze
Leiterplattensteckverbinder, Buchsenstecker, 3.50 mm, Polzahl: 12, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Box
Číslo objednávky
2459490000
Typ
BLF 3.50/12/180F SN OR BX
GTIN (EAN)
4050118474909
Množství
36 Pieza
Indices de produit
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Emballage
Boîte

Dimensions and weights

Hloubka
22,7 mm
Hloubka (v palcích)
0,894 inch
Výška
9 mm
Höhe (inch)
0,354 inch
Šířka
49 mm
Width (inches)
1,929 inch
Čistá hmotnost
8,77 g

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%
Uhlíková stopa výrobku
  • Desde la cuna hasta la puerta:
    0,324 kg CO2 eq.

System Parameters

Skupina produktů
OMNIMATE Signal - series BL/SL 3.50
Typ připojení
Feldanschluss
Metoda připojení vodiče
PUSH IN with actuator
Rozteč v mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Směr výstupu vodiče
180°
Počet pólů
12
L1 v mm
38,5 mm
L1 v palcích
1,516 "
Počet řad
1
Množství řady kolíků
1
Jmenovitý průřez
1,5 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Ujjak számára biztonságos
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
completamente montato
Objemový odpor
≤5 mΩ
Může být kódováno
Sì
Délka odizolování
8 mm
Tolleranza lunghezza di spellatura
  • min.:
    0 mm
  • max.:
    1 mm
스크류드라이버 블레이드
0.4 x 2.5
스크류드라이버 블레이드 표준
DIN 5264-A
플러그 주기
25
플러깅 힘/폴, 최대
6 N
당기는 힘 / 폴, 최대
6 N
조임 토크
  • 토크 유형:
    스크류 플랜지
  • 사용 정보:
    • 조임 토크:
      • 최소:
        0,15 Nm
      • 최대:
        0,2 Nm

Material data

Izolační materiál
PA GF
Barevný
orange
Barva provozních prvků
schwarz
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 400
≤ 600
Classe d'inflammabilité selon UL 94
V-0
Materiál kontaktu
Lega in rame
Povrch kontaktu
stagnato
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-30 °C
온도 범위, 설치, 최대
100 °C

Anschließbare Leiter

Upínací rozsah, min.
0,14 mm²
Upínací rozsah, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 16
Pevné, min. H05(07) V-U
0,14 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,14 mm²
Pružné, max. H05(07) V-K
1,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,28 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,4 mm x 1,5 mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,25 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9025760000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,34 mm²
  • terminale:
    • Lunghezza di spellatura:
      • 公称:
        10 mm
    • 推奨フェルール端子:
      9025770000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0690700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9021040000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0463000000
참조 텍스트
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
14,7 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
17,1 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
13,1 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
1 x 1s mit 120 A

Rated data acc. to CSA

Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 16
Průřez vodiče AWG, max.
AWG 26

Données nominales selon UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
50 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 16
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

Packing

Balení
Box
Délka VPE
349 mm
Šířka VPE
136 mm
Výška VPE
31 mm

Typprüfungen

Vizuální a rozměrový test
  • Norm:
    IEC 60512-1-1:2002-02
  • Prüfung:
    Maßprüfung
  • Bewertung:
    bestanden
  • Norm:
    IEC 60512-1-2:2002-02
  • Prüfung:
    Gewichtskontrolle
  • Bewertung:
    bestanden
  • Norm:
    IEC 61984:2001-10 Abschnitt 6.2
  • Prüfung:
    visuelle Begutachtung
  • Bewertung:
    bestanden
Test: Trvanlivost značení
  • Norm:
    IEC 60068-2-70:1995-12 Prüfung Xb
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Materialtyp, Datumsuhr, Zulassungskennzeichnung UL, Zulassungskennzeichnung CSA
  • Bewertung:
    vorhanden
  • Prüfung:
    Lebensdauer
  • Bewertung:
    bestanden
Test: Nezapojení (není vyměnitelnost)
  • Standard:
    IEC 60512-13-5:2006-02
  • Test:
    180° turned with coding elements
  • Evaluation:
    passed
  • Test:
    180° turned without coding elements
  • Evaluation:
    passed
  • Test:
    visual examination
  • Evaluation:
    passed
Test: průřez připojitelný svorkami
  • Estándar:
    IEC 60999-1:1999-11, sección 9.1, IEC 60947-1:2011-03, sección 8.2.4.5.1
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Test poškození a náhodného uvolnění vodičů
  • Estándar:
    IEC 60999-1:1999-11, sección 9.4 bzw., sección 8.10
  • Requerimiento:
    0,2 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
  • Evaluación:
    superado
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
  • Evaluación:
    superado
  • Requerimiento:
    0,4 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U1.5
    • Tipo de conductor y sección de conductor:
      H07V-K1.5
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Test vytažení
  • Norme:
    CEI 60999-1:1999-11 section 9.5
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

Wichtiger Hinweis

IPC shoda
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Poznámky
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
