BLF 3.50/16/180LR SN OR BX

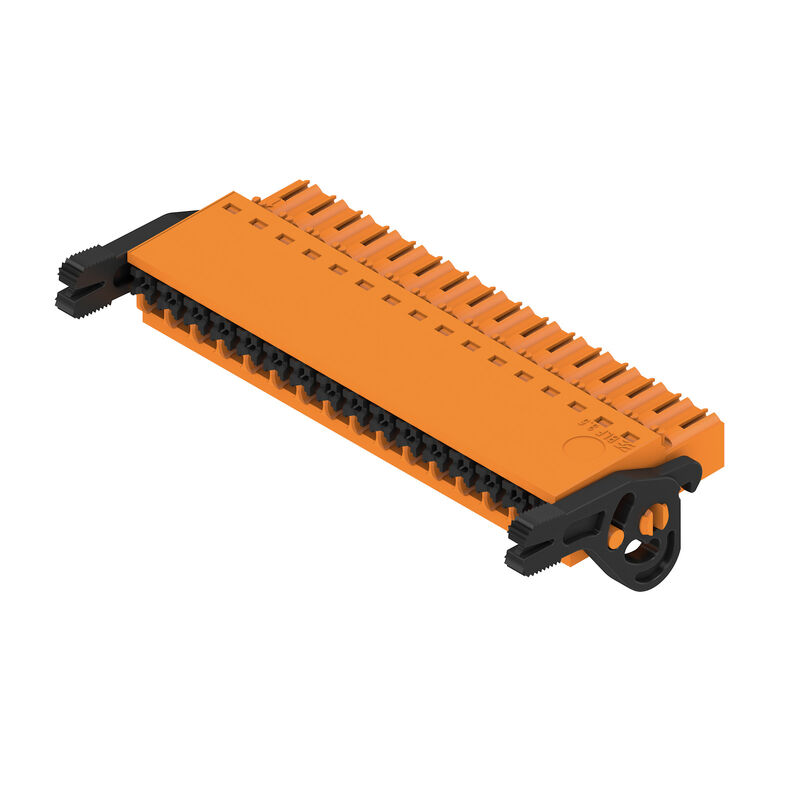

Illustration du produit
BLF 3.50/16/180LR SN OR BX

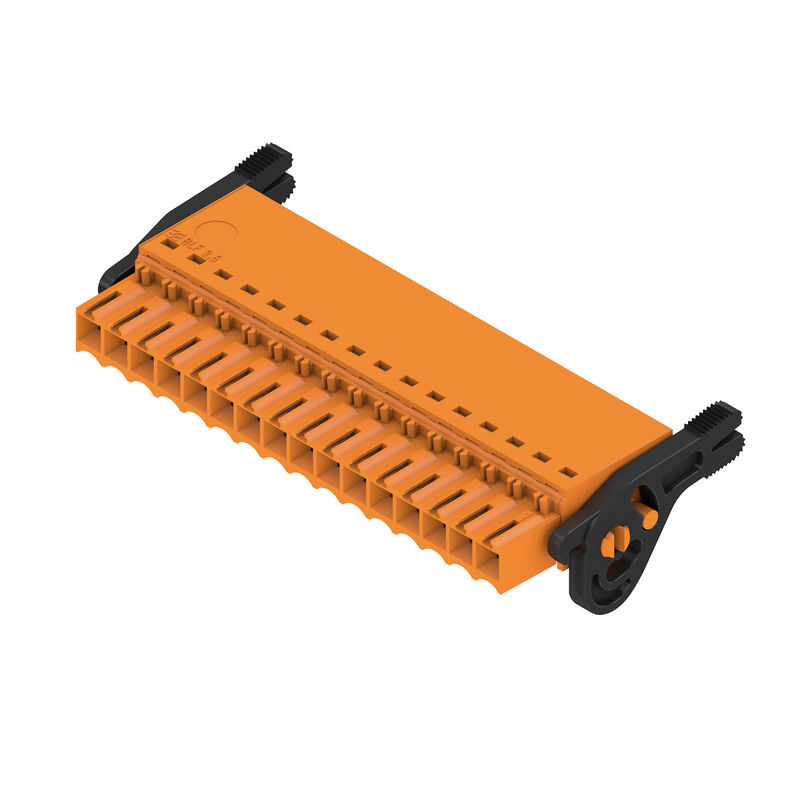

제품 이미지
BLF 3.50/16/180LR SN OR BX
Dimensional drawing
BLF 3.50/16/180LR SN OR BX
Derating curve
BLF 3.50/16/180LR SN OR BX
Derating curve
BLF 3.50/16/180LR SN OR BX
Product benefits
Solid PUSH IN contact
Safe and durable

BLF 3.50/16/180LR SN OR BX

Dit product is niet meer beschikbaar.

Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 16, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Boîte

Référence produit 2459820000
Fiche technique Supporto ingegneristico Download dei prodotti
Produkty pokrewne 17
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur femelle, 3.50 mm, Nombre de pôles: 16, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Boîte
Référence
2459820000
Type
BLF 3.50/16/180LR SN OR BX
GTIN (EAN)
4050118475234
Qté.
10 Pièce
Indices de produit
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Emballage
Boîte
Statut de livraison
Cet article ne sera plus disponible à l'avenir.
Dernière date de commande
/Date(1793401200000)/

Dimensions et poids

Profondeur
30.05 mm
Profondeur (pouces)
1.183 inch
Hauteur
15.08 mm
Hauteur (pouces)
0.594 inch
Largeur
62.9 mm
Largeur (pouces)
2.476 inch
Poids net
15.417 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Empreinte carbone du produit
  • Du berceau à la porte:
    0,412 kg CO2 eq.

Paramètres système

製品ファミリー
OMNIMATE Signal - série BL/SL 3.50
接続方式
Raccordement installation
Technique de raccordement de conducteurs
PUSH IN avec actionneur
Pas en mm (P)
3.5 mm
Pas en pouces (P)
0.138 "
Orientation de la sortie du conducteur
180°
極数
16
L1 (mm)
52.5 mm
L1 (インチ)
2.067 "
行数
1
ピンモデルシリーズ数量
1
定格断面
1.5 mm²
Protection au toucher selon DIN VDE 57 106
protection doigt
DIN VDE 0470に適合したタッチセーフ保護
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
entièrement monté
体積抵抗
≤5 mΩ
コーディング可能
Oui
Longueur de dénudage
8 mm
Tolérance de longueur de dénudage
  • min.:
    0 mm
  • max.:
    1 mm
Lame de tournevis
0,4 x 2,5
Norme lame de tournevis
DIN 5264-A
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
6 N
Force d'extraction/pôle, max.
6 N

Données des matériaux

Matériau isolant
PA GF
Couleur
Orange
Éléments d'actionnement de couleurs
noir
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 400
≤ 600
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-30 °C
Teplotní rozsah, instalace, max.
100 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0.14 mm²
Plage de serrage, max.
1.5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, AWG, max.
AWG 16
Rigide, min. H05(07) V-U
0.14 mm²
Rigide, max. H05(07) V-U
1.5 mm²
souple, min. H05(07) V-K
0.14 mm²
souple, max. H05(07) V-K
1.5 mm²
avec embout isolé DIN 46 228/4, min.
0.28 mm²
avec embout isolé DIN 46 228/4, max.
1 mm²
avec embout, DIN 46228 pt 1, min.
0.25 mm²
avec embout selon DIN 46 228/1, max.
1 mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,4 mm x 1,5 mm
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0.25 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025760000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0.34 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025770000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0.5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0690700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0.75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9021040000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0463000000
Texte de réference
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17.5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
14.7 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17.1 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
13.1 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2.5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2.5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2.5 kV
Tenue aux courants de faible durée
1 x 1s mit 120 A

Données nominales selon CSA

定格電圧 (グループ B/CSA 使用)
300 V
定格電圧 (グループ C / CSA 使用)
50 V
定格電圧 (グループ D/CSA 使用)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
導体断面積、AGW、最小
AWG 16
導体断面積、AWG、最大
AWG 26

Données nominales selon UL 1059

設定（cURus）
CURUS
証明書番号（cURus）
E60693
定格電圧 (グループ B / UL 1059 使用)
300 V
定格電圧 (C/UL 1059 グループ使用)
50 V
定格電圧 (グループ D / UL 1059 使用)
300 V
定格電流 (グループ B / UL 1059 使用)
10 A
定格電流 (グループ D / UL 1059 使用)
10 A
導体断面積、AGW、最小
AWG 26
導体断面積、AWG、最大
AWG 16
Reference to approval values
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Emballage

opakowanie
Boîte
Длина VPE
351 mm
VPE幅
130.5 mm
VPEの高さ
40 mm

Contrôles de type

Visuelle und maßliche Prüfung
  • Norme:
    IEC 60512-1-1:2002-02
  • Test:
    contrôle dimensionnel
  • Évaluation:
    réussite
  • Norme:
    CEI 60512-1-2:2002-02
  • Test:
    contrôle du poids
  • Évaluation:
    réussite
  • Norme:
    CEI 61984:2001-10 section 6.2
  • Test:
    examen visuel
  • Évaluation:
    réussite
Test: wytrzymałość znaczników
  • Norme:
    CEI 60068-2-70:1995-12 test Xb
  • Test:
    marque d'origine, identification du type, pas, type de matériau, date horloge, marque d'agrément UL, marque d'agrément CSA
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Испытание: Незадействование (невзаимозаменяемость)
  • Norme:
    IEC 60512-13-5:2006-02
  • Test:
    tourné à 180° avec éléments de codage
  • Évaluation:
    réussite
  • Test:
    Tourné à 180 sans éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
Test: Klämbar area
  • Norme:
    CEI 60999-1:1999-11 section 9.1, CEI 60947-1:2011-03 section 8.2.4.5.1
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Norme:
    CEI 60999-1:1999-11 section 9.4 ou section 8.10
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Pull-out test
  • Norme:
    CEI 60999-1:1999-11 section 9.5
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
