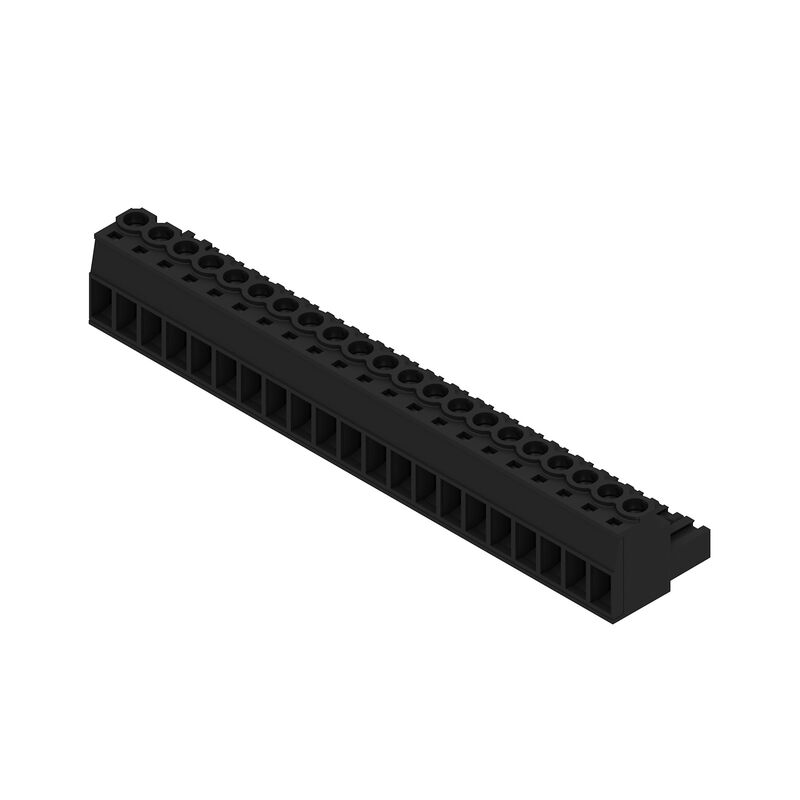

BLZP 5.08HC/21/180 SN BK BX
Zdjęcie produktu
BLZP 5.08HC/21/180 SN BK BX
Zdjęcie produktu
BLZP 5.08HC/21/180 SN BK BX
Rysunek wymiarowany
BLZP 5.08HC/21/180 SN BK BX
Wykres
BLZP 5.08HC/21/180 SN BK BX
Wykres

BLZP 5.08HC/21/180 SN BK BX

Złącze wtykowe do druku, wtyk żeński, 5.08 mm, Liczba biegunów: 21, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 4 mm², skrzynia

Nr. produktu 1944000000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 6 Odpowiedniki 16 Produkty pokrewne 45
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Versione
Złącze wtykowe do druku, wtyk żeński, 5.08 mm, Liczba biegunów: 21, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 4 mm², skrzynia
Order No.
1944000000
Tipo
BLZP 5.08HC/21/180 SN BK BX
GTIN (EAN)
4032248618187
Ilość
12 szt.
parametry produktu
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
opakowanie
skrzynia

Wymiary i masa

Profondità
20,1 mm
Głębokość (cale)
0,791 inch
Posizione verticale
16 mm
Wysokość (cale)
0,63 inch
Larghezza
106,68 mm
Szerokość (cale)
4,2 inch
Masa netto
36,111 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS-kompatibilitetsstatus
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Rodzina produktów
OMNIMATE Signal - seria BL/SL 5.08
Rodzaj przyłącza
Przyłącze pola
Metoda wykonywania złącz
Przyłącze z jarzmem
Raster w mm (P)
5,08 mm
Raster w calach (P)
0,2 "
Kierunek odejścia przewodu
180°
Liczba biegunów
21
L1 in mm
101,6 mm
L1 w calach
4 "
Liczba rzędów
1
liczba rzędów z biegunami
1
Przekrój pomiarowy
4 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Stripping length
7 mm
śruba dociskowa
M 2,5
końcówka wkrętaka
0,6 x 3,5
PH 1
PZ 1
końcówka wkrętaka norma
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Cykle wpinania
25
Siła wtykania/biegun, maks.
10 N
Siła ciągnięcia / biegun, maks.
9 N
Moment dokręcający
  • Typ momentu obrotowego:
    Przyłącze przewodu
  • Informacja o użyciu:
    • Moment dokręcający:
      • min.:
        0,4 Nm
      • maks.:
        0,5 Nm

Dane materiałowe

Materiał izolacyjny
PBT
Colori
czarny
Tabela kolorów (podobny)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
Klasa palności wg UL 94
V-0
Materiał styków
Stop Cu
Powierzchnia styku
cynowana
Struktura warstwowa wtyku
4...8 µm Sn cynowane na gorąco
Temperatura magazynowania, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Operating temperature, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Temperature range, installation, max.
100 °C

Przewody pasujące do złącza

Zakres zaciskania, min.
0,13 mm²
Zakres zaciskania, maks.
4 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30
Wire connection cross section AWG, max.
AWG 12
Solid, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
4 mm²
Pružné, min. H05(07) V-K
0,2 mm²
cienkodrutowe, maks. H05(07) V-K
4 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,2 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
2,5 mm²
con terminale, DIN 46228 pt 1, min.
0,2 mm²
z końcówką kablową wg DIN 46 228/1, maks.
4 mm²
Passtift enligt EN 60999 a x b; ø
2,8 mm x 2,4 mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282600000
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409500000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0372600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        7 mm
    • Zalecana tulejka kablowa:
      0372700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      2,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        7 mm
    • Zalecana tulejka kablowa:
      0373000000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9019160000
Tekst referencyjny
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
23 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
18 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
21 A
Corriente nominal, número de polos máx. (Tu=40 °C)
16 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
odporność na zwarcia
3 x 1s z 120 A

Dane znamionowe wg CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
50 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
20 A
Prąd znamionowy (grupa użytkowa D / CSA)
20 A
przekrój przyłącza przewodu AWG, min.
AWG 30
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Dane znamionowe wg UL 1059

Instytut (UR)
UR
Nr certyfikatu (UR)
E60693
Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
20 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odkaz na hodnoty pro schválení
사양은 최대값, 상세정보 - 승인서 참조

Opakowanie

opakowanie
skrzynia
Długość VPE
349 mm
Szerokość VPE
137 mm
Wysokość VPE
32 mm

Testy typu

Test: wytrzymałość znaczników
  • Standard:
    DIN EN 61984 rozdział 7.3.2 / 09.02 według wzorca zamieszczonego w DIN EN 60068-2-70 / 07.96
  • Test:
    znacznik początku, napięcie znamionowe, przekrój znamionowy, typ materiału
  • Ocena:
    dostępny
  • Test:
    wytrzymałość
  • Ocena:
    sprawdzony
Test: nieprawidłowe połączenie (brak możliwości wymiany)
  • Standard:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • Test:
    180° obrócone z elementami kodowymi
  • Ocena:
    sprawdzony
  • Test:
    kontrola wzrokowa
  • Ocena:
    sprawdzony
Test: przekrój zaciskowy
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.02
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,2 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,2 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 2,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 2,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    DIN EN 60999-1 rozdział 9.4 / 12.00
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,9 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/19
  • Ocena:
    sprawdzony
Test wyciągania
  • Standard:
    DIN EN 60999-1 rozdział 9.5 / 12.00
  • Wymaganie:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥60 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U4.0
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K4.0
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/19
  • Ocena:
    sprawdzony

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
