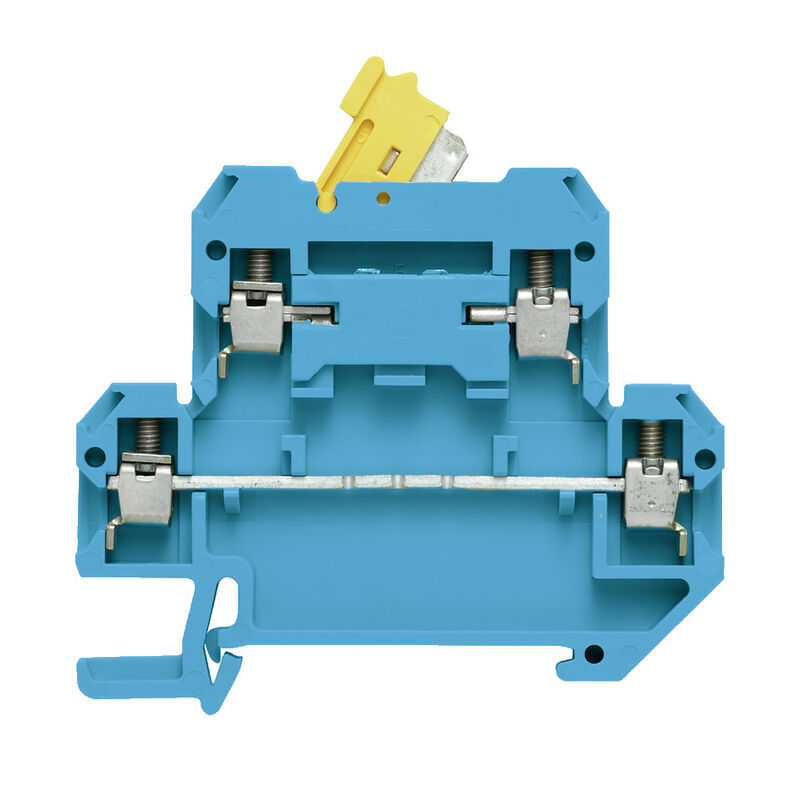

DKT 4/35 BL

DKT 4/35 BL

Bu ürün yakında mevcut olmayacak.

Ultima data dell’ordine: /Date(1782770400000)/

Produit de remplacement: 0687460000

Test-disconnect terminal, Screw connection, blue, 4 mm², 10 A, 400 V, Number of connections: 4, Number of levels: 2

항목 번호 0687480000
데이터 시트 다운로드 Mühendislik desteği Ürün İndirmleri
İlgili ürünler 160
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications 追加の技術データ Conductors for clamping (additional connection) 클램프용 컨덕터(정격 결선) CSA 등급 데이터 Informacje ogólne Rating data UL 등급 데이터 Classifications

Approvals

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693

General ordering data

Version
Test-disconnect terminal, Screw connection, blue, 4 mm², 10 A, 400 V, Number of connections: 4, Number of levels: 2
Référence
0687480000
Type
DKT 4/35 BL
GTIN (EAN)
4008190368555
Qty.
50 adet
Stato consegna
This article will no longer be available in the future.
Ultima data dell’ordine
/Date(1782770400000)/
Produit de remplacement
[0687460000](~/p/0687460000)

Dimensions and weights

Profondeur
56,5 mm
Depth (inches)
2,224 inch
Magasság
65 mm
Height (inches)
2,559 inch
Largeur
6 mm
Width (inches)
0,236 inch
Peso netto
16,28 g

Temperatures

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-50 °C…55 °C
Continuous operating temp., min.
-50 °C
Continuous operating temp., max.
100 °C

Environmental Product Compliance

RoHS megfelelőségi állapot
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Materiale di base
PA 66
Colori
blue
Colour of operational elements
yellow
Classe d'infiammabilità UL 94
V-2

System specifications

Piastra terminale (necessaria)
Yes
Numero di potenziali
2
Number of levels
2
Number of clamping points per level
2
Piani ponticellati internamente
No
Guida equipaggiata
TS 35
Funzione N
No
Funzione PE
No
Funzione PEN
No

追加の技術データ

bloccabile
예
Tipo di montaggio
TS 35

Conductors for clamping (additional connection)

Csatlakozás típusa, kiegészítő csatlakozás
Screw connection

클램프용 컨덕터(정격 결선)

Csatlakozás típusa
스크류 결선
Csatlakozás típusa 2
Screw connection
Csatlakozási irány
on side
Csatlakozások száma
4
Finomsodratú, min. (névleges csatlakozás)
0,13 mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,13 mm²
Meghúzási nyomaték, max.
1 Nm
Meghúzási nyomaték, min.
0,5 Nm
Rögzítési tartomány, névleges csatlakozás, max.
6 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,13 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 10
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,13 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,13 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
4 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,13 mm²

CSA 등급 데이터

C feszültség nagyság (CSA)
300 V
C áram nagyság (CSA)
25 A
Tanúsítvány száma (CSA)
12400-281
Vezeték keresztmetszet, max. (CSA)
12 AWG
Vezeték keresztmetszet, min. (CSA)
26 AWG

Informacje ogólne

Tartósín
TS 35
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 10
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26

Rating data

Sezione di dimensionamento
4 mm²
Tensione nominale
400 V
Tensione DC nominale
400 V
Corrente nominale
10 A
Resistenza di passaggio conforme a IEC 60947-7-x
1 mΩ
Classe di sovratensione
III
Grado di lordura
3

UL 등급 데이터

Corrente Gr C (UR)
10 A
Grandezza conduttore Factory wiring max (UR)
12 AWG
Grandezza conduttore Factory wiring min (UR)
26 AWG
Grandezza conduttore Field wiring max (UR)
12 AWG
Grandezza conduttore Field wiring min (UR)
22 AWG
N° certificato (UR)
E60693
Tensione Gr C (UR)
300 V

Classifications

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
