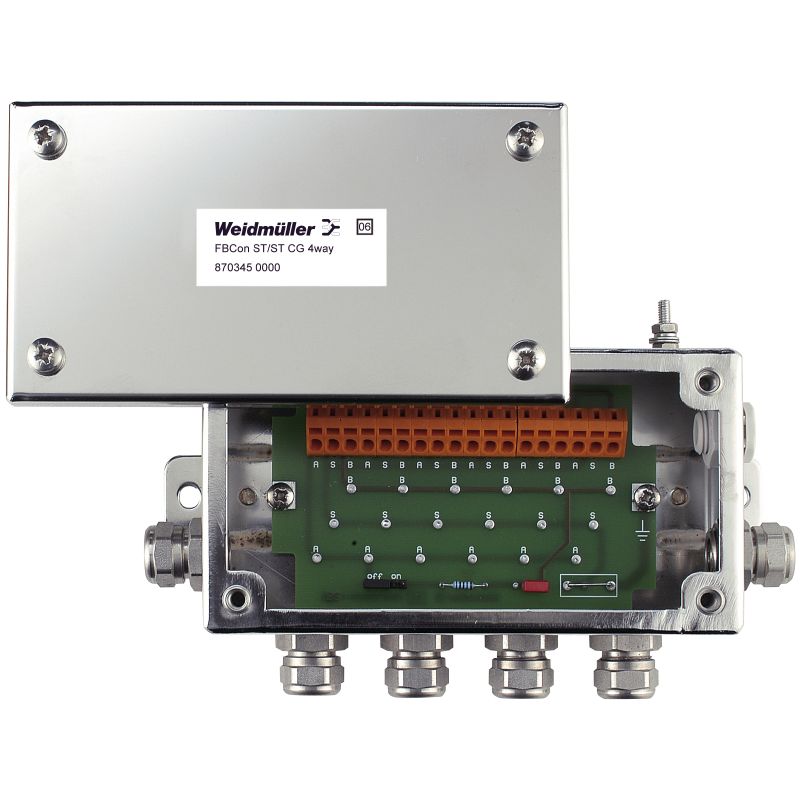

FBCON SS CG 4WAY
FBCON SS CG 4WAY

FBCON SS CG 4WAY

Ripartitori standard con terminazione del bus (attivi), Ripartitore a 4 canali, IP65, IP66, Tondo

N. articolo 8703450000
Download foglio dati Supporto ingegneristico Supporto software Download dei prodotti
Prodotti correlati 22
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Probabilità di guasto Conformità ambientale del prodotto Dati di collegamento Dati tecnici Descrizione articolo Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E141197

Dati generali per l’ordinazione

Versione
Ripartitori standard con terminazione del bus (attivi), Ripartitore a 4 canali, IP65, IP66, Tondo
N. d’ordine
8703450000
Tipo
FBCON SS CG 4WAY
GTIN (EAN)
4032248398355
CPZ
1 Pezzo

Dimensioni e pesi

Profondità
62,5 mm
Profondità (pollici)
2,461 inch
Posizione verticale
36 mm
Altezza (pollici)
1,417 inch
Larghezza
125 mm
Larghezza (pollici)
4,921 inch
Peso netto
866 g

Temperature

Temperatura di magazzinaggio
-40 °C...80 °C
Temperatura ambiente
-40 °C…80 °C
Temperatura d'esercizio
-40 °C...80 °C
Umidità
5...95 % senza rugiada

Probabilità di guasto

SIL secondo IEC 61508
Nessuno

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
3a5f5913-76fc-4ff5-8563-4463f80bbe02

Dati di collegamento

Campo di sezioni, min.
4 mm²
Campo di sezioni, max.
6 mm²

Dati tecnici

IP65
IP66
Ausführung Gehäuse
Con elemento di compensazione pressione
Cable entry
Tondo
Conductor O.D., min.
6,5 mm
Diámetro externo del conductor, max.
9,5 mm
Felszerelés típusa
a parete
Housing main material
Acciaio, inossidabile
Aluminum
Number of poles
3
Presssacavi
Pressacavo in acciaio inox
Superficie custodia
lucido
Tensione d'esercizio Umax., max.
30 V DC
Tipo di collegamento PE
Cavo di derivazione con pressacavo
Typ rozvodu
Ripartitore a 4 canali
Рабочее напряжение
30 V
Степень загрязнения
3
Шинная система
Profibus PA
Fieldbus Foundation

Descrizione articolo

Descrizione del prodotto
Il dispositivo è un distributore di campo passivo per i sistemi bus di campo Profibus PA e Foundation Fieldbus H1. Il dispositivo è conforme alla classe di protezione IP66/IP67. Descrizione del funzionamento Il dispositivo unisce fino a otto dispositivi di campo con un segmento di bus di campo. Il dispositivo supporta i concetti di messa a terra con messa a terra della schermatura multi-punto o messa a terra della schermatura a punto singolo. I concetti di messa a terra sono illustrati nelle linee guida del bus di campo Foundation Fieldbus e Profibus PA.

Classificazioni

ETIM 8.0
EC001604
ETIM 9.0
EC001604
ETIM 10.0
EC001604
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
