FC10 TN/12A S1 B BX

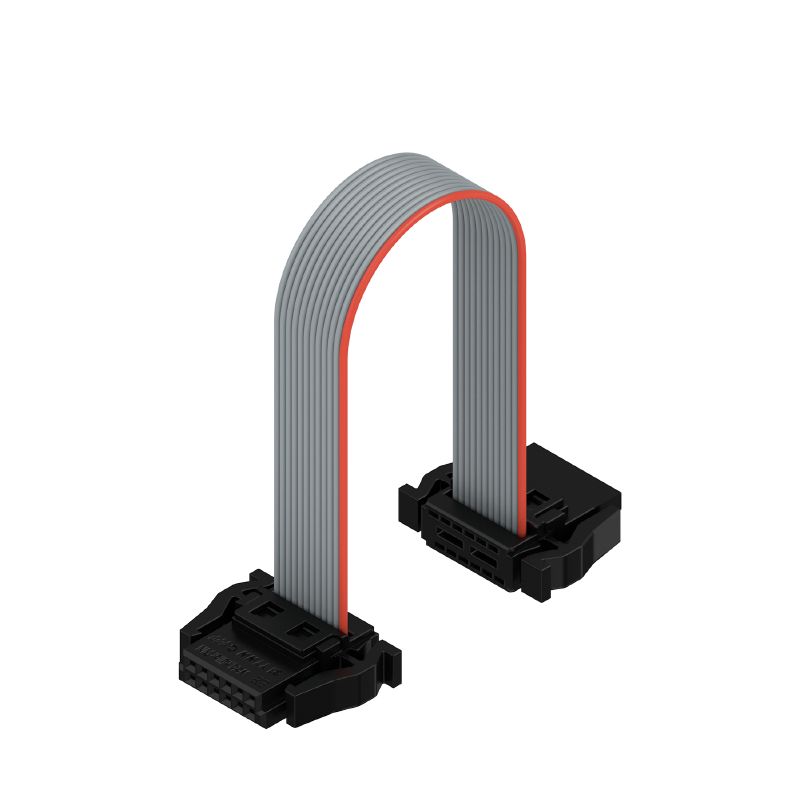

Illustration du produit
FC10 TN/12A S1 B BX

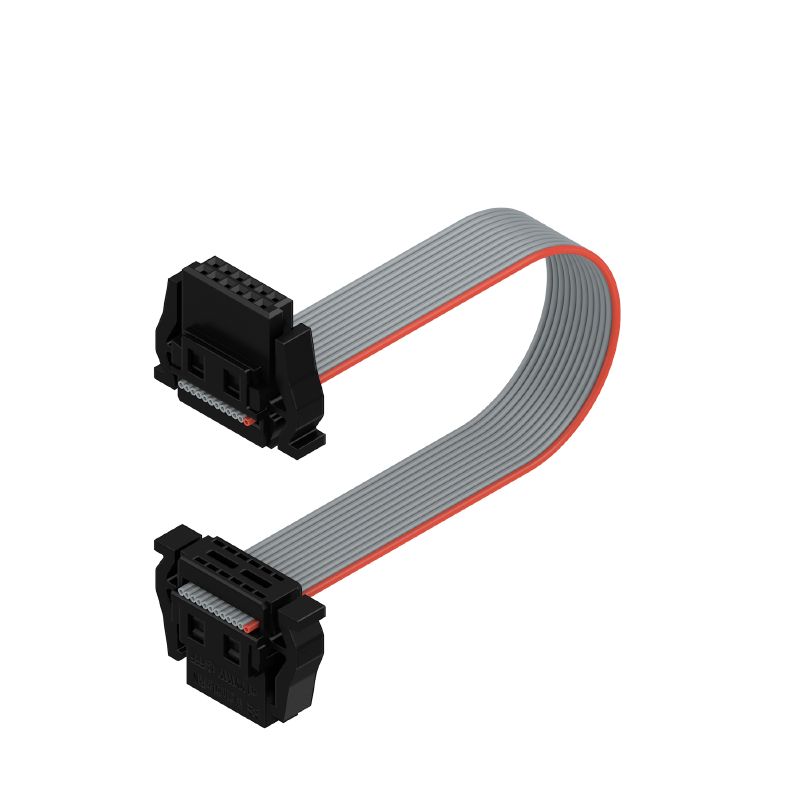

Illustration du produit
FC10 TN/12A S1 B BX
FC10 TN/12A S1 B BX
FC10 TN/12A S1 B BX

FC10 TN/12A S1 B BX

Данный продукт вскоре больше не будет доступен.

Последняя дата заказа: /Date(1798671600000)/

Штекерный соединитель печатной платы, Гнездовой разъем, Шаг в мм (P): 1.27 mm, Количество полюсов: 12, Ящик

Item No. 2826910000
Download data sheet Инженерная поддержка Загрузка продуктов
Связанные продукты 27
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Упаковка Важное примечание Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Гнездовой разъем, Шаг в мм (P): 1.27 mm, Количество полюсов: 12, Ящик
Заказ №
2826910000
Тип
FC10 TN/12A S1 B BX
GTIN (EAN)
4064675363514
Кол.
10 Штука
Продуктное отношение
IEC: / 1.9 A
UL:
Упаковка
Ящик

Размеры и массы

Масса нетто
3,37 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

Серия изделия
OMNIMATE Signal – Плата-плата
Вид соединения
Соединение путем прорезания изоляции (IDC)
Метод проводного соединения
Клемма с соединением путем прорезания изоляции
Длина кабеля
100 mm
Шаг в мм (P)
1,27 mm
Шаг в дюймах (P)
0,05 "
Направление вывода кабеля
90°/270°
Количество полюсов
12
Количество рядов
2
Количество полюсных рядов
2
Protection degree
IP20
Объемное сопротивление
<25 mΩ
Циклы коммутации
500
Усилие вставки на полюс, макс.
0,6 N
Усилие вытягивания на полюс, макс.
0,6 N

Данные о материалах

Изоляционный материал
LCP
Цветовой код
серый
Таблица цветов (аналогич.)
RAL 7035
Сопротивление изоляции
≥ 20 MΩ
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Основной материал контактов
Rézötvözet
Contact material
Cu-alloy
Поверхность контакта
Ni/Au
Layer structure of plug contact
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-40 °C
Рабочая температура, макс.
125 °C

Провода, подходящие для подключения

Поперечное сечение подключаемого провода AWG, мин.
AWG 30/1, 30/7
Поперечное сечение подключаемого провода AWG, макс.
AWG 30/1, 30/7

Номинальные характеристики по IEC

Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
1,9 A
Зазор, мин.
0,4 mm
Расстояние утечки, мин.
0,4 mm

Упаковка

Упаковка
Ящик
Длина VPE
127 mm
VPE с
89 mm
Высота VPE
24 mm

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
