IE-C5DB4BB0100MCSMCA-X

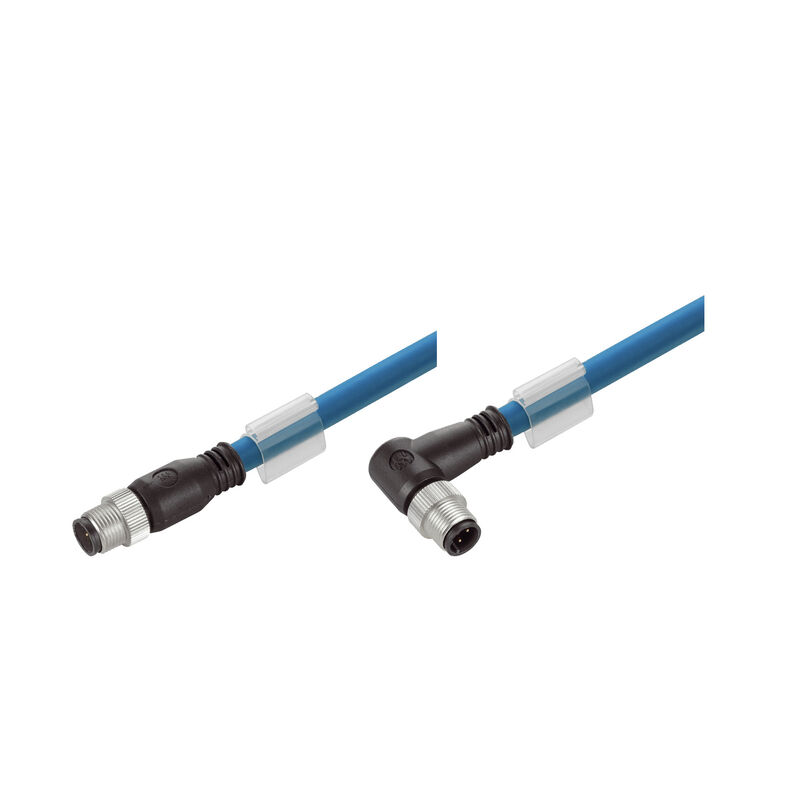

Rendszerkábel, M12 IP 67 csatlakozódugó egyenes, M12 IP 67 Csatlakozó (papa), hajlított, Cat. 5e, Poliolefin, 10 m

Cikkszám 2672330100
Adatlap letöltése Mérnöki támogatás
Tartozékok 4 Kapcsolódó termékek 8
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Kábelszabványok Villamos tulajdonságok Általános szabványok Kábel szerkezet Kábel elektromos tulajdonságai Kábel mechanikai jellemzői és anyagjellemzői Dugó, bal Dugó, jobb Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Versión
Rendszerkábel, M12 IP 67 csatlakozódugó egyenes, M12 IP 67 Csatlakozó (papa), hajlított, Cat. 5e, Poliolefin, 10 m
Código
2672330100
Típus
IE-C5DB4BB0100MCSMCA-X
GTIN (EAN)
4064675262282
Qty.
1 Darab

Méretek és tömegek

Longitud
10 m
Hossz, inch
393,701 inch
Nettó tömeg
400 g

Hőmérsékletek

Temperatura de servicio
-40 °C...85 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Kábelszabványok

Contenido de hidrácidos halogenados
According to EN-50267-2-1
Corrosividad por gases de combustión
EN 50267-2-2
Densidad de humo
According to IEC 61034-2
Gases tóxicos
EN 50305
Propagación de llamas vertical en haces de cables
EN 60332-3-25
Az UL1685, 12 (FT4 exp.) szerint
Índice de inflamabilidad en vehículos sobre carriles
According to EN 45545, HL1 - HL3
NFPA 130

Villamos tulajdonságok

Névleges feszültség
125 V

Általános szabványok

Csatlakozó, standard
IEC 61076-2-101

Kábel szerkezet

Keresztmetszet
4*AWG 22/7 - 0,32 mm²
Köpeny anyaga
Poliolefin
Köpeny anyagvastagsága
1 mm
Köpeny színe
kék
Köpenyátmérő, max.
6,8 mm
Köpenyátmérő, min.
6,4 mm
Páros árnyékolással
Műanyag fólia
Szigetelés
PE
Színkód gyűrű
Sárga
Fehér
Narancssárga
Kék
Vezeték anyag
Ónozott réz
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 22
Vezeték érszigetelésének vastagsága
1,4 mm
Vezetékek száma
4
Árnyékolás
SF/UTP

Kábel elektromos tulajdonságai

Coupling attenuation up to 1000 MHz
90 dB
Kategória
Cat. 5e
Odpor spojení při 10 MHz / m
8 mΩ
Shield attenuation up to 1000 MHz
60 dB
Test voltage: wire-wire-shield
1000 Veff, 50 Hz, 1 min

Kábel mechanikai jellemzői és anyagjellemzői

Corrosività dei gas infiammabili
EN 50267-2-2
Gęstość dymu
According to IEC 61034-2
Halogène
Nem
Rayon de courbure min, multiple
6 *átmérő
Rayon de courbure, min., unique
15 x kábelátmérő
Resistance to oils
in accordance with IEC 60811:404
Resistenza alla fiamma
in accordance with IEC 60332-1-2

Dugó, bal

플러그 좌측
M12, D kódolású, Pólusok száma: 4, IP67, dugós érintkező, egyenes, csatlakozó, Műanyag, árnyékolt

Dugó, jobb

Clavija de conexión derecha
M12, D kódolású, Pólusok száma: 4, IP67, dugós érintkező, 0°-os szög, csatlakozó, Műanyag, árnyékolt

Besorolások

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
