IE-C5DS4UG0015MBSC20-E
IE-C5DS4UG0015MBSC20-E
布线
IE-C5DS4UG0015MBSC20-E
尺寸图
Hexagon nut enclosed loosely
IE-C5DS4UG0015MBSC20-E
尺寸图
with through hole

IE-C5DS4UG0015MBSC20-E

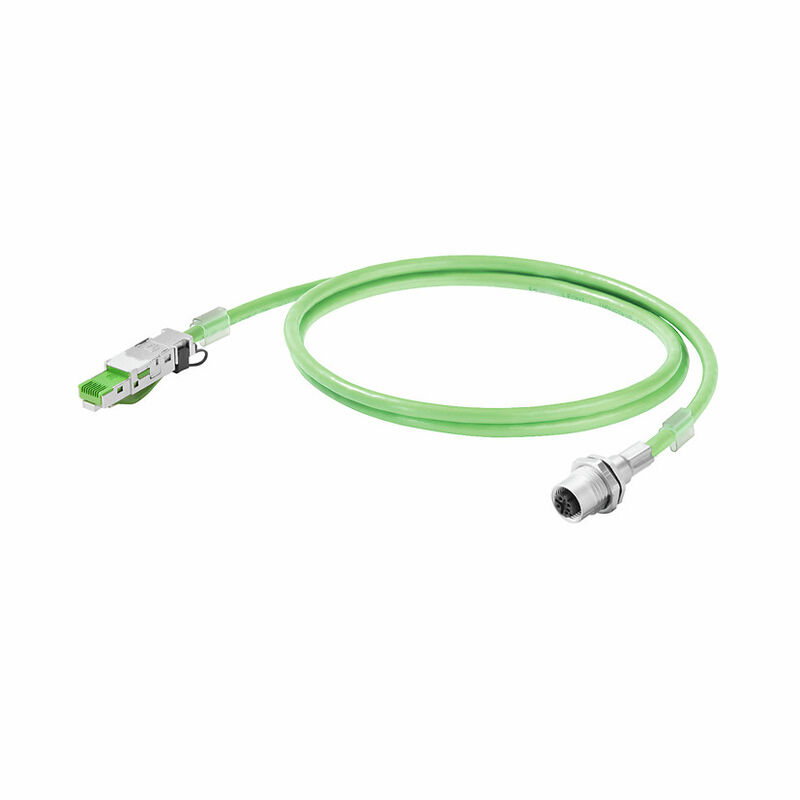

系统电缆, M12 D 编码 – 法兰, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 1.5 m

商品编号 1234750015
下载技术数据页 工程支持 产品下载
配件 6 相关商品 7
审批 通用订货数据 尺寸和重量 温度 环保产品合规 电缆结构 电缆电气属性 电缆的机械和材料属性 左插头 右插头 分类

审批

ROHS
一致

通用订货数据

版本
系统电缆, M12 D 编码 – 法兰, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 1.5 m
订货号
1234750015
类型
IE-C5DS4UG0015MBSA70-E
GTIN (EAN)
4050118024036
数量
1 PC

尺寸和重量

长度
1.5 m
长度 (英寸)
59.055 inch
净重
104.72 g

温度

存储温度
-50 °C...70 °C
工作温度
-40 °C...70 °C
安装温度
-20 °C...60 °C

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

电缆结构

屏蔽
360度；屏蔽触点
截面积
4*AWG 22/7 - 0.32 mm²
护套材料
PUR
护套颜色
绿(RAL 6018)
最大护套直径
6.7 mm
绝缘横截面
1.5 mm

电缆电气属性

目录册
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)

电缆的机械和材料属性

卤素
无卤, 符合IEC 60754-2标准
最小弯曲半径，单次
5 x 电缆直径
最小弯曲半径，多次
15 x 电缆直径
阻燃性
是

左插头

插头，左
M12, D-编码, IP67, 孔式端头, 笔直, 法兰, 塑料, 带屏蔽

右插头

插头，右
RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽

分类

ETIM 6.0
EC002599
ETIM 7.0
EC002599
ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 9.0
27-06-03-08
ECLASS 9.1
27-06-03-08
ECLASS 10.0
27-06-03-08
ECLASS 11.0
27-06-03-08
ECLASS 12.0
27-06-03-08
ECLASS 13.0
27-06-03-08
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
