IE-CD-V14MRJ/VAPM24V-C-MA
IE-CD-V14MRJ/VAPM24V-C-MA
Méretrajz

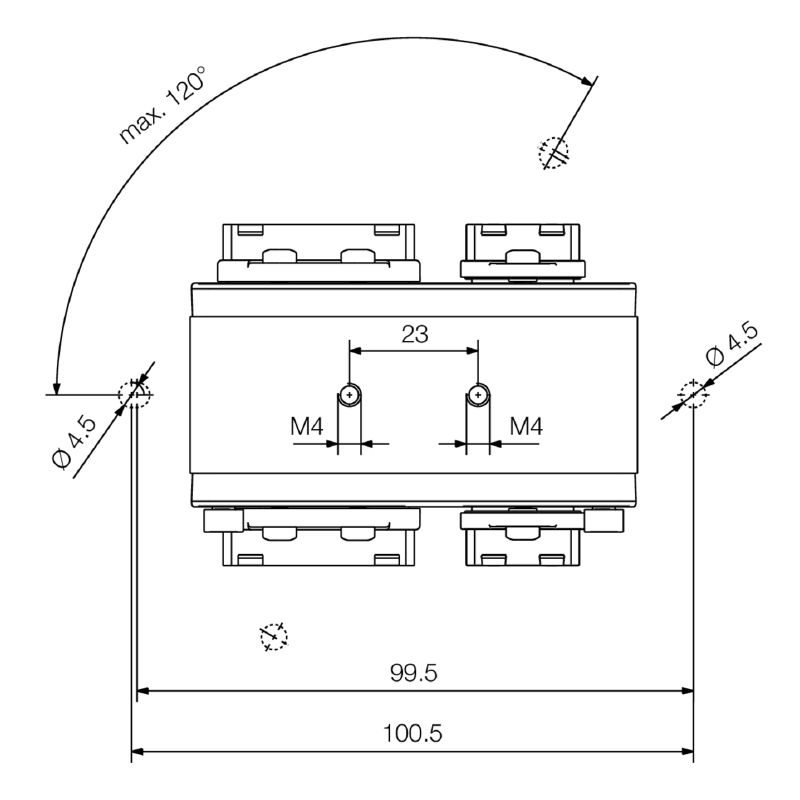

Bottom view
IE-CD-V14MRJ/VAPM24V-C-MA
Méretrajz

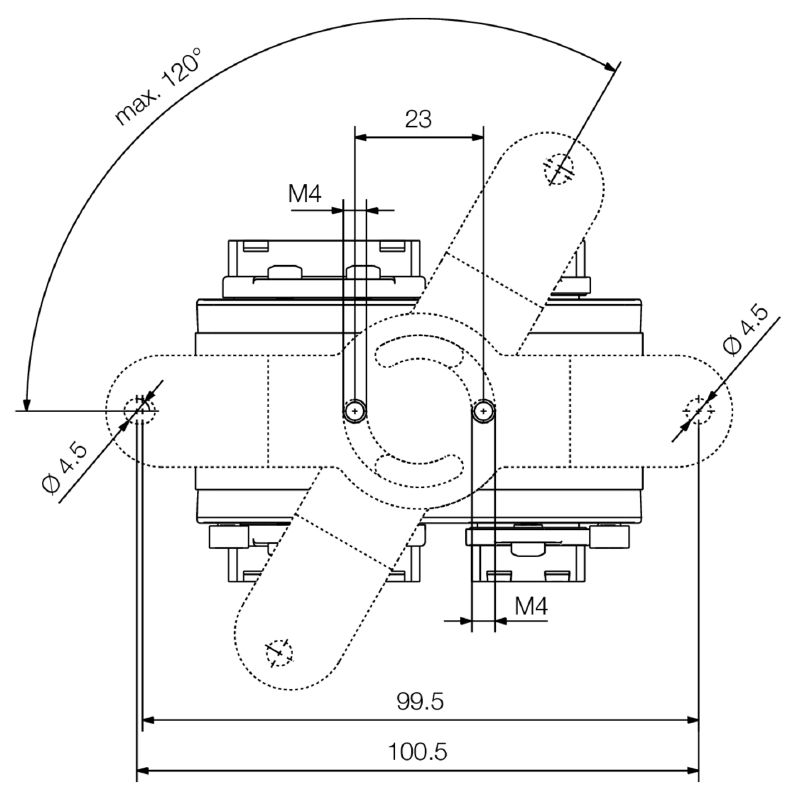

Bottom view with mounting foot
IE-CD-V14MRJ/VAPM24V-C-MA
Méretrajz
Front view
IE-CD-V14MRJ/VAPM24V-C-MA
Méretrajz
Side view
IE-CD-V14MRJ/VAPM24V-C-MA
Kapcsolási rajz

IE-CD-V14MRJ/VAPM24V-C-MA

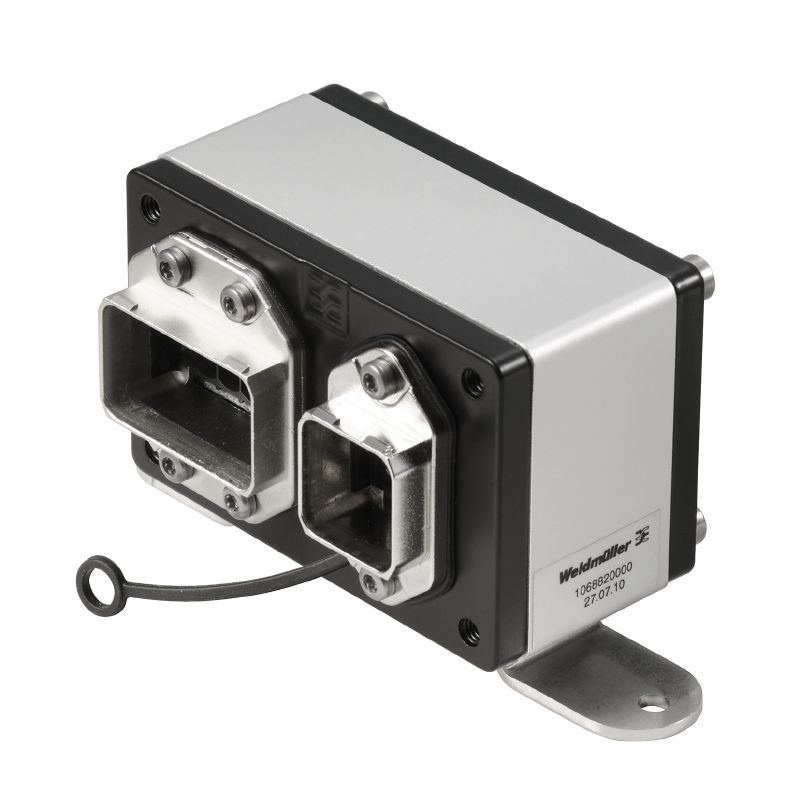

Csatlakozódoboz, FreeCon, RJ45, Dugaszolható csatlakozó, Tápellátás, IP65

Cikkszám 1068820000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 6 Kapcsolódó termékek 2
Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Általános adatok RJ45-összekötő műszaki adatok Általános szabványok Tápcsatlakozó műszaki adatai Besorolások Tanúsítványok

Általános rendelési adatok

Változat
Csatlakozódoboz, FreeCon, RJ45, Dugaszolható csatlakozó, Tápellátás, IP65
Rendelési szám
1068820000
Típus
IE-CD-V14MRJ/VAPM24V-C-MA
GTIN (EAN)
4032248823918
Qty.
1  Darab

Méretek és tömegek

Mélység
61  mm
Mélység (coll)
2,402  inch
Magasság
52  mm
Magasság (coll)
2,047  inch
Szélesség
80  mm
Szélesség (coll)
3,15  inch
Nettó tömeg
451,6  g

Hőmérsékletek

Üzemi hőmérséklet
-40 °C...70 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Általános adatok

Dugaszolási ciklusok
≥ 100
Felszerelés típusa
Screw mounting
Ház fő anyaga
Alumínium profil
Fedél: présöntvény, festett cink
Szín
ezüst
UL 94 éghetőségi osztály
V-0
Védelmi osztály
IP65

RJ45-összekötő műszaki adatok

Feszültségi átütési szilárdság, érintkező - árnyékolás, max. (RJ45-kapcsolódás)
≥ 1500 V DC
Feszültségi átütési szilárdság, érintkező - érintkező, min. (RJ45-kapcsolódás)
≥ 1000 V DC
Ház alapanyaga (RJ45-összekötő)
Cink présöntvény
Kategória (RJ45-összekötő)
Cat.6A / Class EA (ISO/IEC 11801 2010)
Szigetelési ellenállás (RJ45-összekötő)
> 500 MΩ
Áramterhelhetőség (RJ45-összekötő)
1 A
Átmeneti ellenállás (RJ45-összekötő)
≤ 20 mΩ
Érintkező felület (RJ45-összekötő)
Arany a nikkel felett

Általános szabványok

Csatlakozó, standard
IEC 61076-3-117 Var. 14
IEC 60603-7-5
Tanúsítvány száma (cULus)
E316369

Tápcsatlakozó műszaki adatai

Dugaszolási ciklusok (tápcsatlakozó)
≤ 100
Ház alapanyaga (tápcsatlakozó)
Cink présöntvény
nikkelezett
Kábeltömítés anyaga (tápcsatlakozó)
TPE
Névleges feszültség (tápcsatlakozó)
24  V
Reteszelés típusa (tápcsatlakozó)
Push Pull
Szennyezés mértéke (tápcsatlakozó)
2
Tömítés anyaga (tápcsatlakozó)
NBR
Áramterhelhetőség 50 °C-on (tápcsatlakozó)
16  A
Érintkező anyaga (tápcsatlakozó)
Rézötvözet
Érintkező felület (tápcsatlakozó)
Arany a nikkel felett
Érintkezőtartó anyaga (tápcsatlakozó)
PA

Besorolások

ETIM 7.0
EC002597
ETIM 8.0
EC002597
ETIM 9.0
EC002597
ETIM 10.0
EC002597
ECLASS 9,1
27-44-03-18
ECLASS 10.0
27-44-03-18
ECLASS 11.0
27-44-03-18
ECLASS 12.0
27-44-03-18
ECLASS 13.0
27-44-03-18
ECLASS 14.0
27-44-03-18
ECLASS 15.0
27-44-03-18

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E316369
